弹簧线/螺旋电缆采用可伸缩的卷绕结构，线缆在自由状态下呈螺旋弹簧状，受拉时能够延伸，松手后自行回缩，常用于需要在有限空间内频繁收放线缆的移动设备与便携终端。与普通直线电缆相比，它在设备周围不易堆积、打结或被踩踏，有助于保持作业区域的整洁与通行顺畅。
该产品为四芯结构，单芯标称截面 2.5mm²，导体采用裸铜丝多股绞合，绝缘层挤包后成缆，再包覆热塑性聚氨酯外护套，经弹簧成形工序卷绕定型。四芯组合兼顾供电回路与控制信号的传输需求，适用于手持操作盒、小型仪器、便携式工具以及需要经常伸缩收线的地面设备。
线缆的芯数、截面、弹簧静止长度、两端直线段长度、簧圈外径与护套颜色等，均可按实际安装条件确定，具体规格以双方确认的规格文件为准。
导体以裸铜丝多股绞合的方式制作，绞合方向按工艺要求控制，使各单丝受力均匀，在反复弯曲和伸缩时不易出现局部断裂。绝缘层采用聚氯乙烯材料，包覆均匀、同心度好，绝缘线芯外径稳定，便于后续成缆工序的排布与接线识别。

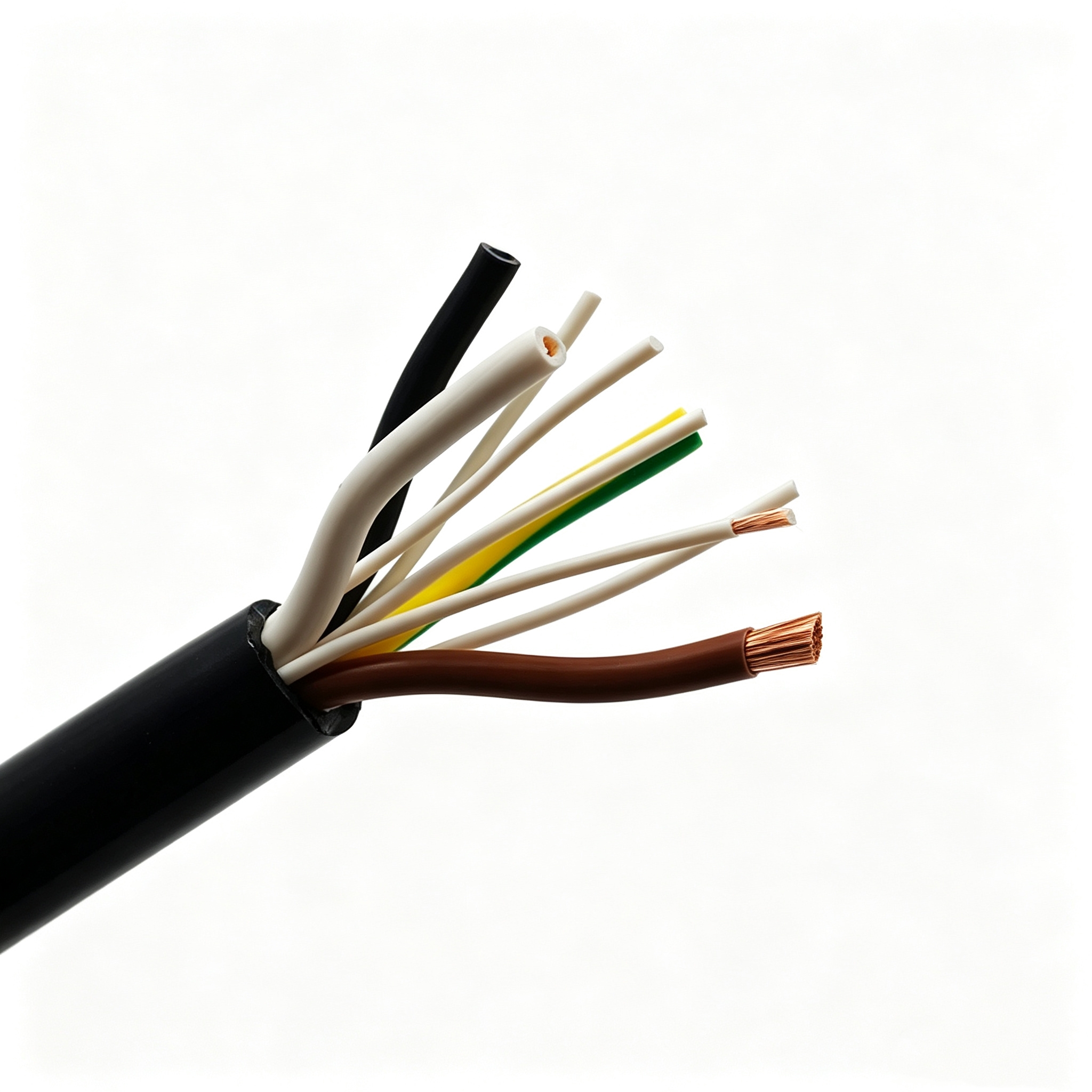

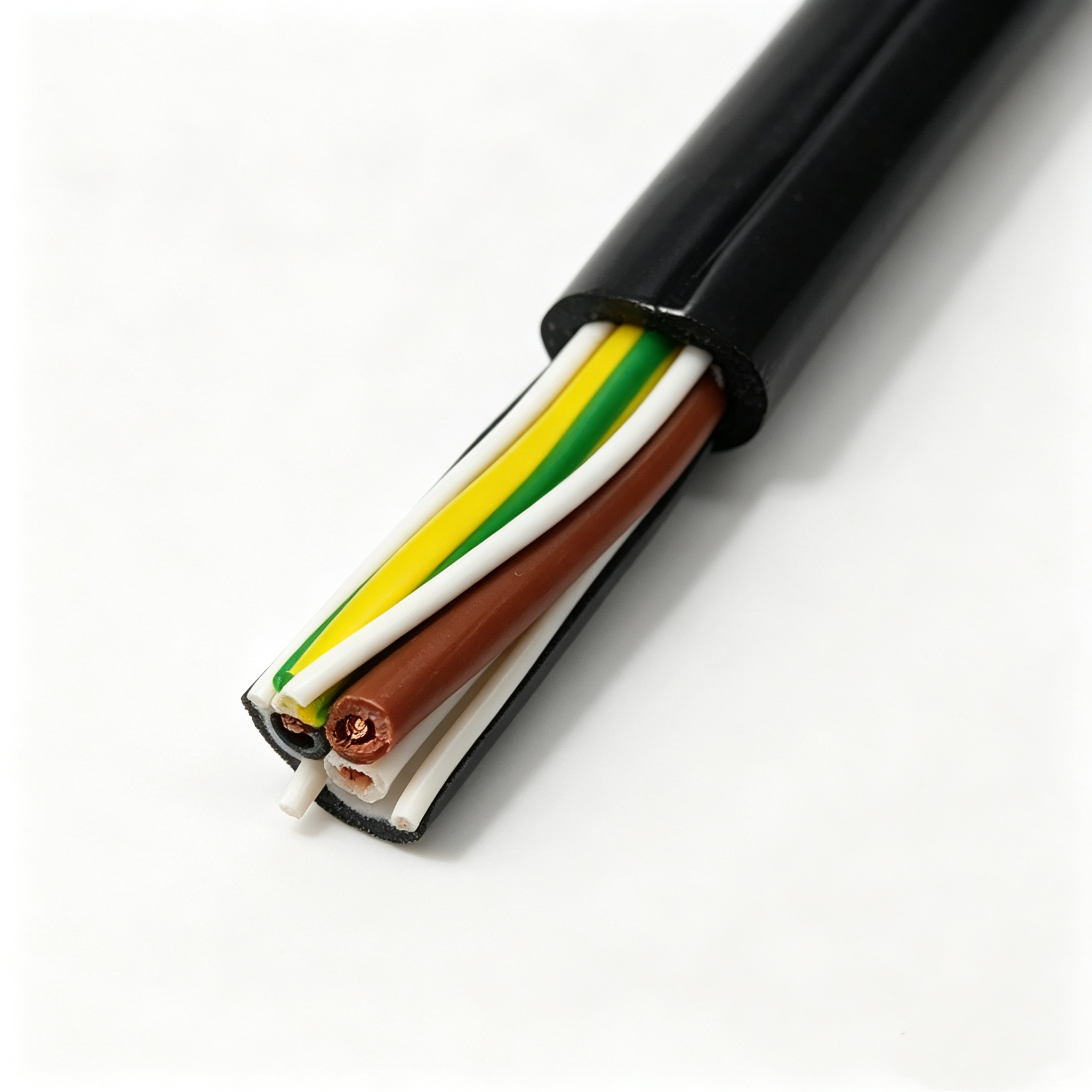

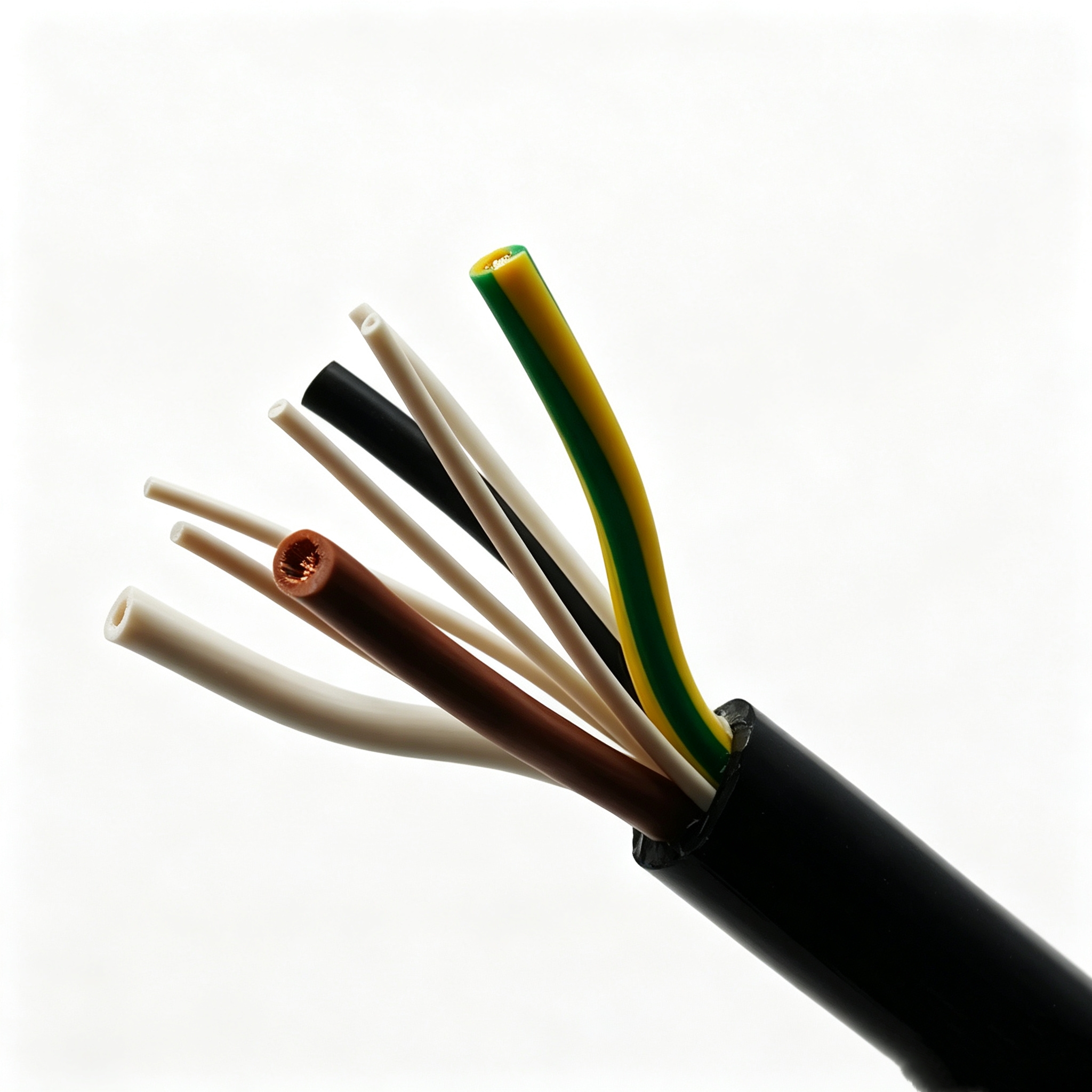

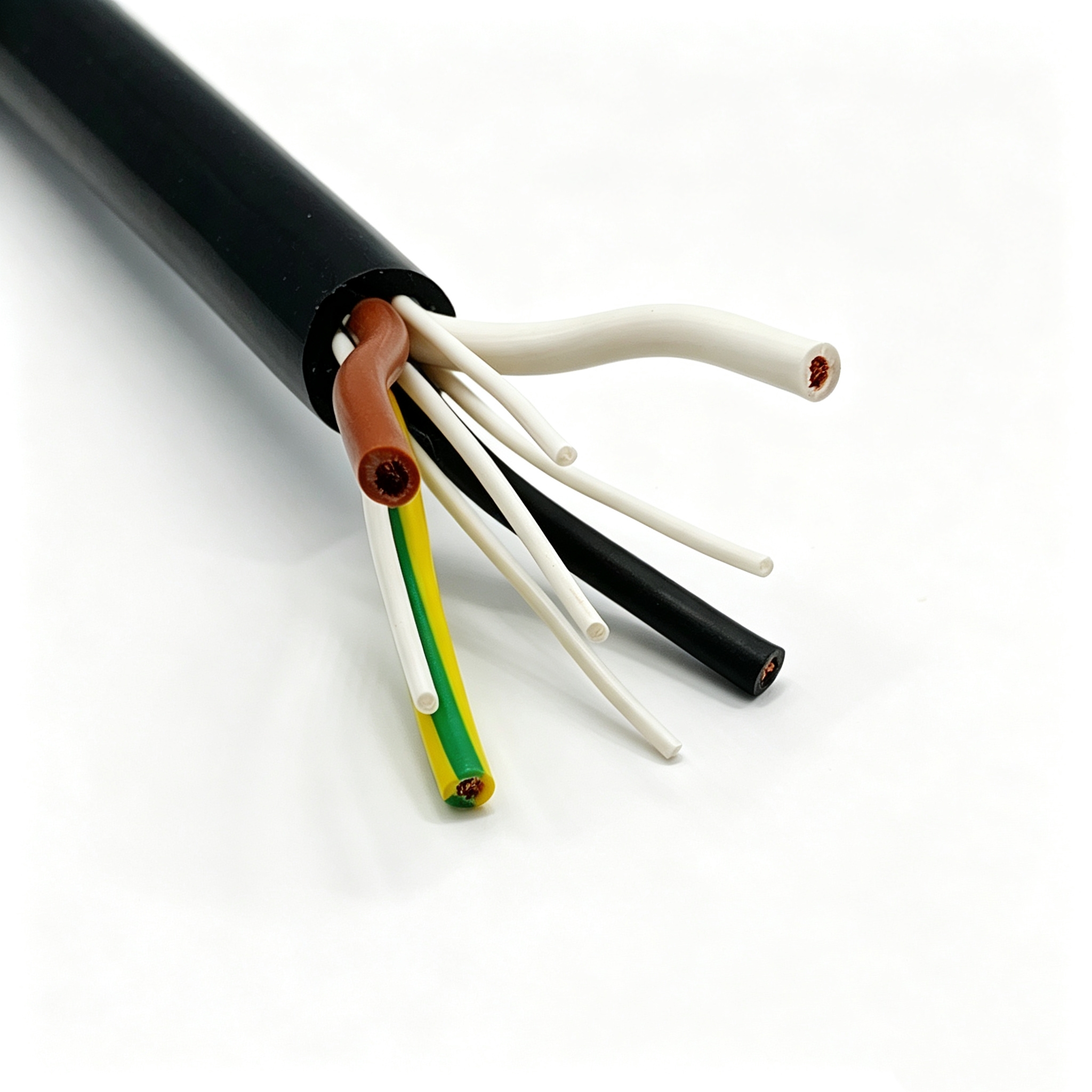

四根绝缘线芯按左向绞合成缆，缆芯中心与芯间缝隙分别以 PVC 芯条和填充条填实，成缆后绕包无纺布带。填充与包带的作用是让缆芯截面保持圆整、减少线芯之间的相互摩擦，并在卷绕成形时提供缓冲，避免线芯在簧圈弯折处受到挤压。
外护套采用挤压方式包覆整根缆芯，护套与缆芯结合紧密、表面平整光洁。护套材料为热塑性聚氨酯，具备耐油、耐磨、抗撕裂以及在较低温度下仍保持柔韧的特点，适合在车间、户外以及存在油污或潮湿的场所使用。
弹簧成形工序将电缆卷绕成螺旋状并固定簧圈形状，使电缆在自由状态下保持设定的静止长度。两端各保留一段直线段，便于接入设备壳体、端子或连接器；安装时可按设备接口位置调整固定方式，使簧圈在使用中保持整齐。
电缆的电性能由导体、绝缘与外护套共同决定。多股绞合导体在反复弯曲时柔性更好，单丝之间受力分散，有利于保持电气回路的连续性；绝缘层厚度均匀，能够满足低压控制与供电回路的常规使用要求。额定电压、绝缘电阻、耐压水平等具体电气指标，应按双方确认的规格文件执行，此处不作数值约定。
机械性能方面，电缆的伸缩次数、允许拉伸长度与最小卷绕半径，均与簧圈直径、直线段长度和使用方式有关。使用时应避免在弹簧段施加远超设计行程的拉力，也不要让线缆在锐角处长期受力，以免护套磨损或导体疲劳。两端直线段应留出合理的固定点，使拉力由固定结构承担，减少端部接头的受力与位移。
线缆在低温环境下柔性会有所下降，收放时动作宜平缓；在高温或有明火的场合使用时，应向供方确认护套材料的适用条件。长期使用后如发现护套开裂、线芯外露或接头松动，应及时更换或修复，避免出现短路或信号中断。
选型时应先明确使用方式：电缆是需要长时间处于拉伸状态，还是以收纳为主、偶尔拉出使用；使用环境的油污、摩擦、潮湿与温度条件，也会影响护套材料的选取。需要确认的参数包括芯数与单芯截面、簧圈静止长度与两端直线段长度、簧圈外径与圈数、护套颜色以及端部处理方式。
端部处理方式常见的有直接剥皮接线、压接端子、装配连接器等。接线时应注意线芯颜色的对应关系，避免供电与信号回路接错；若设备有屏蔽、耐弯折或阻燃等附加要求，可在规格确认阶段一并提出，由供需双方核定结构方案。批量使用前建议先取样试装，确认弹簧段在实际行程下的伸缩表现与固定方式是否满足要求。
弹簧电缆的柔性、回弹与使用寿命，取决于簧圈尺寸、导体绞合结构与护套材料之间的匹配。导体绞合结构、填充方式与护套厚度需要相互配合，才能在反复伸缩中保持稳定的电气性能与外观。湃德电缆可为用户提供弹簧线/螺旋电缆的规格确认与配套服务，具体技术参数以双方确认的规格文件为准。
