弹簧线/螺旋电缆 TPU 弹簧电缆 3×1.5No.04

产品概述

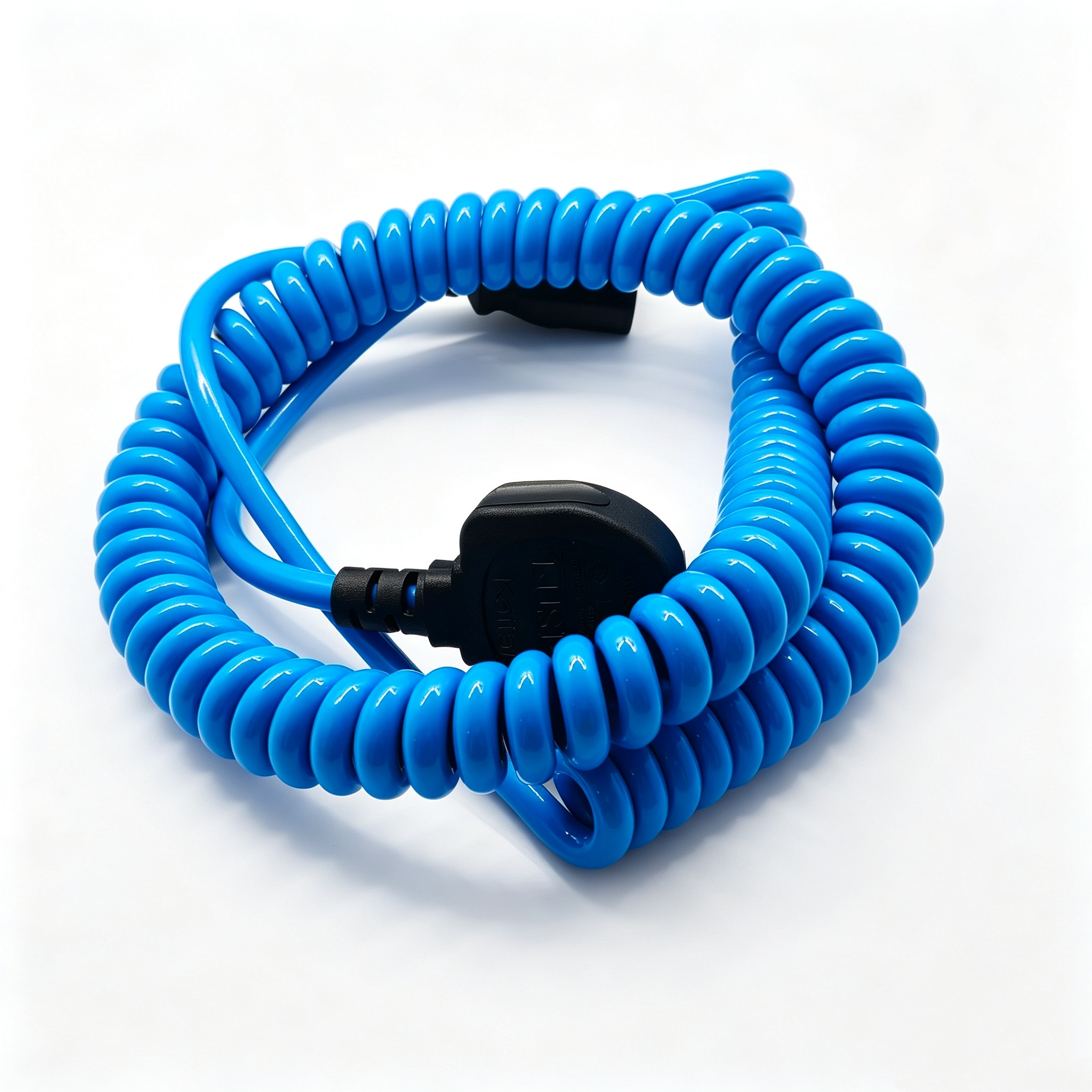

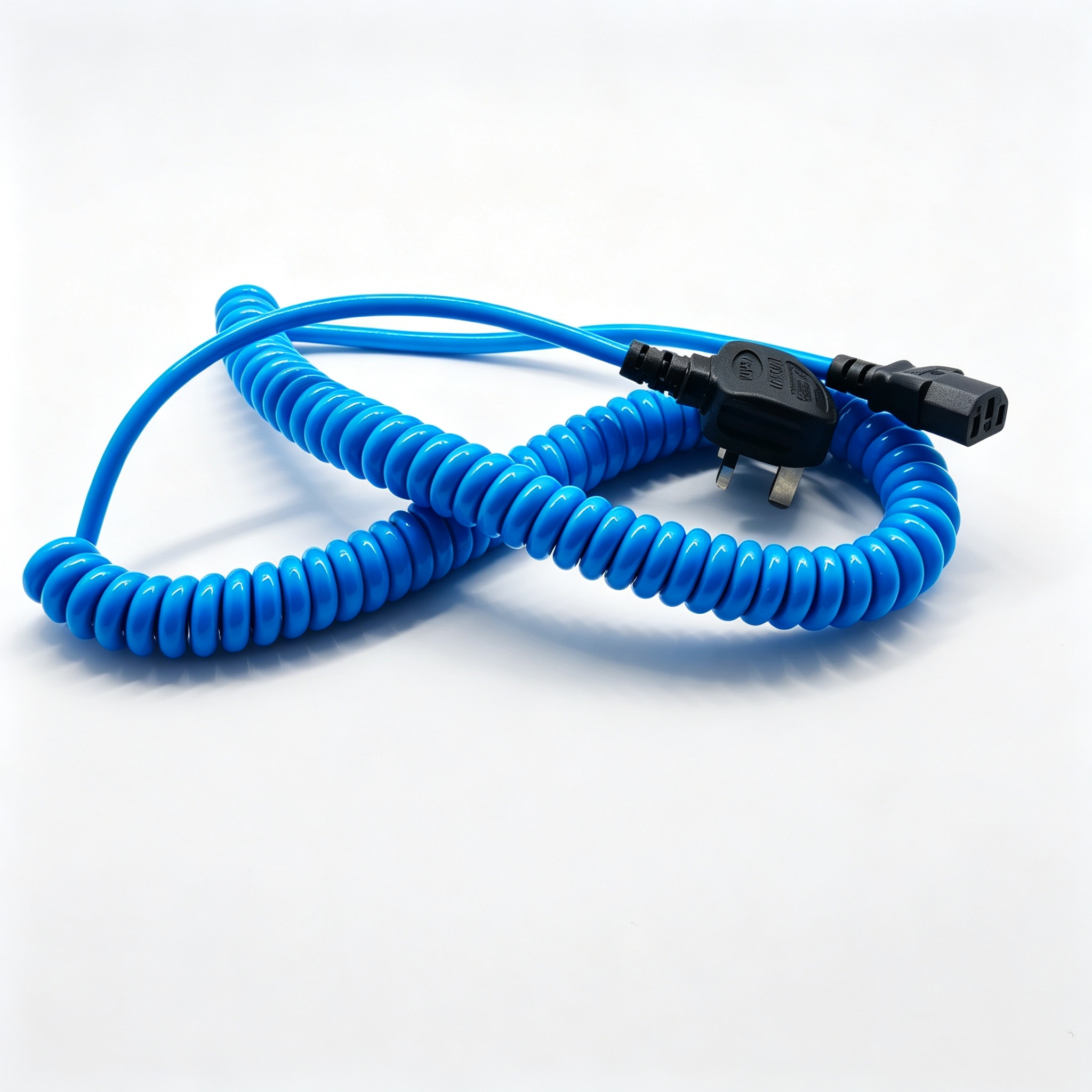

弹簧线/螺旋电缆是把直缆卷绕成螺旋形状、可随拉伸伸长、松手后自动回缩的一类移动连接电缆，常用于设备需要在有限行程内往复运动、或线缆需要频繁收放的场合。本型号为工业自动化系列中的 TPU 弹簧电缆，标称截面 1.5mm²，护套采用热塑性聚氨酯（TPU）材料，线身柔软、外径较小，兼顾移动取电与自动收线的需求。

螺旋电缆由中间的螺旋段和两端直段组成：直段用于固定安装与接线，螺旋段承担伸缩行程。拉伸时螺旋圈被拉开，用电点与固定点之间的距离随之增加；外力撤除后，靠材料自身弹性恢复原状，不再需要额外的卷线盘或收线机构，现场布置简洁，也能避免线缆散乱拖地。

结构与材料

• 导体：裸铜丝绞合，47/0.2，绞向为左，导体外径 1.58mm
• 绝缘：PP，厚 0.5mm，绝缘线芯外径 2.6±0.05mm，线芯颜色为棕、蓝、黄绿
• 成缆：线芯左向绞合成缆，成缆外径 5.6mm
• 外护套：TPU，厚 1.0mm，浅蓝色，挤压式包覆，成品外径 7.6±0.2mm

导体选用多股细铜丝左向绞合，绞合较紧，使线芯在反复拉伸与弯曲时各单丝受力均匀，降低局部应力集中带来的疲劳损伤。绝缘采用聚丙烯（PP）材料，绝缘电阻稳定、介电损耗低，同时线芯外径较小，有利于控制成缆外径和整根线缆的刚度。线芯中黄绿色的那一根通常用作接地线，便于设备外壳与接地系统连接，接线时注意区分。

成缆工序按线芯的排列顺序绞合成缆，绞合方向与导体相反，可减小线缆扭转回弹的倾向。护套以挤压方式包覆在成缆线芯外，与线芯贴合紧密，卷绕定型后螺旋形状稳定，长期使用不易松散或起皱。

弹簧几何与端部形式

• 直线长度 5200mm，为卷绕前的直缆长度
• 螺旋静止长度 560mm，为自然平放状态下的螺旋段长度
• 两端直段各留 250mm，作为固定与接线余量

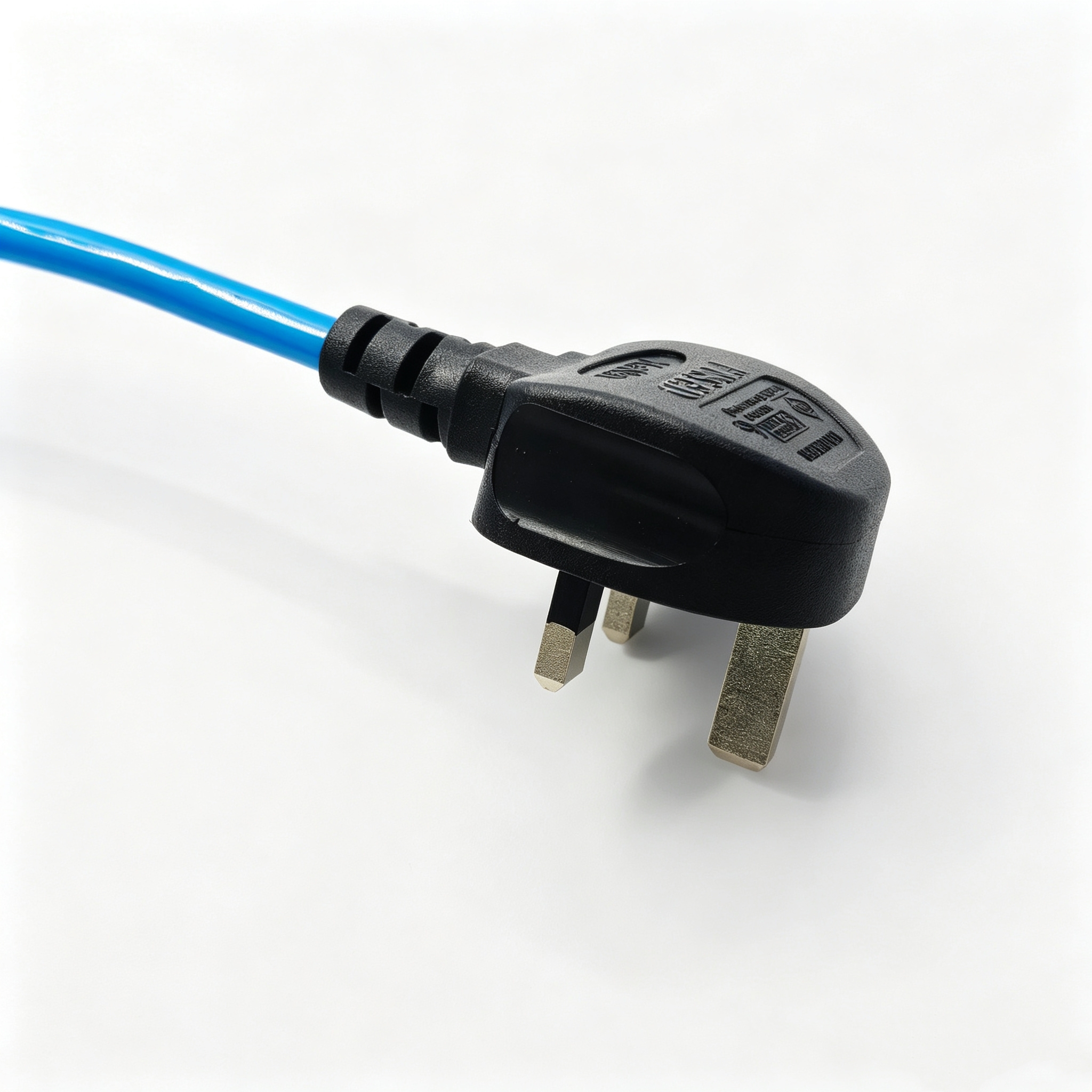

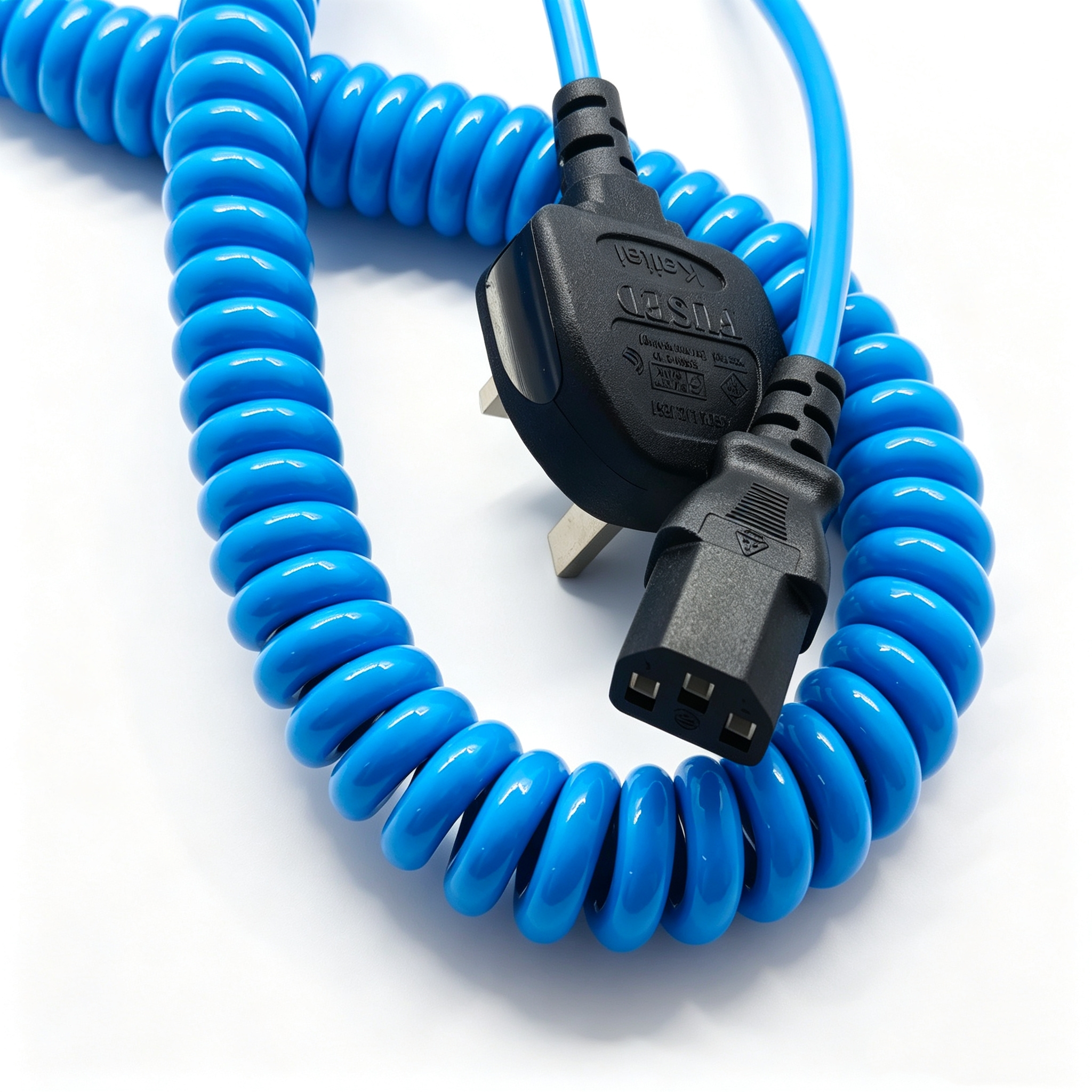

• 一端配 IEC C13 插头，另一端配 10A 英标注塑插头，插头护套为黑色

两端直段的长度可按设备的安装空间和使用习惯调整，接插座的一侧一般留出便于走线和插拔的余量。插头与电缆采用注塑一体成型结构，外力由护套与插头本体共同承担，减少拉拔、摆动时线芯与导体受损的可能。螺旋的外径与圈数由卷绕模具和定型方式决定，可按设备的安装位置和允许的拉伸行程确定。

关键特性

• 护套材料耐磨、耐油、耐低温，适合车间、户外及潮湿环境使用
• 螺旋回弹稳定，拉伸后能恢复初始形态，线缆不易缠绕打结
• 结构紧凑、重量较轻，适合手持设备与移动工具
• 接地线芯与插头形式可按目标市场的插座标准配置
• 可按项目需求调整长度、插头组合与线芯数量

电气与机械性能

额定电压、长期工作温度、最小弯曲半径、允许拉伸次数与最大拉伸倍率等指标，会随导体截面、绝缘与护套材料、螺旋几何的变化而变化，本型号的相关取值以双方确认的规格文件为准。安装与使用中应避免超过规定的拉伸长度，避免在插头根部反复弯折或用线缆悬吊重物，也尽量不要让卷绕状态下的线缆长期停留在最大拉伸位置，以保持回弹性能和使用寿命。

典型应用场景

螺旋电缆适合需要频繁移动或收放线缆的设备：手持电动工具与便携仪器的电源引出、地面清洁设备的供电、检修与巡检现场的临时照明、舞台与影视设备的移动取电，以及各类机械往复运动部件的连接。对于安装空间狭小、又希望收线整齐的场合，螺旋结构比普通直缆更容易布置，也便于在相邻设备之间保持一定的活动范围。

选型与定制提示

选型时先确认设备的工作电压、电流与使用环境温度，据此确定导体截面与线芯数量；再根据固定点到用电点的距离和插座标准，确定螺旋静止长度、允许拉伸长度与插头形式。需要屏蔽、耐油加强、耐高低温或更长拉伸寿命的场合，可与湃德电缆沟通，按项目要求调整材料与结构，并以双方确认的规格文件为准。
