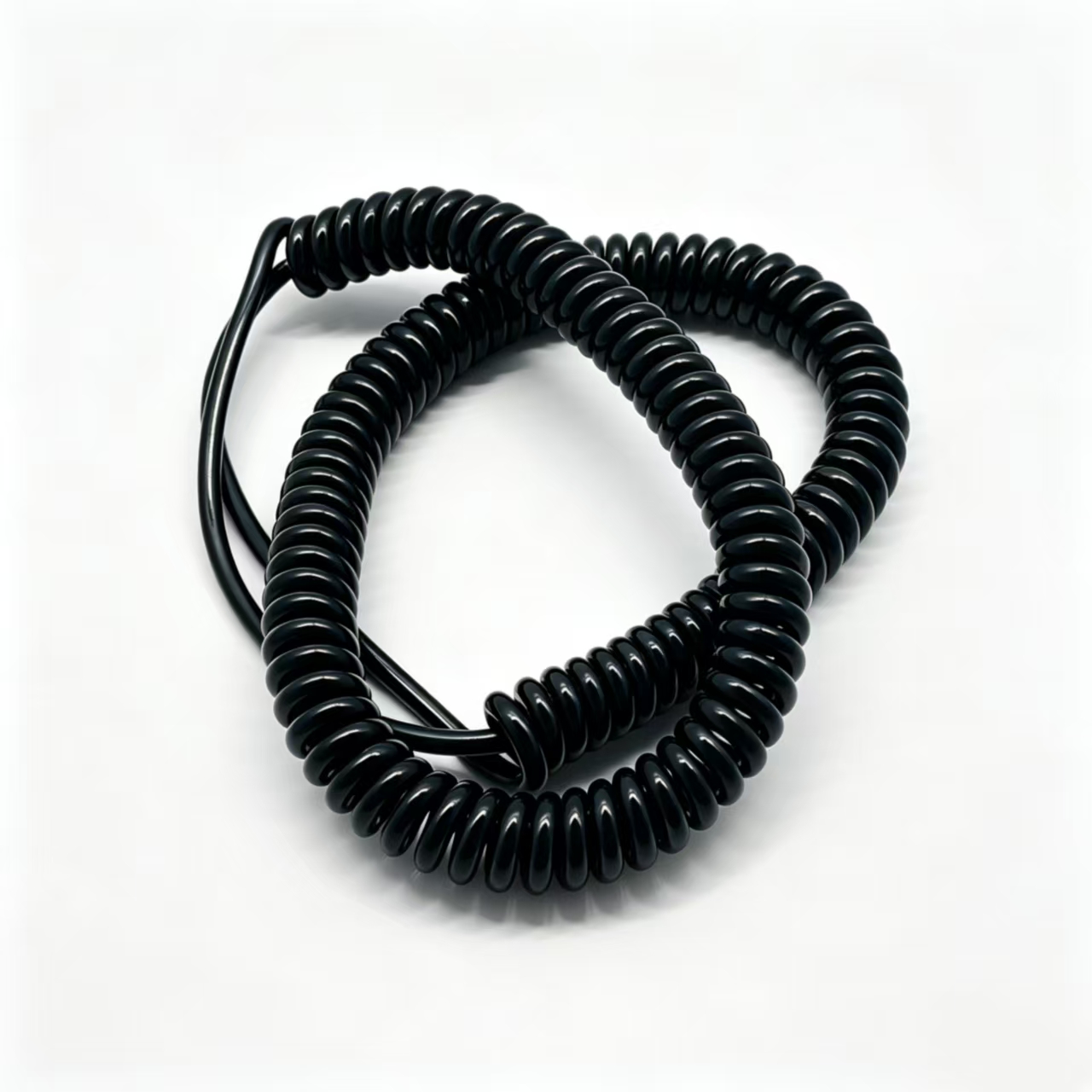

弹簧电缆又称螺旋电缆，是把成品的多芯线缆按使用需求卷绕成螺旋形态的一类特种电缆。线缆在自然状态下保持收拢，受到轴向拉力后可沿拉伸方向顺延展开，卸力后再依靠材料自身回弹恢复到原来的收拢形状。这种形态适合长度需要随行程变化的电气连接场合：设备在有效行程内移动时，多余的线缆不会散落拖地，也不必额外加装收线机构。
与普通直线敷设的电缆相比，弹簧电缆的工作状态是反复的拉伸与回缩，因此对导体柔顺性、绝缘与护套的耐弯折能力要求更高。湃德电缆的弹簧电缆以多芯成缆结构为基础，导体、绝缘与护套材料按使用环境选定，螺圈段与两端直段在同一根成品上连续成形，中间不设接头，便于整根安装与固定。

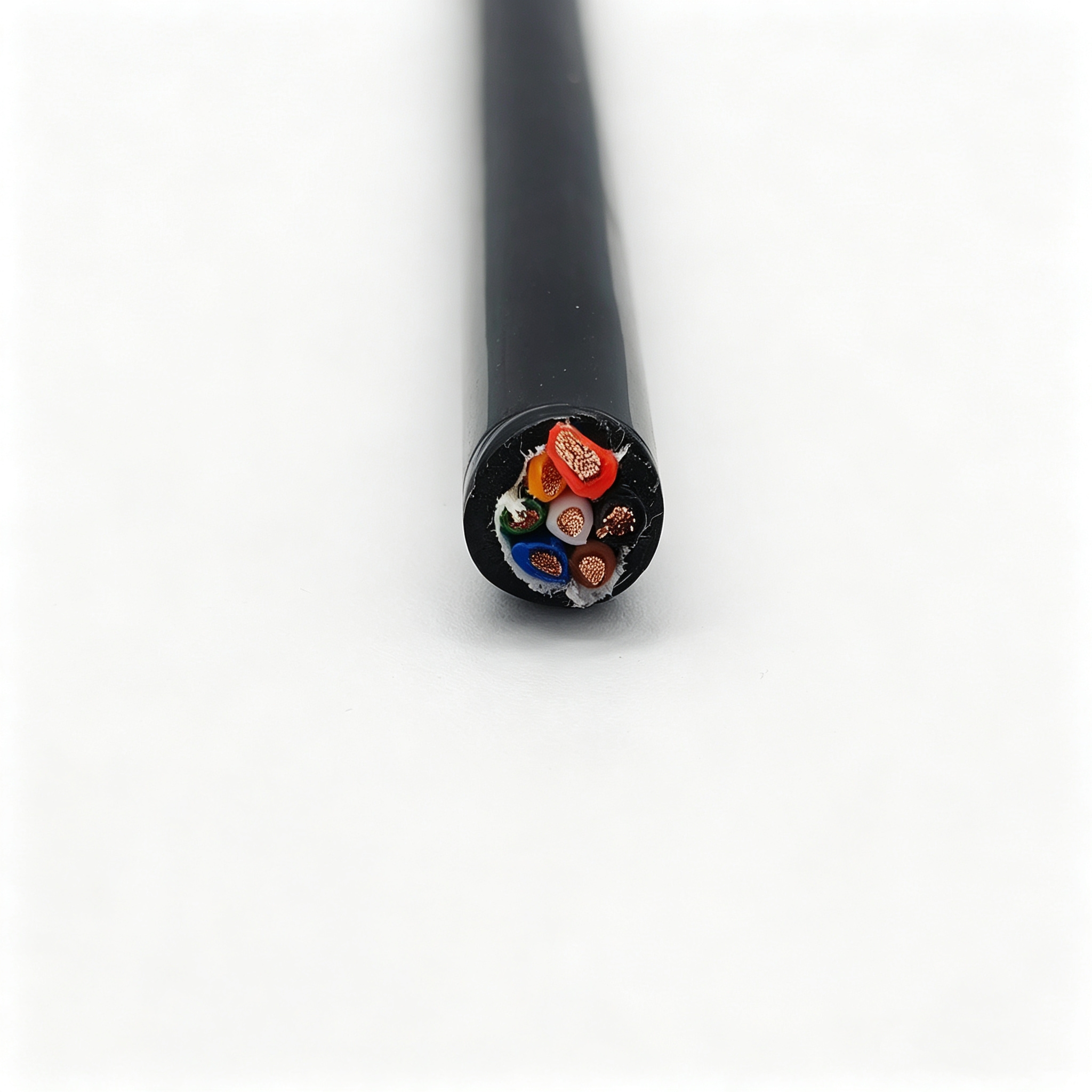

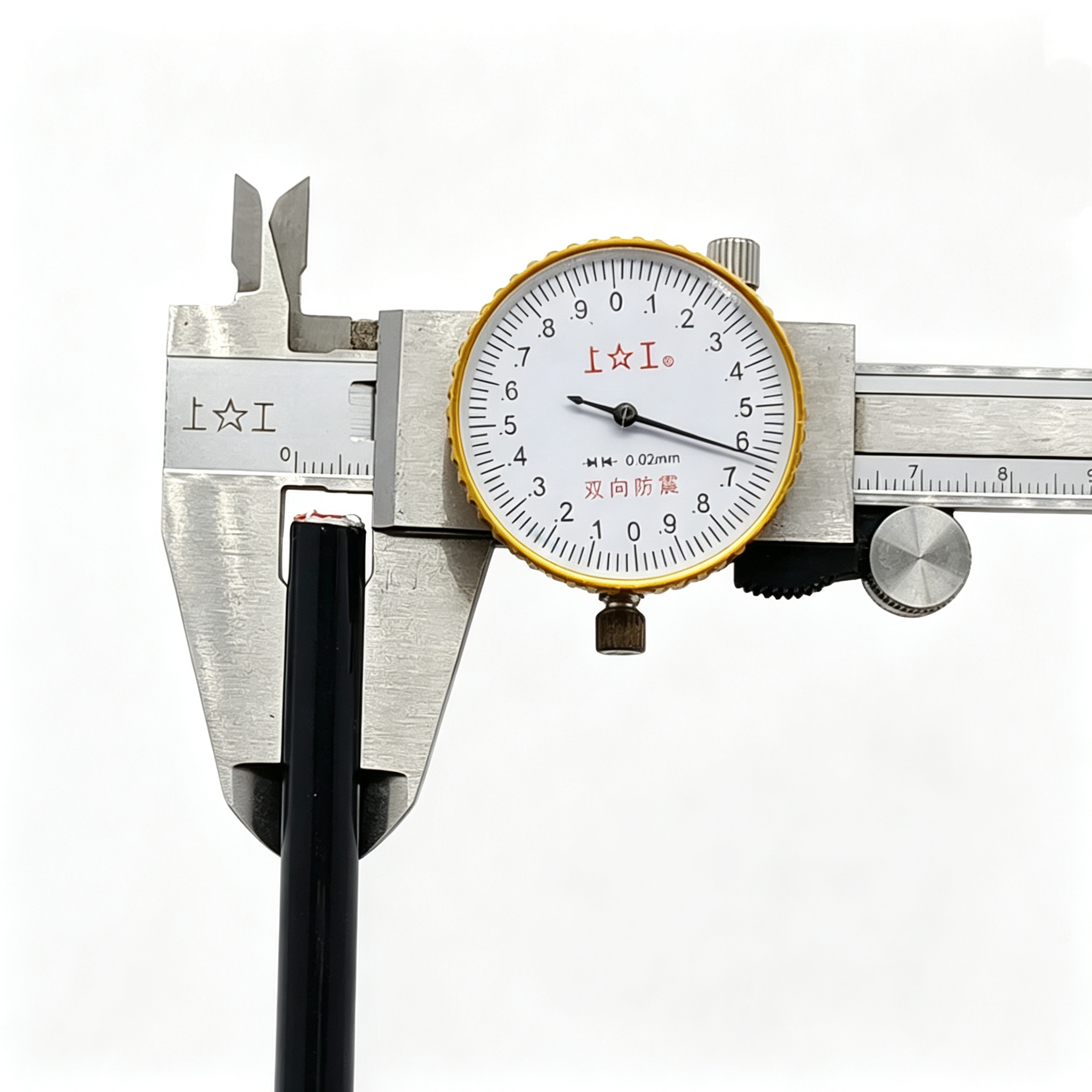

本规格为七芯结构，型号规格 7×18AWG，七根线芯按规定顺序排列成缆后整体挤出外护套，结构由内到外如下：

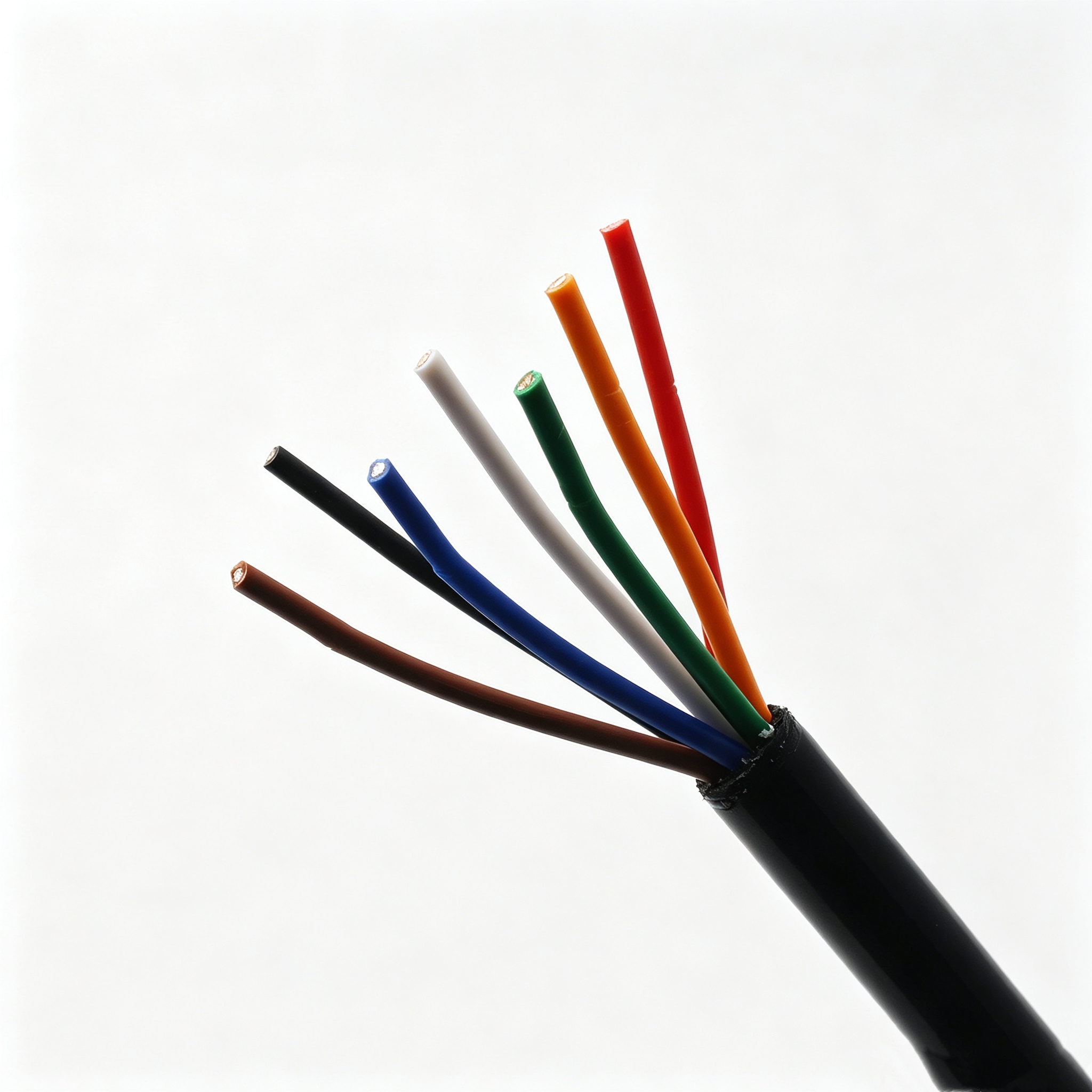

导体采用多股裸铜丝同向绞合，单丝细、股数多，绞合后整体柔软，弯折时单丝之间可以相对滑动，导体内部产生的应力较小。绝缘层为挤出 PP，包覆在每根导体外，既提供线芯之间的电气绝缘，也作为线芯的机械支撑；七根线芯采用不同颜色区分，接线时无需逐一测量即可对号入座。
成缆工序把七根绝缘线芯按顺序排列绞合成整体，外面绕包无纺布。无纺布包带的作用是稳定成缆结构、缓冲线芯之间的挤压，使线缆在反复伸缩时芯线不易错位，同时让后续挤出的护套厚度更加均匀。最外层的 TPU 护套为黑色，挤出紧密，承担耐磨、耐油与抵抗外部介质侵入的功能，是弹簧电缆使用寿命的主要保障层。
螺圈部分在成品成形阶段卷绕定型，两端直段分别留出安装与接线长度，可根据设备结构确定需要的直段形式与接插件配置。
除结构上的柔顺性外，弹簧电缆的优势还体现在安装方式上。设备的活动部件与固定端之间如果使用普通电缆，通常需要拖链、滑轮或收线器配合；改用螺旋电缆后，线缆本身即可完成长度的伸缩，连接方式简化，活动部位的干涉风险也随之降低。
七根线芯各自绝缘，线芯之间的电气绝缘由挤出绝缘层承担，成缆后统一挤出外护套，形成完整的机械保护。导体为多股裸铜丝绞合，在往复弯曲工况下，绞合结构可以分散弯曲带来的应力，使导体在长期使用中保持连续。机械强度方面，护套层抵抗外部摩擦与刮碰，包带与成缆结构维持内部线芯的相对位置，两者共同决定线缆能承受的弯折次数与回弹能力。
对信号传输要求较高的场合，可在线芯外增加屏蔽结构；需要承受较大拉力时，可增加承力元件并在结构中独立布置，避免拉力作用在导体上。
在这些场合中，螺旋电缆承担的是移动端与固定端之间的电气与信号连接，使用中既要求连接可靠，也要求线缆本身不影响设备的运动范围。选型时应优先考虑设备的实际行程、每天的弯折次数以及安装空间，再确定结构与材料。
选用弹簧电缆时，建议先明确以下信息，再确定具体规格：
导体截面、线芯数量、绝缘与外护套材料均可按项目调整；需要抗拉、耐磨或户外使用时，可增加加强元件或改用适配的护套材料。螺圈部分与两端直段的长度分配、是否需要预留安装段，以及两端接插件的型号与接线方式，都应在确认规格时一并说明，避免安装后出现拉扯或长度不足。
本页所列参数为通用结构参数，用于说明该类产品的结构与工艺特点；具体交付规格、性能指标与验收要求，以双方确认的规格文件为准。
