测斜仪电缆 4×0.34mm²No.03

产品概述

测斜仪电缆用于测斜仪（倾斜仪）探管与地面采集设备之间的信号与供电连接，是钻孔测斜、地质勘查、水利与岩土工程监测中常见的配套线缆。它的使用环境往往潮湿多水，电缆又要随探管反复下放与收卷，因此对柔韧性、抗拉能力和护套的耐水耐磨性能都有一定要求。

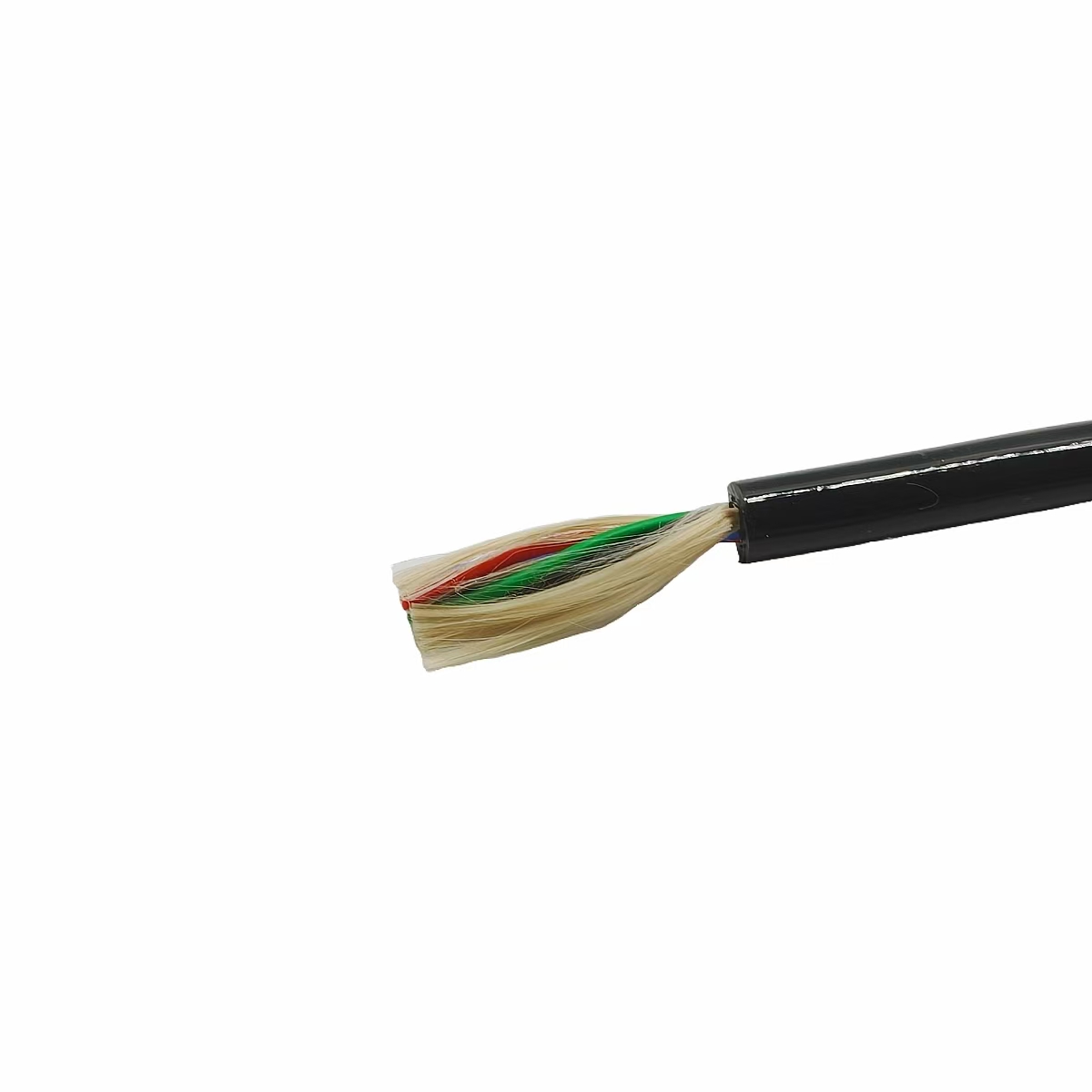

本次介绍的规格为四芯小截面结构：导体采用镀锡铜丝，绝缘为聚丙烯，缆芯中心布置芳纶纤维作为承力元件，最外层为黑色热塑性聚氨酯护套。把导电与承力两种功能分开布置，是本类电缆能够兼顾柔性与可靠性的关键。

结构与材料

导体：镀锡铜丝绞合，19/0.15。全缆标称规格 4×0.34mm²，由四根线芯组成，绞合后导体外径约 0.75mm，绞合方向为左向，镀锡层用于抑制铜丝表面氧化并便于焊接。

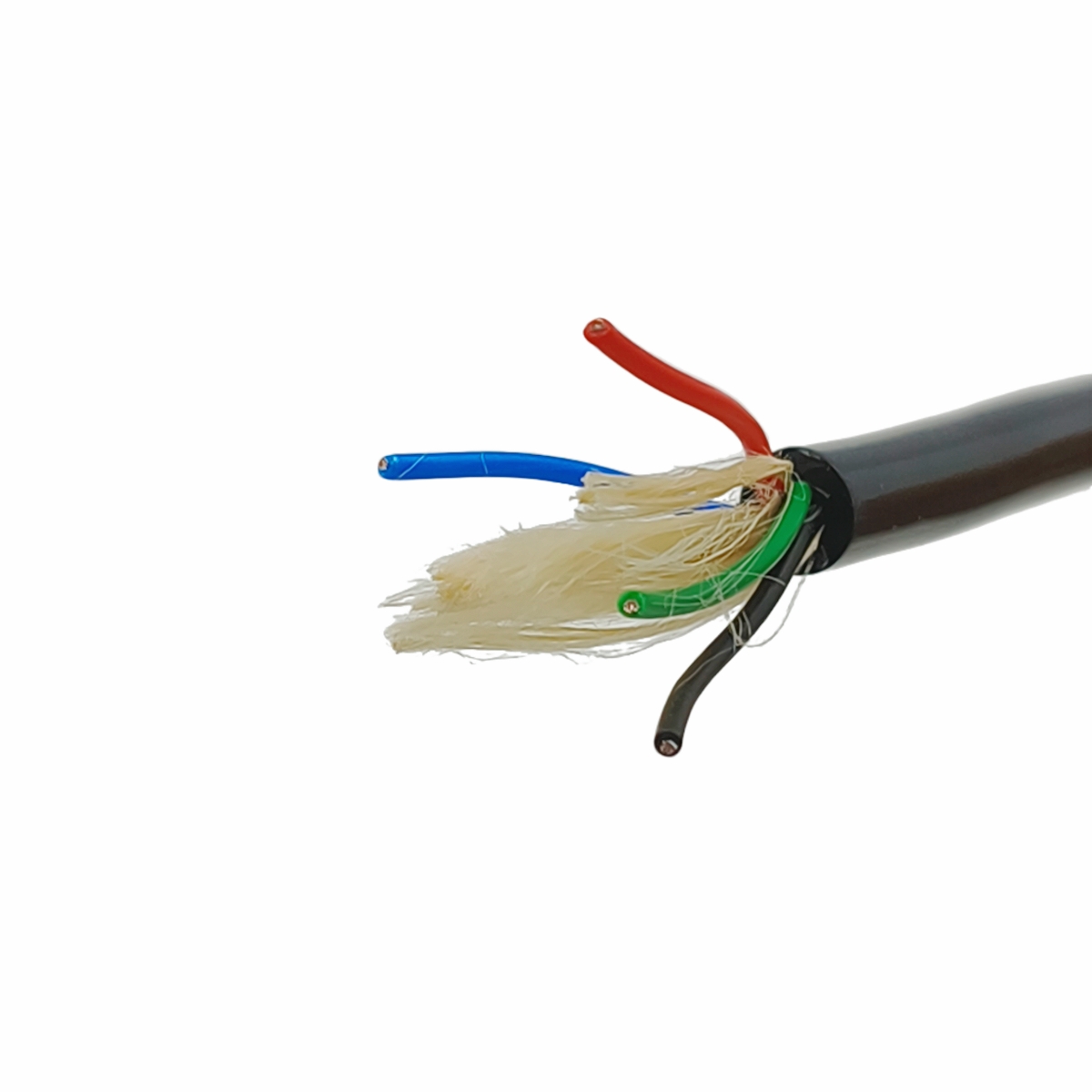

绝缘：PP，厚 0.37mm。绝缘层同心挤包在导体外，单根绝缘线芯外径 1.5±0.03mm，四根线芯分别以黑、绿、红、蓝分色，便于接线时快速辨别。

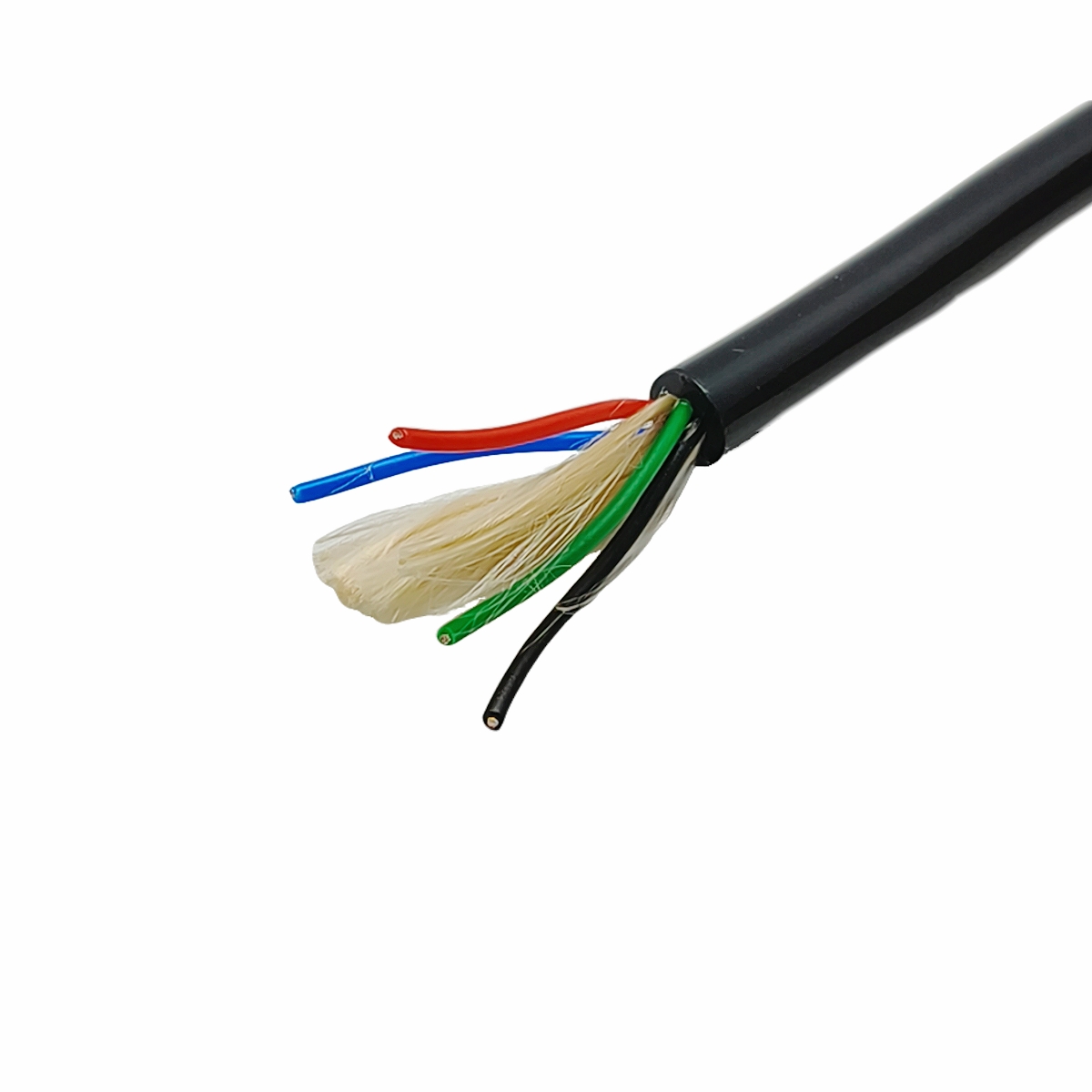

成缆：四根绝缘线芯左向绞合成缆，成缆外径约 3.7mm。缆芯中心放置 6 根 3000D 芳纶纤维充当承力元件，并填充填实，使缆芯圆整、线芯位置稳定。

外护套：TPU，厚 2.0mm，黑色。护套以挤压方式包覆在缆芯外，成品外径 7.5±0.2mm，表面光滑，便于下放与收卷。

关键特性

• 分色识别清楚：四根线芯采用不同颜色绝缘，接线与检修时可直接对应，降低井下作业的接线错误风险。
• 承力与导电分离：承力元件集中在缆芯中心，张力主要由芳纶纤维承担，线芯不直接承受拉伸载荷，有利于提高反复收放时的使用寿命。
• 护套适应潮湿环境：热塑性聚氨酯护套具备较好的耐磨、耐油、耐水解性能与低温柔韧性，适合野外及近水环境敷设。
• 绝缘吸水率低：聚丙烯绝缘在潮湿或短时浸水条件下仍能保持较稳定的绝缘电阻，适合测量类小信号传输。
• 结构紧凑：四芯小截面结构的成缆外径与护套厚度相互匹配，整体外径小、重量轻，便于穿过钻孔与滑轮组下放。
• 尺寸公差明确：绝缘线芯外径与成品外径均给出公差范围，便于据此设计接头、密封结构与收线装置。

电气与机械性能

电气方面，电缆的传输能力取决于导体截面、绝缘材料与绝缘厚度三者的配合。镀锡铜导体导电性好、便于焊接；聚丙烯绝缘的介电损耗低、体积电阻率高，适合测量信号的稳定传输；四根线芯彼此独立绝缘，可将信号回路与供电回路分开布置，减少相互干扰。当项目需要屏蔽、绞对或阻抗控制时，可在结构中增加相应配置。

机械方面，拉伸载荷由缆芯中心的芳纶纤维承担，护套在其外侧提供耐磨与机械保护；线芯为绞合结构，弯曲时单丝以小角度变形，不易出现应力集中，因此电缆在较小半径下反复收放时不易断芯。

具体的额定电压、使用温度范围、最小弯曲半径与抗拉强度与所选结构相关，可按项目要求确定，以双方确认的规格文件为准。

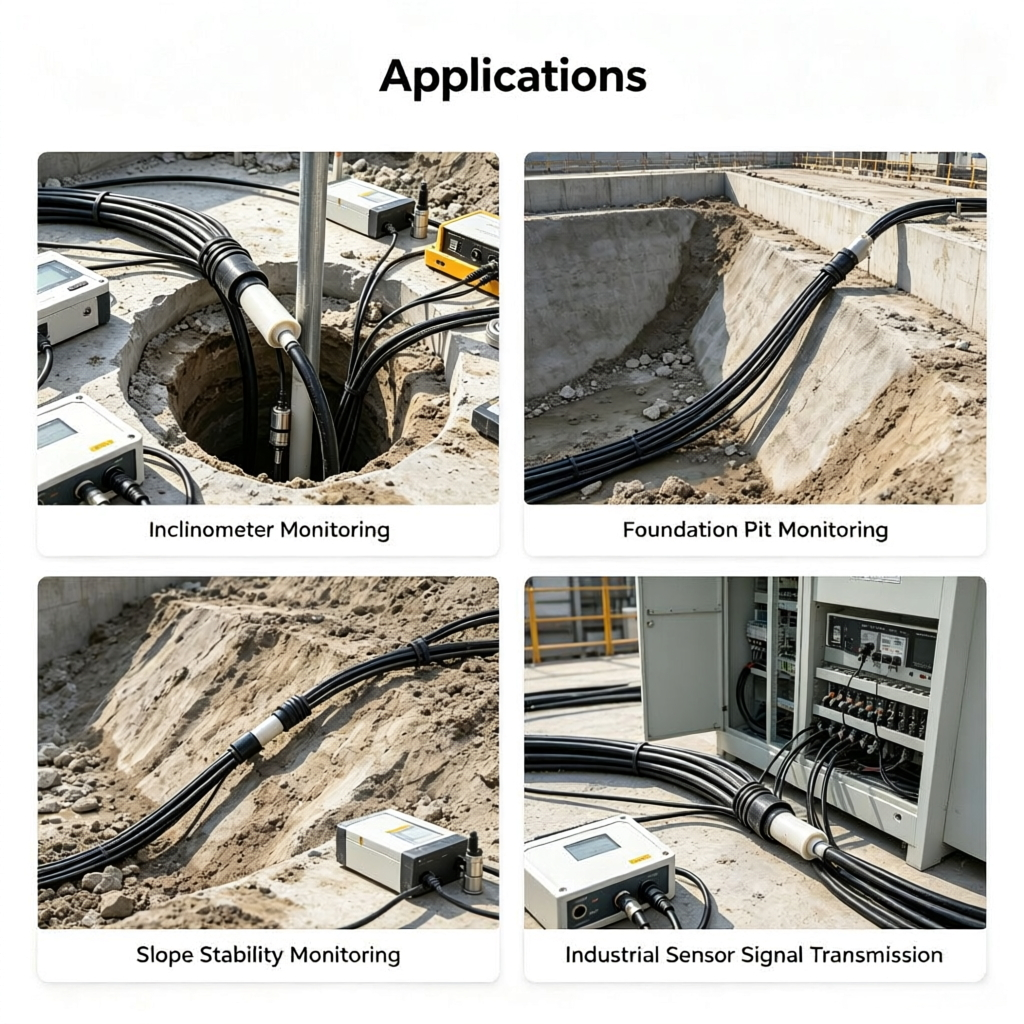

典型应用场景

• 钻孔测斜与倾斜测量：连接测斜仪探管与数据采集仪，用于顶角、方位角等测量参数信号的传输。
• 岩土与水利工程监测：大坝、边坡、基坑、隧道等变形与沉降监测系统中，作为传感器引线或电源线。
• 地质与水文勘查：钻井、观测井、水文测井等场合的井下短距离测量布线。
• 仪器配套线束：与测斜仪、测井仪器、数据采集设备配套使用，长度与端接方式按接口要求确定。

以上为典型用途，实际敷设方式、使用长度与配套接口以项目要求为准。

选型与定制提示

• 芯数与截面：在四芯小截面的基础结构上，可增加芯数或调整截面，满足信号、电源与备用线芯的不同组合。
• 承力配置：芳纶纤维的根数与规格可按所需抗拉能力调整，也可依项目要求采用其他加强形式。
• 绝缘与护套：绝缘材料可依电气指标调整；护套的材料、颜色与表面要求（如雾面）可按使用环境选择。
• 附加结构：需要屏蔽、铠装、阻水填充或耐油耐温升级时，可在成缆与护套工序中一并实现。
• 长度与端接：成品长度、印字方式与两端端接方式，经双方确认后安排生产。

需要选型支持时，可与湃德电缆（PAIDE）技术人员沟通使用环境、敷设方式与接口要求，由双方确认规格文件后生产；产品由湃德电缆制造，支持按项目定制。
