测斜仪电缆用于测斜仪、管道机器人以及相关井下仪器的信号传输与供电，使用环境通常具有空间狭窄、弯曲频繁、长期潮湿或存在拖拽与悬垂受力等特点。湃德电缆针对此类工况提供 PDK71300 与 PDK71301 两个系列的细径多芯复合电缆，可按仪器端接口把电源芯线、信号芯线、双绞对、同轴视频线以及网络单元组合在同一根电缆内，减少井下连接点数量，便于现场收放与维护。
该系列中集成屏蔽网络单元的规格，缆内既布置多根电源与信号芯线，又包含一组带屏蔽的双绞网络单元，可在单根电缆内同时完成供电与数据回传；当仪器需要同轴视频通道或较大截面电源芯线时，PDK71301 系列提供了在同轴单元与控制线之外另行设置芳纶纤维抗拉层的组合形式。两种结构思路都以减少井下连接点、方便现场收放为目标。

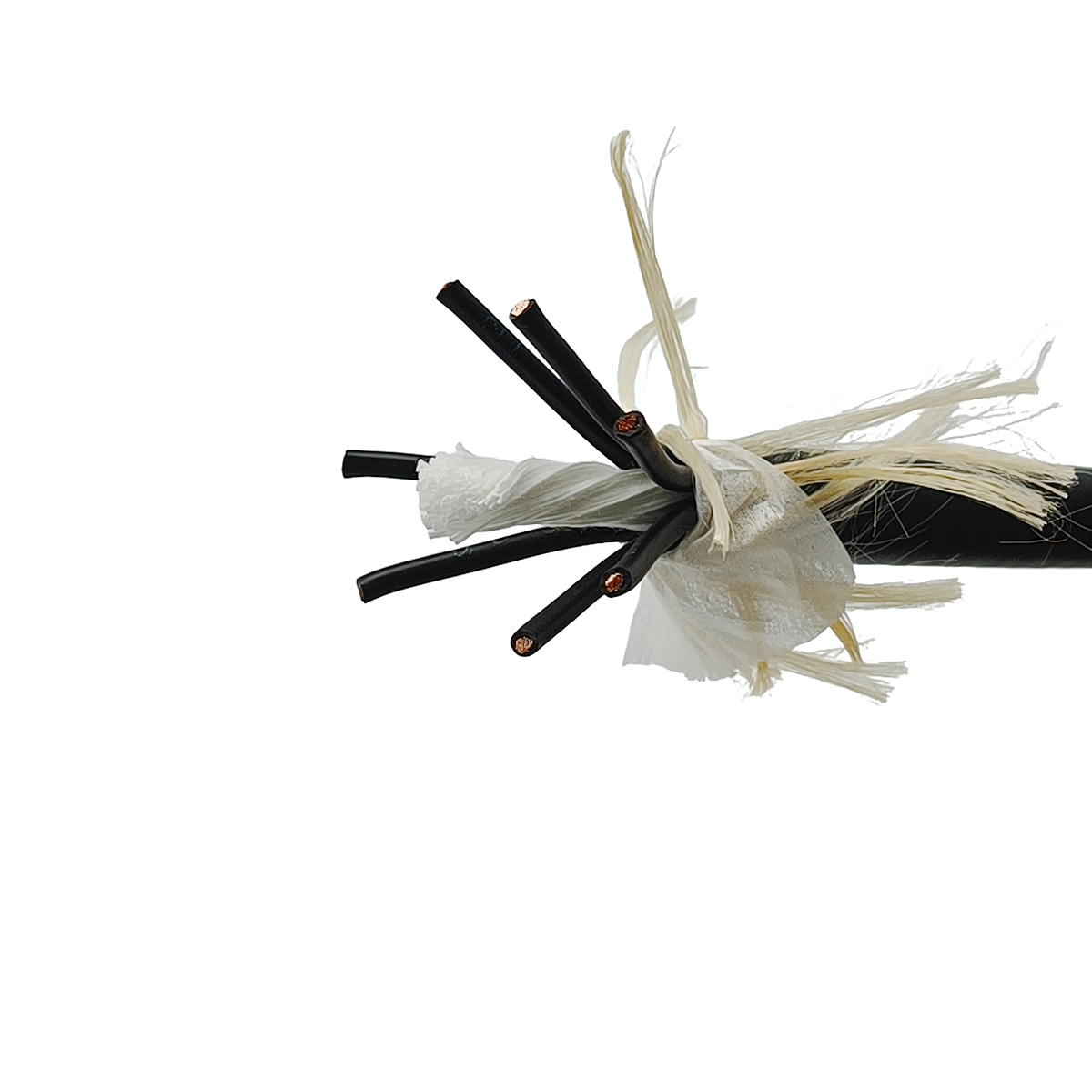

本篇涉及的规格包括 PDK71300-14×24AWG+STP CAT6-200KG、PDK71300-14×24AWG+3×2×24AWG-200KG、PDK71300-2×22AWG+STP CAT6、PDK71300-2×19AWG+2×2×26AWG-250KG 以及 PDK71301-4×0.75+75-3+8×0.15-200KG，它们的结构与材料组成如下。
导体方面，电源与信号芯线采用裸铜，标称截面 0.2 mm²，导体结构 7/0.2，绞合外径 0.61±0.04 mm，同型号中的屏蔽双绞网络单元截面与绞合外径与之相同。对需要耐腐蚀或长周期使用的规格，可改用镀锡铜导体；带双单元结构的一款规格两个单元均使用镀锡铜，其中较粗单元由 34 根 0.15 mm 单丝绞合，绞合外径 1.0 mm，较细单元由 19 根 0.1 mm 单丝绞合，绞合外径 0.5 mm。同轴复合规格则在较大截面电源芯线之外布置同轴单元与截面 0.15 mm² 的控制线，由成缆结构把电力、视频与控制通道合并在一根电缆内。
绝缘采用聚乙烯材料。电源与信号芯线的绝缘平均厚度 0.2 mm，最薄点 0.17 mm，绝缘外径 1.0±0.03 mm；截面较大的芯线绝缘外径相应增加，其中较大截面电源芯线的绝缘外径 1.3±0.03 mm，绝缘平均厚度 0.28 mm、最薄点 0.23 mm。芯线绝缘以红、蓝、棕、绿、橙、紫、灰、白、黑等颜色区分，便于两端识别与接线。
屏蔽与编织方面，复合缆中的网络或信号单元可采用铝箔加镀锡铜丝编织的复合屏蔽结构，用于抑制外部电磁干扰；部分规格在成缆外增加编织层，例如集成屏蔽网络单元的规格采用 16 根 3000D LCP 编织。屏蔽方式与编织密度可按现场干扰水平与柔软度要求确定。
填充与抗拉方面，缆芯之间以聚乙烯条、棉线或其他材料填实，使成缆结构圆整、受力均匀。承载要求较高的测斜仪电缆会在缆芯中或护套下设置芳纶纤维编织抗拉层，抗拉等级以型号后缀标注的千克力为准；同轴复合规格则采用棉线或涤纶纱加芳纶纤维与填充料的组合，在承力的同时保持缆芯圆整。
外护套材料为聚醚型聚氨酯，兼顾耐磨与柔韧，是测斜仪电缆常用的护套选择。护套颜色可按现场识别习惯选择，常见为橙色与黑色。集成单组屏蔽网络单元的规格护套为黑色，平均厚度 2.0 mm，最薄点 1.7 mm，成品外径 11.6±0.3 mm；含三对屏蔽对绞网络单元的规格护套平均厚度 2.5 mm，最薄点 2.1 mm，成品外径 11±0.3 mm；同轴复合规格护套平均厚度 1.5±0.3 mm，最薄点 1.3 mm，成品外径 11.4±1.0 mm；另有两款细径规格，成品外径分别为 8.5±0.3 mm 与 6.4±0.2 mm。
组合灵活：可在同一根电缆内组合电源线、信号线、双绞对、同轴单元与网络单元，按仪器接口一次配齐，减少井下连接点。
承力元件独立布置：芳纶纤维编织抗拉层位于缆芯中或护套下，安装时由抗拉层承担悬垂载荷，护套与芯线不直接承重。
耐油耐磨：聚醚型聚氨酯护套兼顾耐磨与柔韧，适应井下潮湿、反复收放与拖拽工况。
弯曲适应性强：细径规格可适应较小的弯曲半径，便于在狭窄空间与频繁移动的场合敷设。
耐温与电压可选：覆盖多档额定电压与额定温度组合，可按井下实际温度与供电条件选型。
结构可定制：芯数、截面、屏蔽方式、护套材料与抗拉等级均可按项目要求确定。
额定电压方面，多数规格为 300/500 V，含三对屏蔽对绞网络单元的规格为 300 V；额定温度覆盖 -40℃~+90℃、-40℃~+105℃ 与 -35℃~+105℃ 等区间，可按井下实际温度条件选型。
弯曲性能方面，细径规格允许的弯曲半径较小。集成单组屏蔽网络单元的规格在移动敷设条件下最小弯曲半径为 7 倍电缆外径；同一规格在固定敷设条件下、带较大截面电源芯线的规格以及同轴复合规格均为 10 倍电缆外径；双单元镀锡铜规格为 15 倍电缆外径。安装与使用中应避免电缆长期处于小于最小弯曲半径的状态，也不宜使护套出现集中受力点。
抗拉与重量方面，集成单组屏蔽网络单元的规格抗拉强度为 5000 N，单位长度重量约 153 g/m；含三对屏蔽对绞网络单元的规格抗拉等级与之相同，单位长度重量约 147 g/m。抗拉等级较高的规格通过芳纶纤维抗拉层实现，抗拉指标与电缆自重、下井深度相关，选型时应结合悬垂长度核算。
电气性能方面，20℃ 时导体最大直流电阻随截面减小而增大：0.22 mm² 及更小截面的规格约 84.1 Ω/km，0.34 mm² 规格约 55.2 Ω/km，0.75 mm² 规格不大于 26 Ω/km，双单元镀锡铜规格的较粗单元约 28.3 Ω/km。带屏蔽对绞网络单元的型号特性阻抗为 100±10 Ω。
各规格的差别主要体现在成品外径、额定电压、额定温度与最小弯曲半径的组合上：线芯数量少、截面小的规格外径更小、允许的弯曲半径更小；集成多组网络单元或同轴单元的规格因单元数量增加而外径增大；带较大截面电源芯线或双单元结构的规格则以更高的抗拉等级换取略大的外径。选型时可先按供电与信号通道数量确定结构组成，再按敷设方式与井下温度条件核对电压等级、温度区间与弯曲半径要求。以上参数已集中列于前文的「结构与材料」与「电气与机械性能」两节，实际供货参数以双方确认的图纸为准。
测斜仪及井下仪器的信号传输与供电
管道机器人、管道检测设备与机械臂的复合布线
需将同轴视频、双绞信号与电源在同一根电缆内传输的场合
频繁移动、反复收放或存在拖拽的作业环境
收放与卷绕时应保持足够大的弯曲半径，避免在盘具边缘、井口等位置形成硬弯，使电缆局部受到超出设计范围的弯折。承力件为缆芯中的芳纶纤维编织层，安装时宜使用与抗拉等级匹配的夹具固定，不要以护套或芯线直接承重，也不要在同一位置长期反复挤压。井下环境湿度较高，端头应做可靠的密封与防水处理，防止水分沿缆芯间隙渗入绝缘层。对需要频繁移动收放的场合，建议定期检查护套与编织层有无磨损、起毛或断丝，发现破损及时处理，以减少信号中断和绝缘故障的风险。多芯复合电缆在接线时应按绝缘颜色逐一核对，避免电源芯线与信号芯线接错，带屏蔽单元的一端应按现场接地要求做好屏蔽层处理，把干扰电流引向接地端而不进入信号回路。
测斜仪电缆的芯数、截面、屏蔽方式、护套材料与抗拉等级均可按仪器接口与工况定制，也可在同一根电缆内组合电源线、信号线、双绞对、同轴单元与网络单元。选型时建议明确使用温度范围、敷设方式为移动还是固定、最小弯曲半径要求、所需抗拉能力以及信号传输距离，以便确定合适的外径与结构组成。对暂时无法确定的参数，可按需提供使用工况与仪器端接口形式，由湃德电缆确认图纸后再安排生产。
