系留无人机电缆 系留缆 4×0.8mm² 10-15A

产品概述

系留无人机依靠地面电源持续供电，才能长时间悬停作业，用于照明、通信中继、侦察监测、应急抢险等任务。这种工作方式对系留缆的要求很集中：供电回路要有足够的导体截面，使长距离送电时的线路压降与温升保持在可控范围；缆身自重越轻越好，否则重量会直接抵消飞行器的有效载荷与续航；同时电缆需要反复收放，外层要耐磨、耐弯折，还要具备一定的抗拉能力。

系留缆属于面向此类场景设计的轻量化系留电缆。它把动力芯线、承力元件与编织外层组合在同一根缆中：导体采用合金铜，绝缘采用含氟聚合物，成缆中心单独布置承力纱承担拉伸载荷，最外层用高强纤维编织收束。这样既保证了送电能力，也把整根缆的重量与外径控制在小尺寸范围内，适合在机载电源与地面电源之间做长期连续的连接。

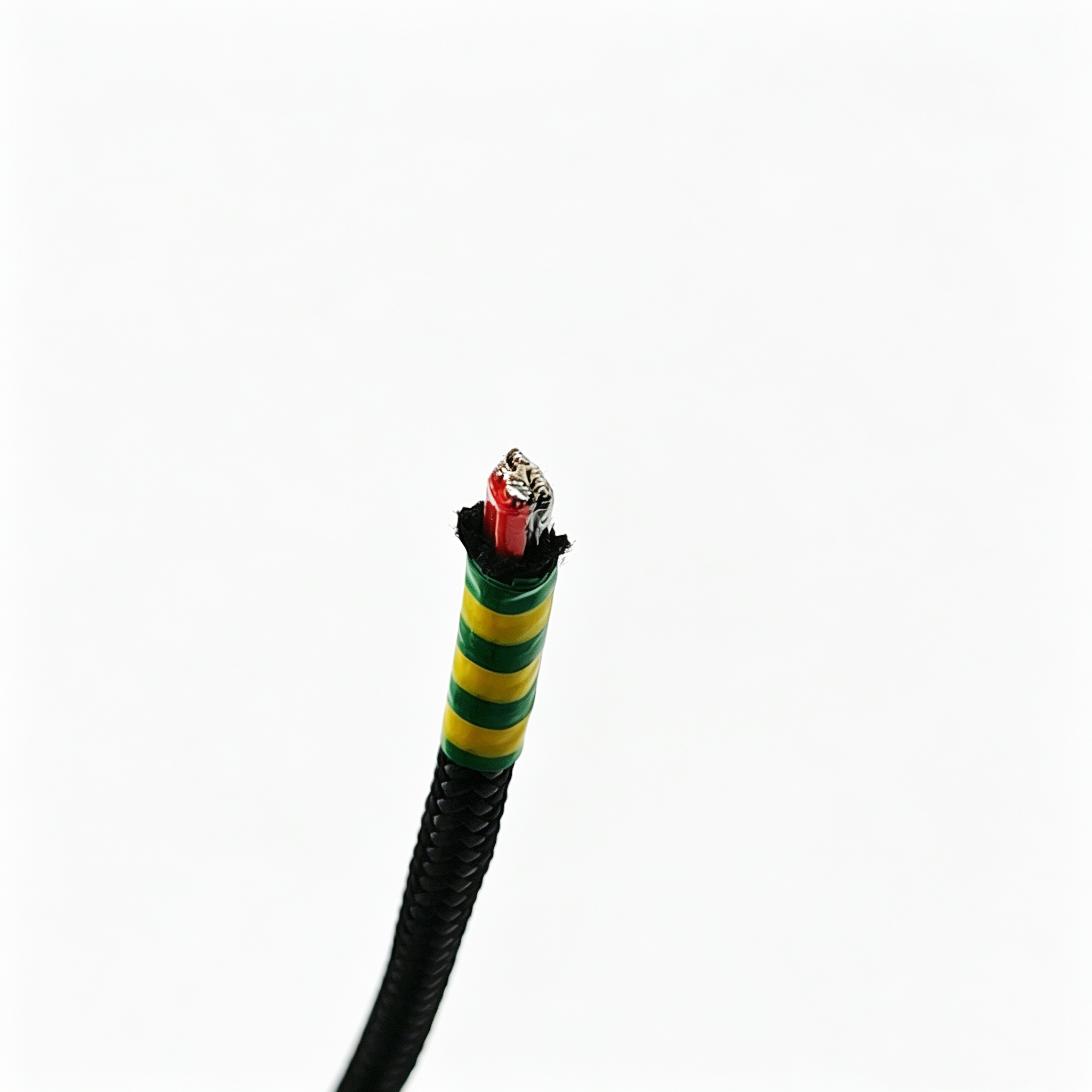

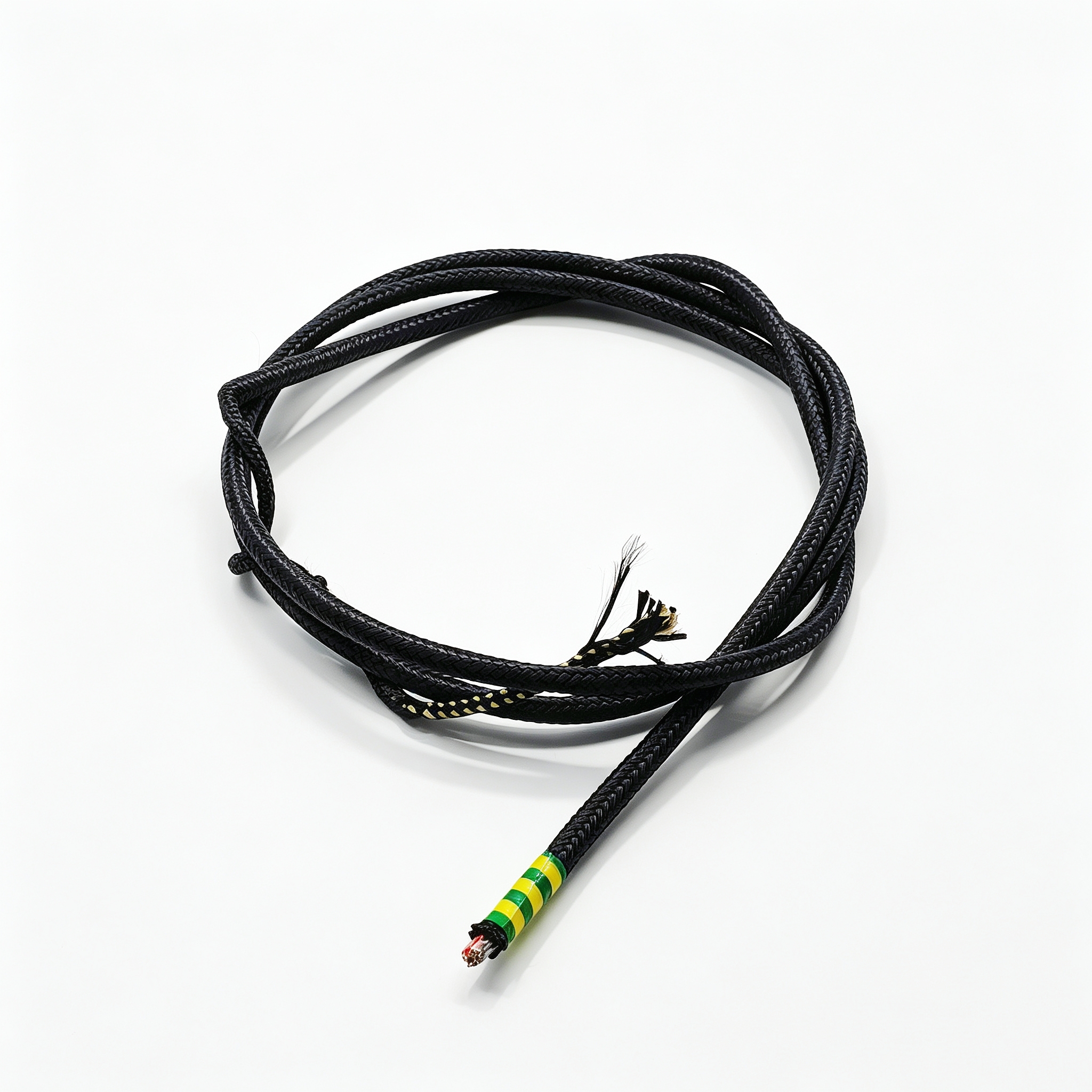

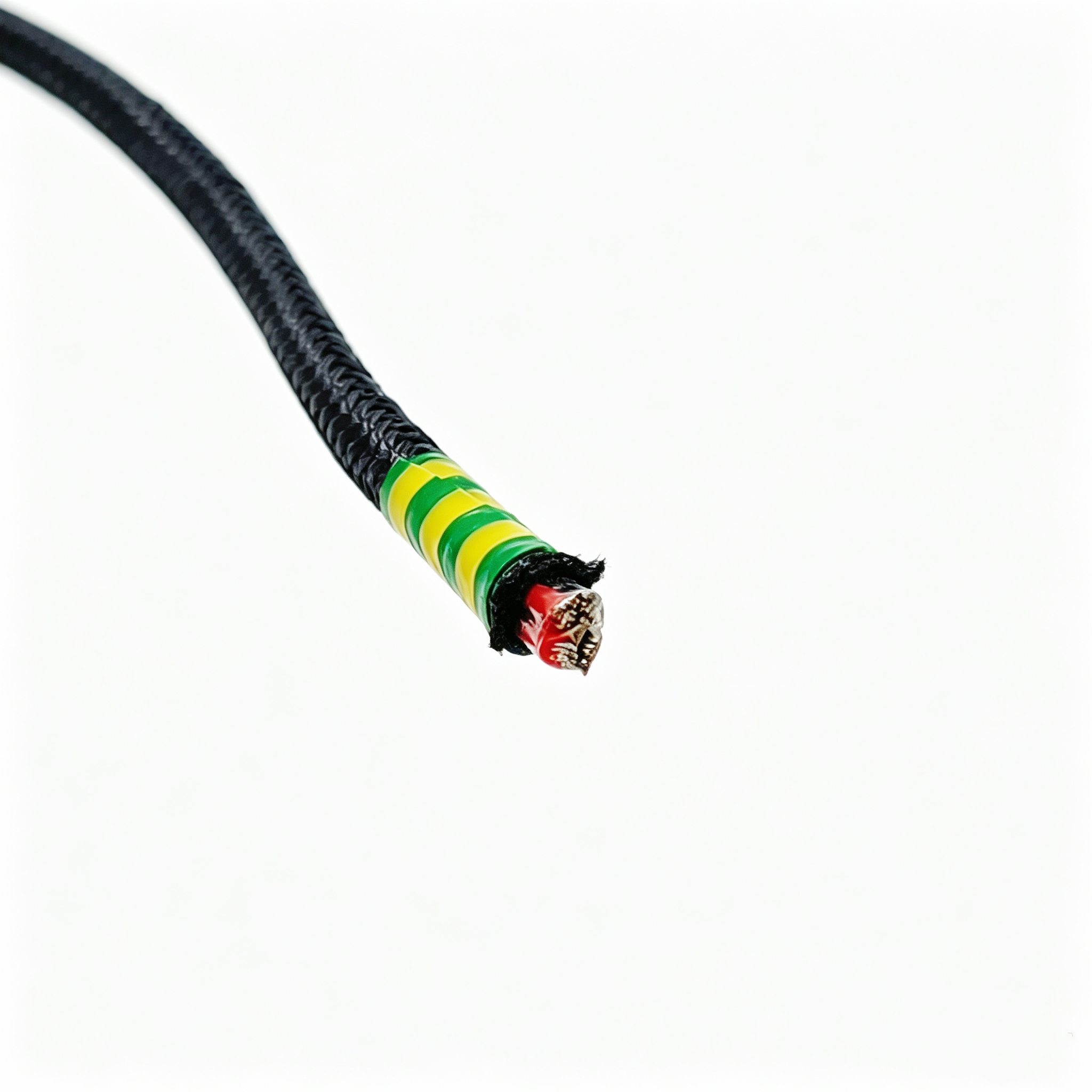

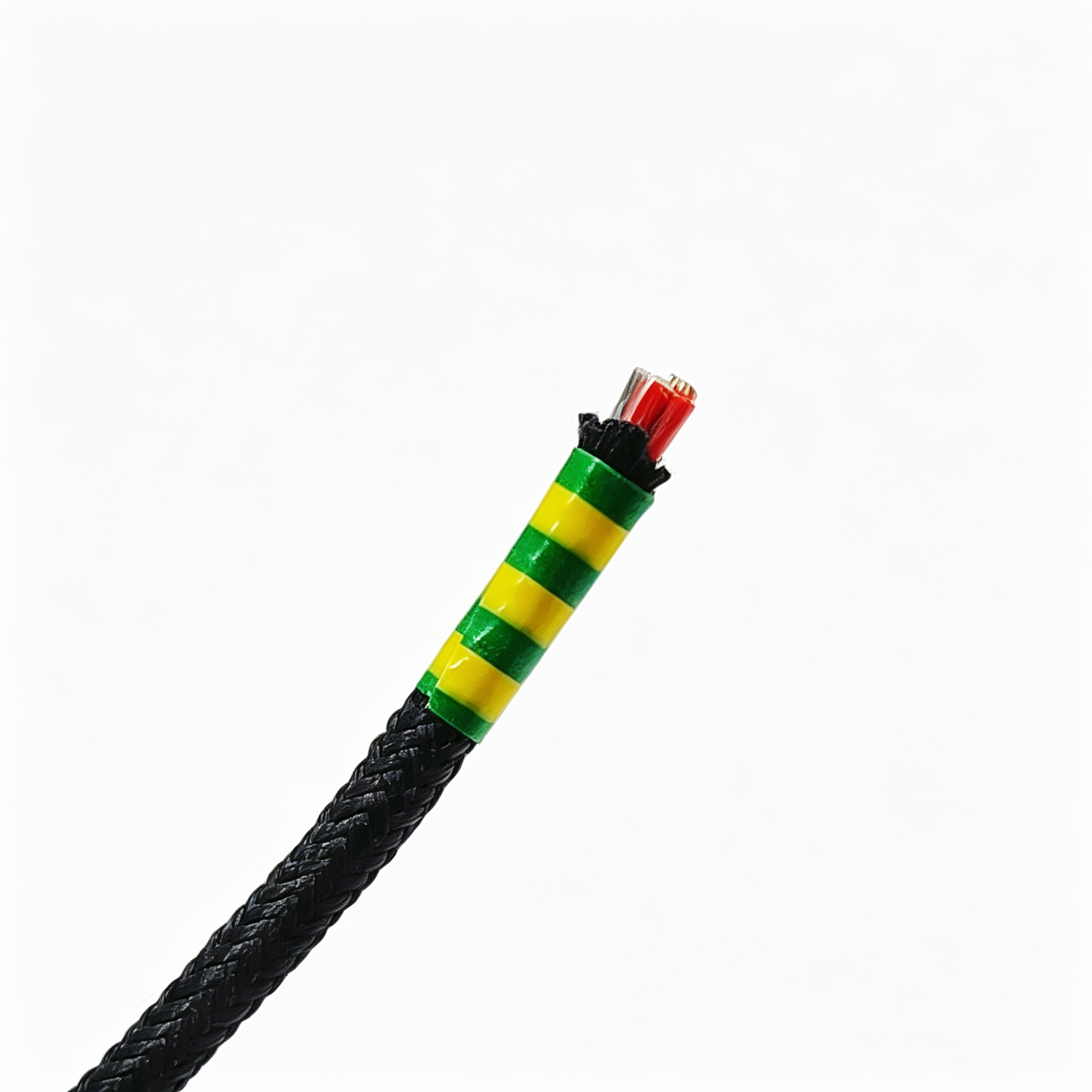

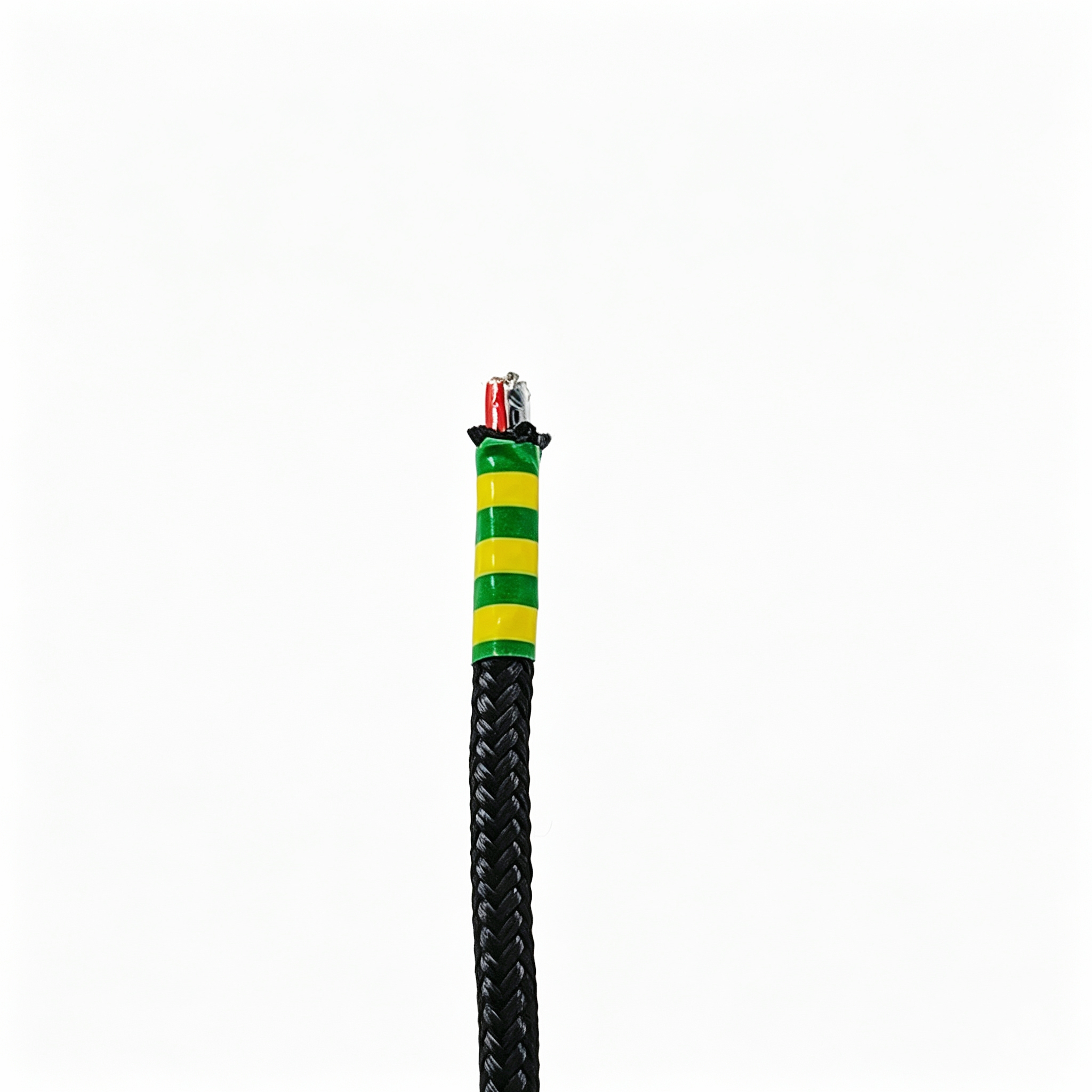

结构与材料

• 导体：合金铜绞合，4×0.8mm²
• 绝缘：FEP，厚 0.25mm，单根绝缘外径 1.55±0.08mm
• 分色：四根芯线中两芯黑色、两芯红色，便于现场识别极性与回路
• 成缆：四芯以左向绞合成缆，成缆外径 3.8mm
• 承力元件：成缆中心布置 2 根 3000D LCP 承力纱，与芯线同步成缆，拉伸载荷主要由承力纱承担，导体不承受主要拉力
• 包带：聚酯带绕包，使成缆结构紧致，芯线不易松散
• 外护套：黑色芳纶纤维编织层，不设挤出护套；以 2 根 800D 纱并丝、16 锭编织成型，编织覆盖率约 98%

合金铜导体兼顾导电性能与机械强度，在反复弯折的使用条件下不易出现断股。FEP 绝缘的耐温与介电性能稳定，绝缘层做得较薄，既控制了单芯外径，也为整缆减重留出余量。成缆中心的两根 LCP 承力纱是这一结构的承力主体，纱线布置在几何中心，受力时整根缆的伸长主要由承力单元控制。聚酯带绕包把四根芯线与承力纱束成圆整的一体，方便后续编织。

最外层的芳纶纤维编织兼作护套使用：一方面包裹并保护内部芯线，另一方面提供耐磨、抗切的表面，直接承受收放机构与地面的摩擦。由于该结构不设挤出护套，整缆在同等承力要求下外径更小、重量更轻。

关键特性

• 轻量化：导体、绝缘与承力元件按重量优先的原则配置，成品每米重量小，对飞行器载荷的影响有限
• 承力与导电分离：拉伸载荷由中心承力纱与编织层承担，动力导体的功能只保留送电
• 柔顺易收放：四芯左向绞合、中心填充圆整，收放过程中不易打结，也不易形成死弯
• 耐磨耐候：编织外层直接接触收放机构与地面，抗磨、抗切
• 结构紧凑：动力芯线与承力单元同缆布置，一根缆同时完成供电与承力
• 识别方便：两黑两红分色，接线时便于快速辨别

电气与机械性能

该缆的电气性能取决于导体截面、绝缘厚度与成缆结构，机械性能取决于承力纱规格与编织密度，二者均可在项目确认时按实际工况调整。电压等级、温度范围与最小弯曲半径需结合使用条件确定，以双方确认的规格文件为准。

典型应用场景

• 系留无人机长时间滞空供电，由地面电源经缆持续供电
• 浮空器与系留气球的地面供电与信号传输
• 应急通信中继、长时间照明、视频监测等固定点位平台
• 需要频繁起降、反复收放的移动式系留系统
• 对线缆自重敏感，但要求持续送电的机载设备供电回路

在这类场景中，线缆通常随平台一起被收放机构反复牵拉，外层编织的耐磨性与承力纱的稳定性直接决定使用寿命；同时由于电缆长期通电，导体截面与绝缘厚度需与实际电流、送电距离匹配。

选型与定制提示

• 芯数与导体截面：可按电流需求增减芯数或调整截面
• 载流等级：按送电距离与允许压降确定
• 承力能力：按所需拉力选择承力纱规格与编织层配置
• 外被形式：编织层的颜色与材质可按项目要求确认
• 收放配套：可结合卷筒、绞盘与接头方式提供配套建议
• 其他电气与机械指标：以双方确认的规格文件为准

湃德电缆可按照项目需求提供系留缆的结构设计、样品试制与批量供货，具体规格与技术指标以双方确认的规格文件为准。
