产品概述

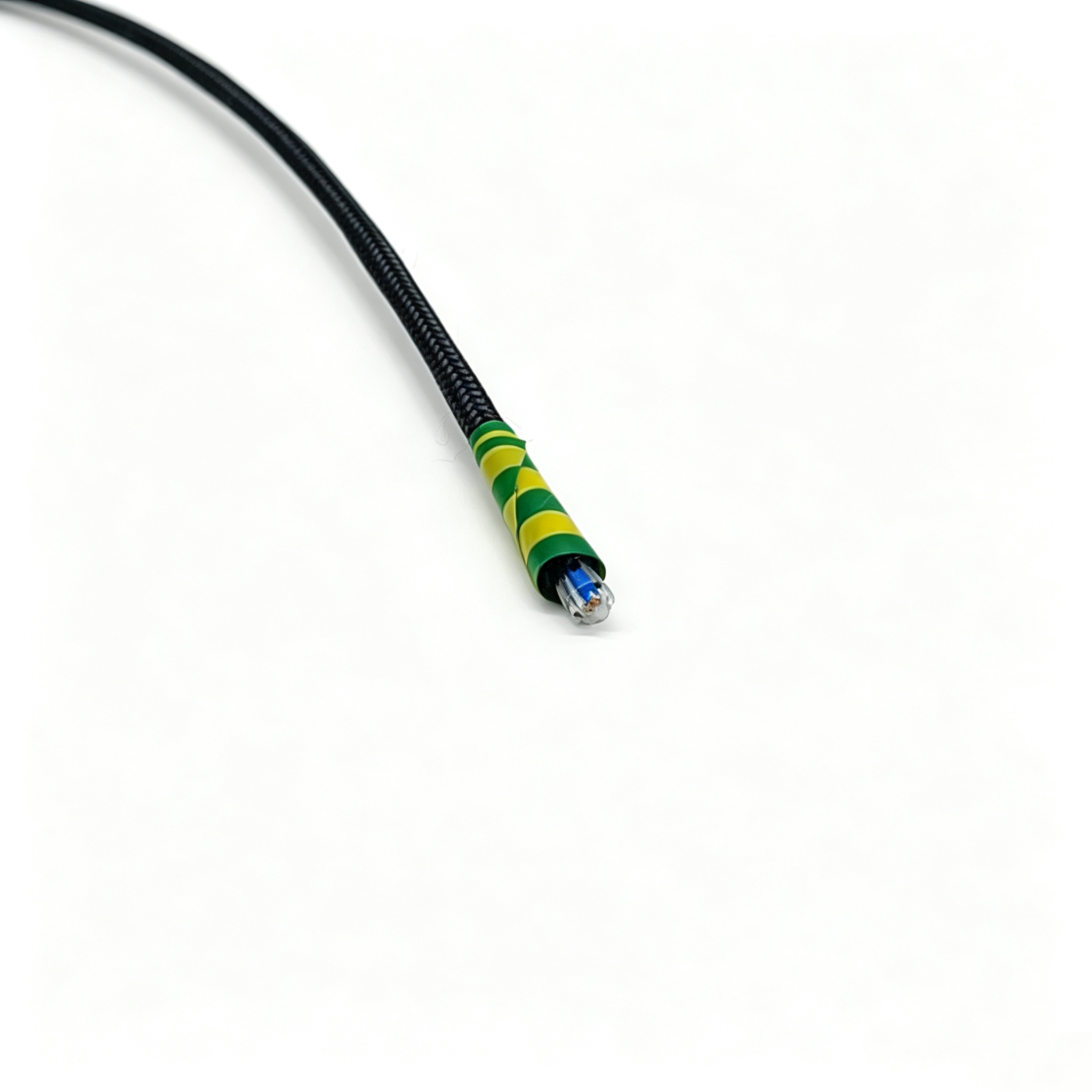

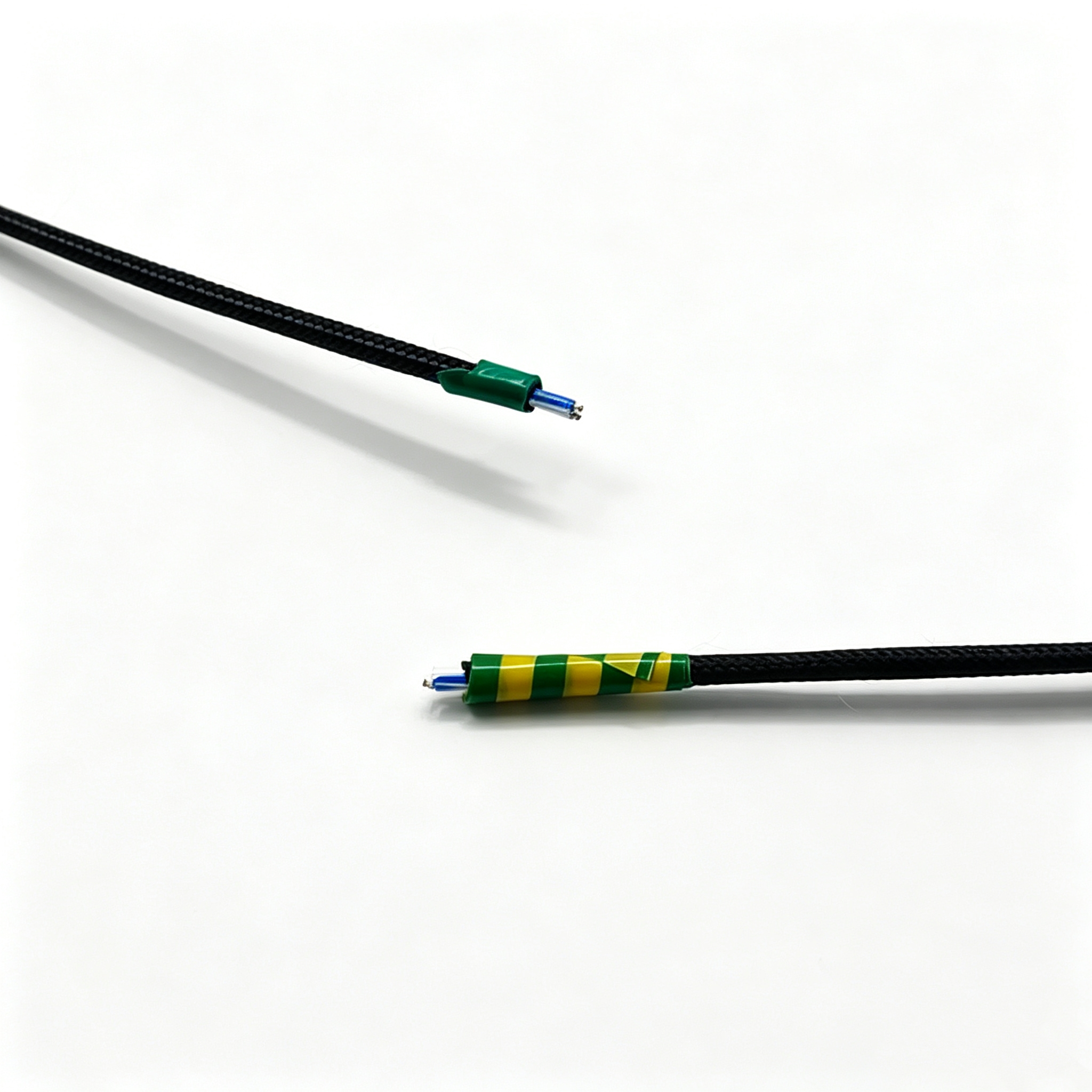

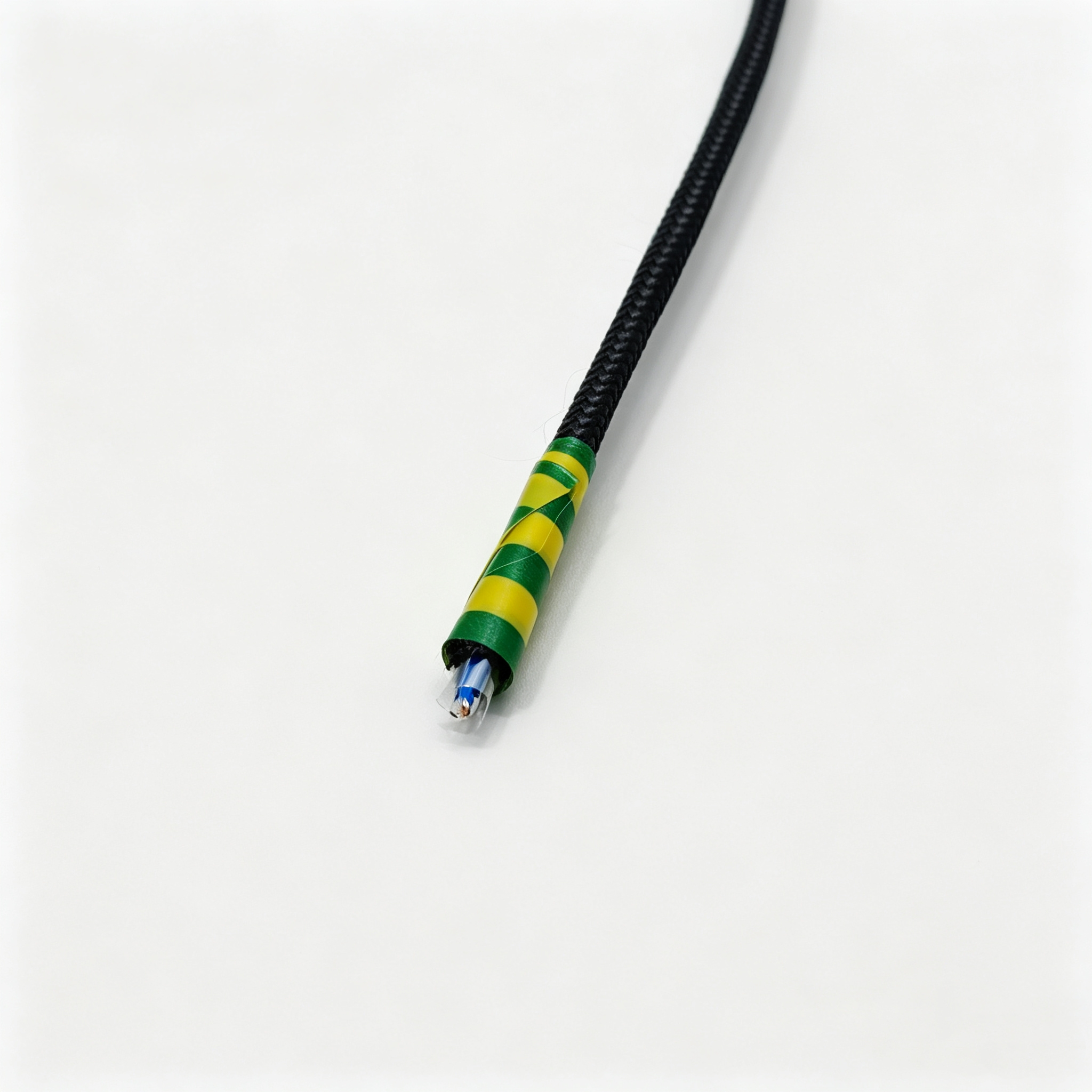

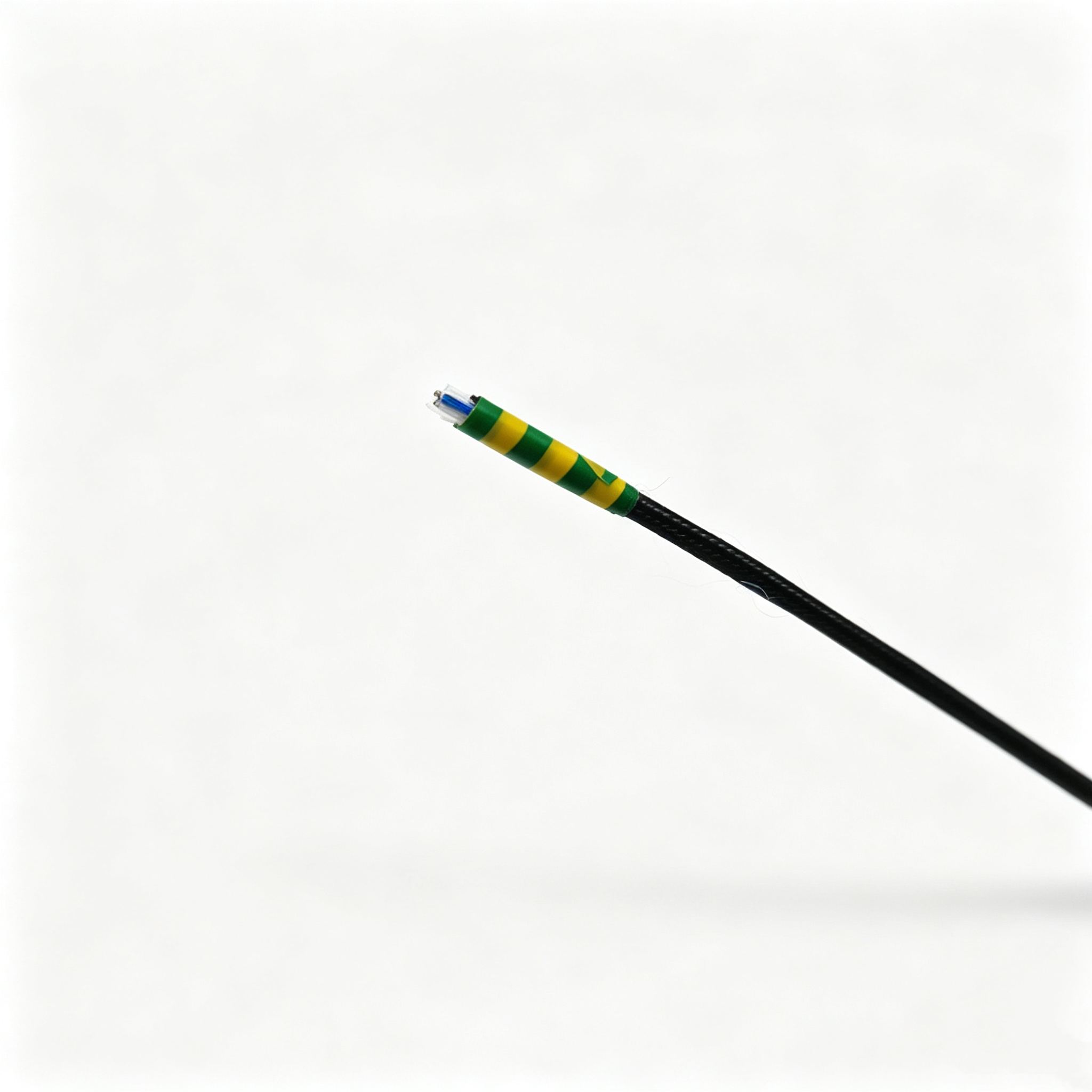

系留无人机执行长时间悬停、中继通信与空中照明等任务时，飞行器需要与地面电源保持持续连接，连接用的系留缆既要传输电能与信号，又要在风力、收放和反复弯折下保持结构完整。这款双芯系留缆按轻量化思路设计，导体、绝缘、承力填充与编织外层分区布置，缆体细、轻、柔，适合较长的悬停线路使用。
与普通无人机用线相比，系留缆的工作状态更接近固定连接：一端固定在机载端，另一端连接地面收放或供电单元，长期承受自重与拉力，同时对弯折次数敏感。因此在结构上把导电单元与承力单元分开布置，避免拉力直接作用在绝缘芯线上，是本类产品普遍采用的做法。
从使用角度看，系留缆需要关注的重点集中在线路连续性与外层防护上：芯线在反复弯折处容易疲劳，外层编织一旦磨破，承力能力就会明显下降。因此设计时既要让芯线绞合柔软、弯曲时受力均匀，也要让编织层紧密贴合缆芯，减少层间相对滑动，同时留出手工端接所需的操作余量。
结构与材料
- 导体：镀锡铜丝绞合，7/0.2（截面 0.2mm²），由 7 根 0.2mm 镀锡单丝同向绞合而成。镀锡层有两个作用，一是抑制铜丝在潮湿环境下氧化，二是便于焊接与端接。
- 绝缘：FEP，厚度 0.25mm，芯线绝缘外径 1±0.08mm，两芯分别采用蓝色与白色，便于端接时区分极性。FEP 属于氟塑料，介电性能稳定、耐温与耐化学性好，适合轻量化细径电缆。
- 成缆与填充：两芯同向绞合成缆，缆芯间放置 2 根 0.5mm 尼龙线，作为辅助承力与抗压元件；成缆外绕包聚酯带，起到隔离、定型与保护芯线的作用。
- 外护套：黑色防弹丝编织，单根 800D、16 锭，编织层即最外层，本结构不另挤出护套层。编织层承担主要抗拉与耐磨功能，同时保持缆体柔软。
结构思路可以概括为小截面导电单元、独立承力单元、薄绝缘与编织外层。这种组合让缆体在保持较低单位长度重量的同时获得较好的抗拉能力，代价是外部防护依靠编织层，使用中需要避免尖锐划伤与碾压。
关键特性
- 轻量化：细径双芯结构，单位长度重量低，适合对整机重量敏感的平台。
- 承力与导电分离：拉力由尼龙线与编织层承担，导电芯线不直接受力，有利于延长使用寿命。
- 耐磨耐弯折：外层编织紧密均匀，配合柔软绞合芯线，适应反复收放与缠绕作业。
- 电气稳定：氟塑料绝缘的介电性能受温湿度影响小，适合长时间连续供电。
- 端接方便：芯线颜色区分、导体镀锡，便于制作接头与日常检修。
- 柔软易布线：缆体弯曲半径小、回弹小，便于在机臂、绞盘与布线槽内布置。
电气与机械性能
- 成品外径：2.3mm，以最外层编织层外径计，不另挤出护套。
- 参考重量：约 9.2 g/m，实际以成品实测为准。
- 额定电压与载流量：与导体截面、使用长度和散热条件相关，以双方确认的规格文件为准。
- 温度等级：可按项目需要选用相应耐温等级的绝缘与编织材料，具体温度范围以双方确认的规格文件为准。
- 抗拉强度与最小弯曲半径：随芯数、截面与使用工况变化，不作单一固定值承诺，可在规格文件中约定。
- 电气性能：绝缘电阻与耐电压等指标按成品检验项目确认；导体为多股绞合结构，柔软度与弯曲疲劳性能较好。
典型应用场景
- 系留无人机地面供电与信号回传：飞行器悬停期间由地面电源持续供电，缆体同时传输控制与图像信号。
- 系留浮空平台：用于球载平台或系留平台与地面之间的电力与数据连接。
- 车载与船载移动平台：在移动场景中反复收放，要求缆体柔软、耐磨、抗拉可靠。
- 试验与临时测试线路：需要轻质、小外径且能承受一定拉力的连接场合。
- 应急通信与监测：在需要地面持续供电、机载设备长时间在空工作的场合使用。
选型与定制提示
- 芯数与导体截面可按供电电流、线路损耗与悬停长度确定，必要时可采用多芯或加大截面。
- 需要同时传输光信号时，可在成缆中复合光纤单元，形成光电复合结构。
- 长度、盘具与端接方式按项目工况确定，两端接头可按需预制。
- 使用环境中的潮湿、盐雾、紫外线与机械摩擦会影响材料选择，可在规格文件中约定。
- 对抗拉要求更高的场合，可增加承力元件规格或调整编织结构，整体仍保持小外径与柔软性。
- 颜色与表面标识可按项目要求约定，端接方式、屏蔽与接地处理也可一并确认。
- 具体参数以双方确认的规格文件为准，可按项目定制。
