产品概述
本产品是一款面向水下与长期潮湿环境使用的水密复合电缆，在同一护套内集成两路电力芯与两路信号芯，可在一根缆上同时完成供电与信号传输，减少水下设备所需的布线数量与接头数量，从而降低渗水与故障风险，也便于设备的收放与维护。

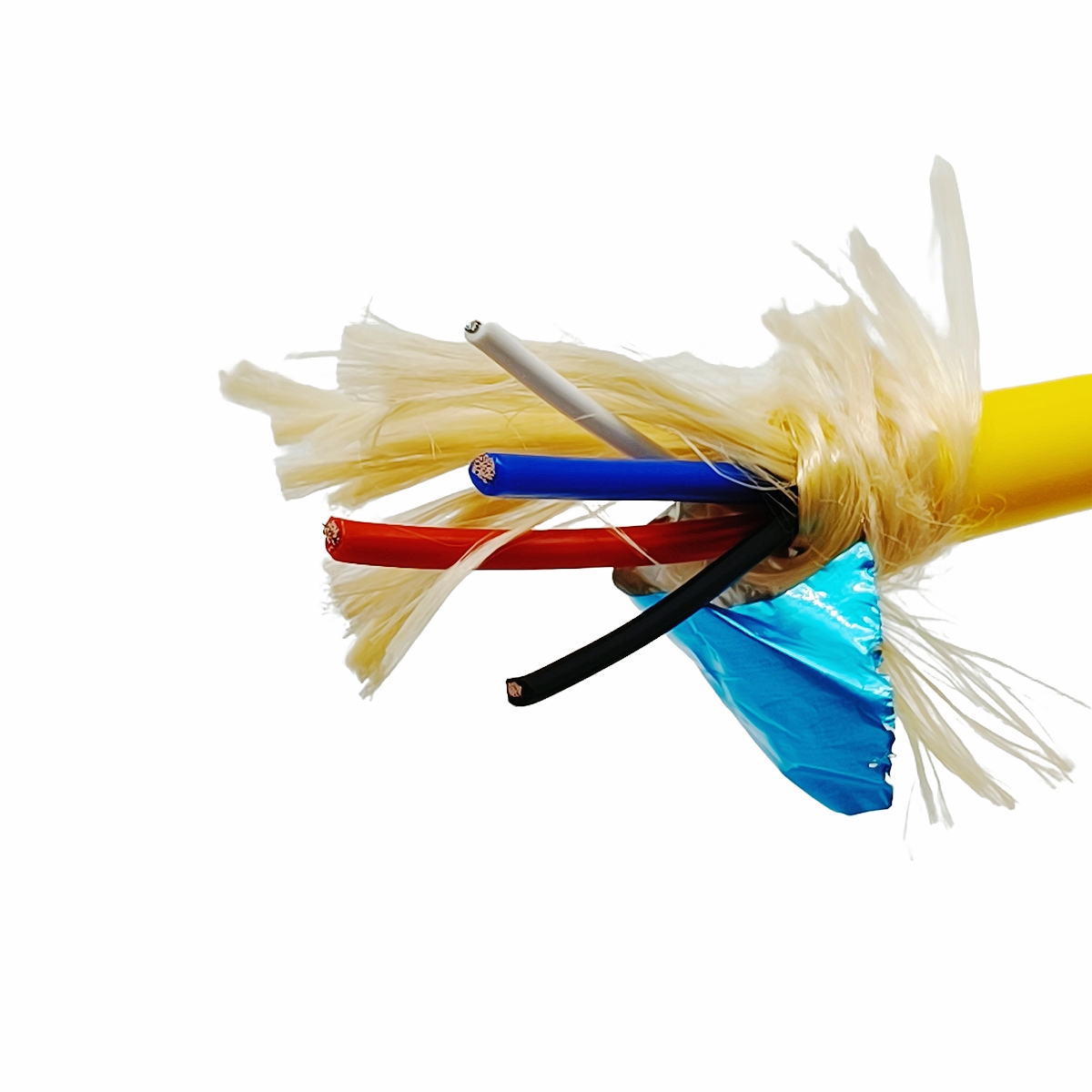

缆芯采用一次成缆结构，成缆后依次设置屏蔽层、纤维编织加强层与挤出护套。承力元件与导体分层布置，拖拽与提拉时由纤维层承担拉力，导体不直接承受拉伸载荷，避免芯线被拉长或拉断。绝缘与护套分别选用吸水率低的绝缘材料和耐水解的弹性体护套料，成品外观为黄色，便于水下观察与定位。
整体结构兼顾水密性、柔顺性与机械强度，适合作为水下设备、水下系留平台与探测装置的供电信号复合缆使用。
结构与材料
- 导体：镀锡铜，74/0.15。电力芯截面积 1.31mm²（16AWG）；信号芯结构为 28/0.15，截面积 0.5mm²（20AWG）
- 导体绞合：同向绞合，绞合紧密，电力芯绞合外径 1.5mm，信号芯绞合外径 0.91mm
- 绝缘：PE，厚 0.55mm。电力芯绝缘外径 2.6±0.05mm，芯线颜色红、蓝；信号芯绝缘厚 0.45mm、外径 1.8±0.05mm，芯线颜色黑、白
- 成缆：四芯同向绞合成缆，成缆外径 5.2±0.5mm
- 加强元件：LCP 纤维，4 根 3000D 承力纱与缆芯平行布置；外层为 16 锭纤维编织层，编织覆盖率约 50%
- 屏蔽层：铝箔绕包，包覆在成缆芯外、编织层内

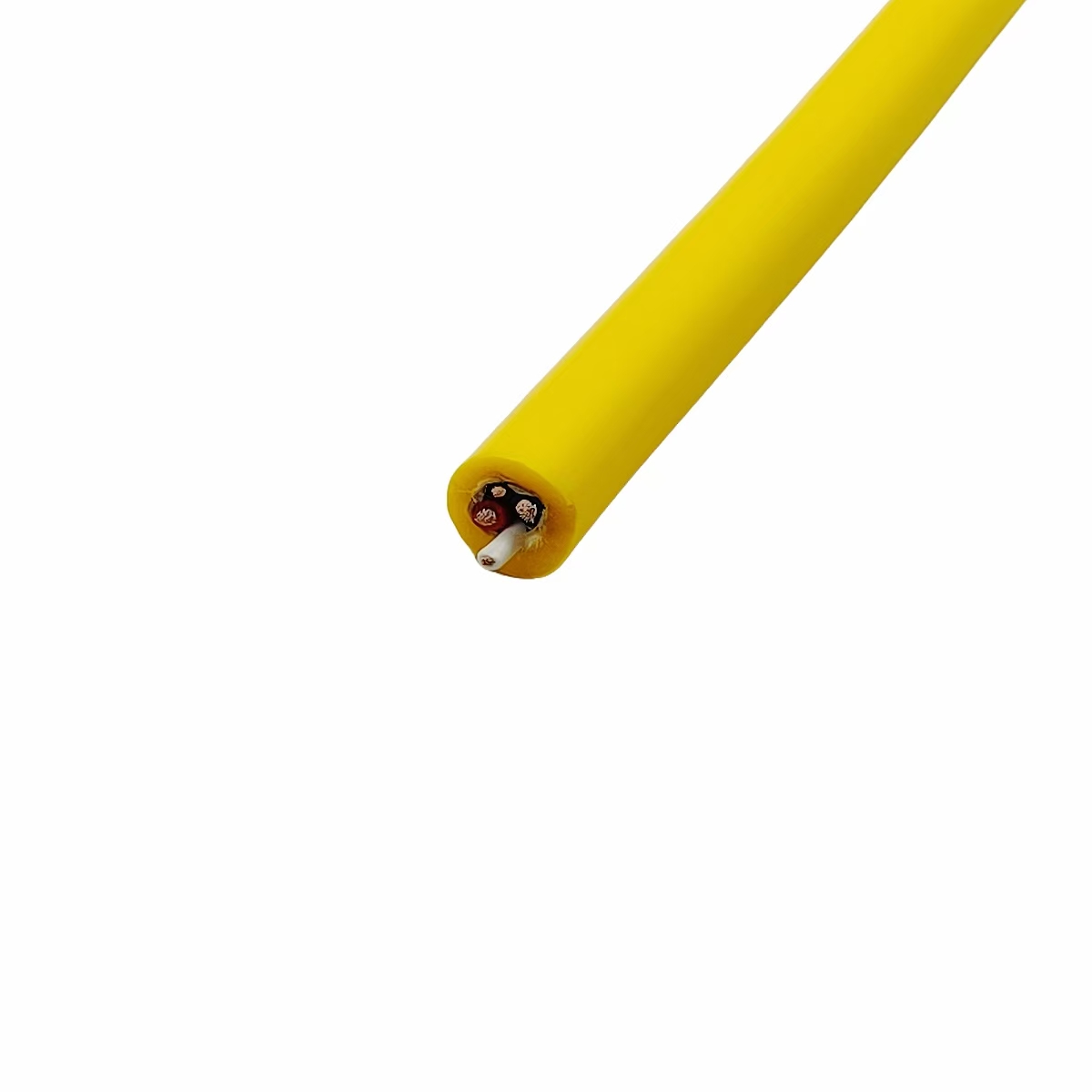

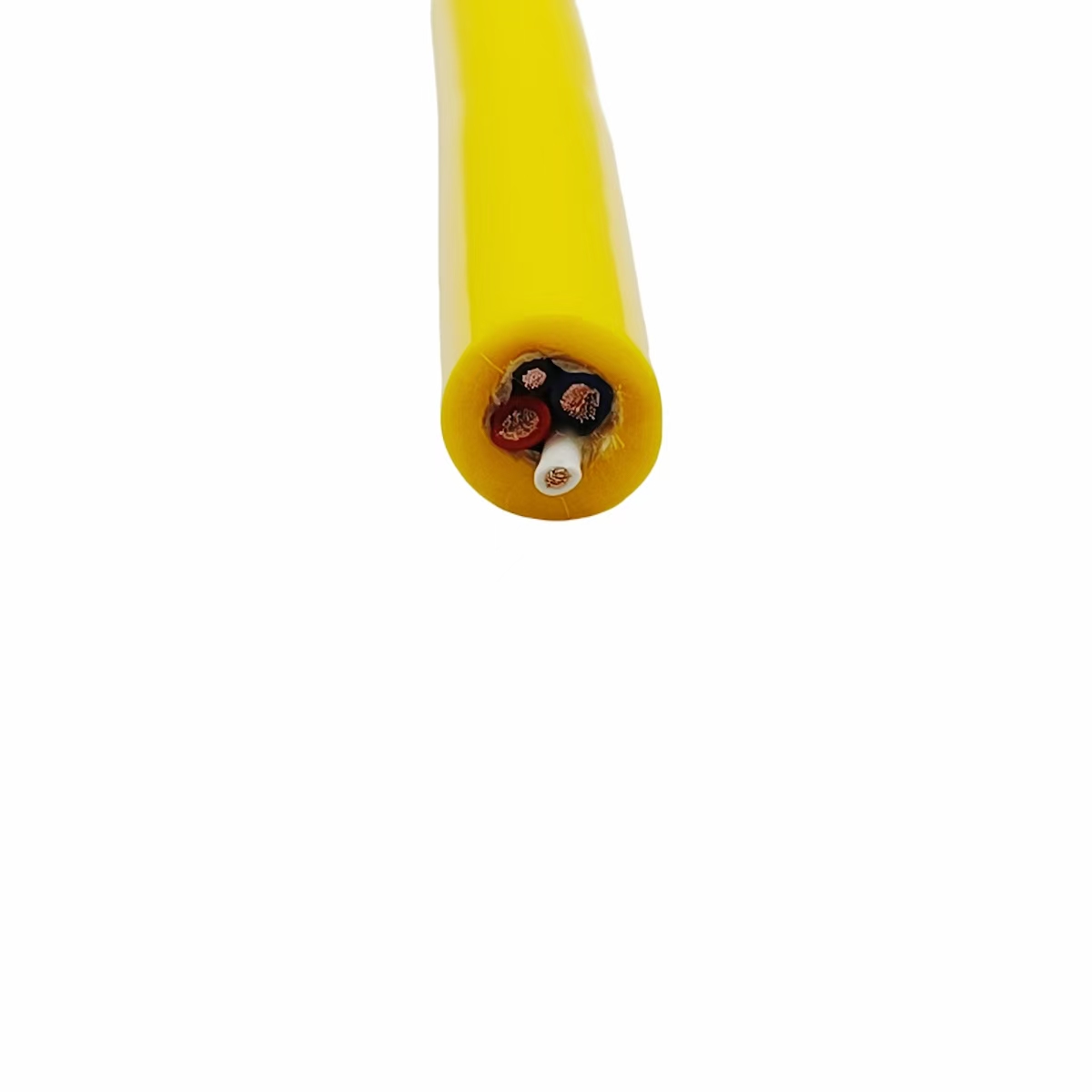

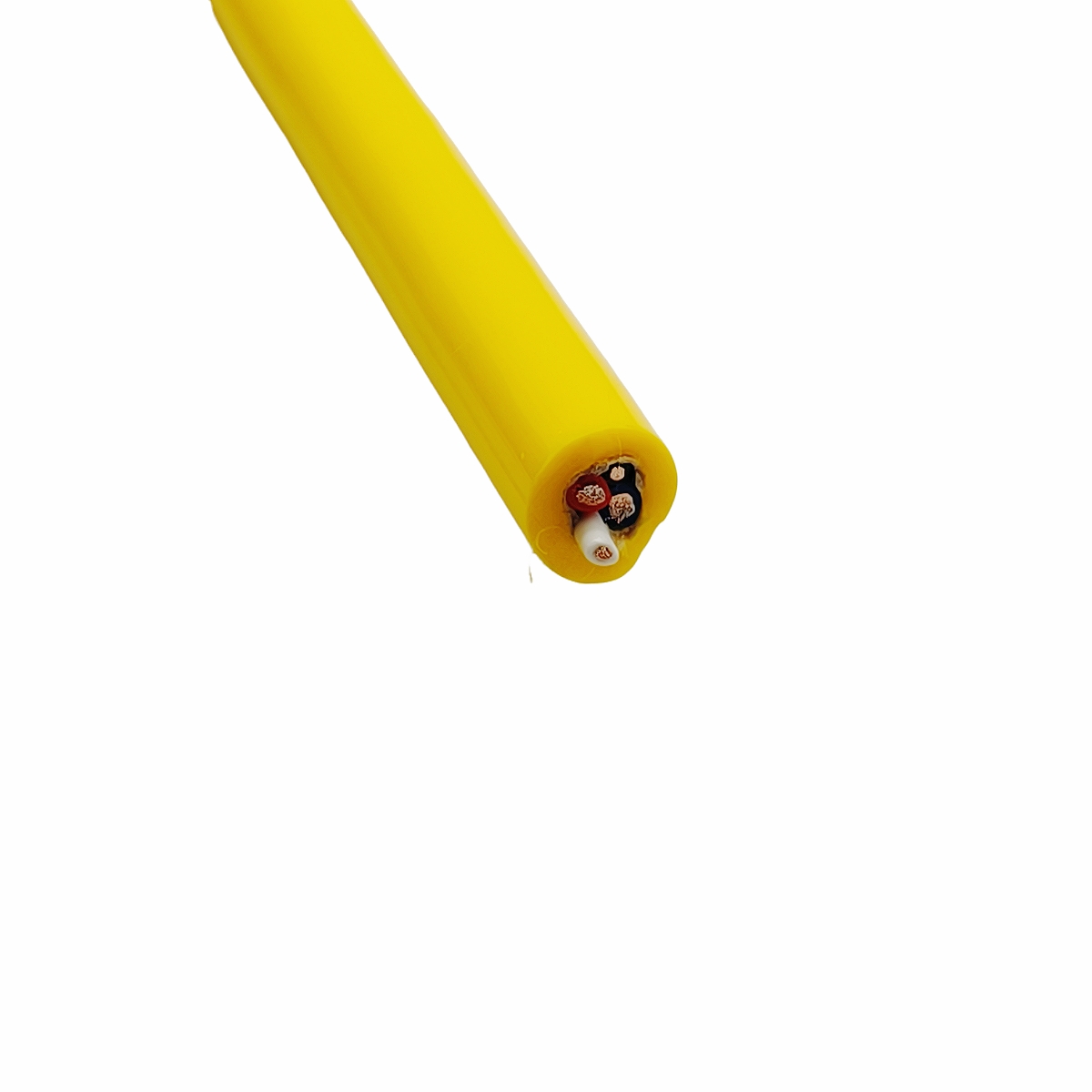

- 外护套：TPU，厚 2.0mm，黄色。挤出成型，成品外径 10±0.3mm
关键特性
- 水密与阻水：成缆芯外依次设置绕包、编织与挤出护套，形成多层阻挡，具备纵向阻水能力，适合长期浸水工况
- 承力独立：承力纤维与导体分层布置，受力时载荷由纤维层承担，可降低芯线受损与断裂的风险
- 屏蔽抗干扰：屏蔽层包覆在缆芯外，减少电力回路对信号回路的干扰，利于信号稳定传输
- 柔顺易敷设：缆芯同向绞合、绞合紧密，缆身较柔软，便于在设备内部绕行、收放与盘绕
- 耐环境性：护套料耐水解、耐磨损、耐油污与常见化学介质，适应海水与潮湿环境
- 识别性好：护套为黄色，在水中辨识度高，便于水下观察、回收与日常维护
电气与机械性能
- 额定电压：以双方确认的规格文件为准
- 工作温度范围：以双方确认的规格文件为准
- 最小弯曲半径：以双方确认的规格文件为准
- 抗拉强度：以双方确认的规格文件为准
- 绝缘电阻与耐压性能：按项目要求测试，以双方确认的规格文件为准
- 导体直流电阻：以双方确认的规格文件为准
典型应用场景
- 水下观测设备：为水下摄像、照明、声学设备与各类传感器提供供电与信号通道，满足同缆输电与数据回传的需要
- 水下系留平台：作为系留缆使用，向水下平台输电并回传数据，在反复提拉与收放工况下保持结构稳定
- 缆控潜水器与水下作业装备：适用于需要电力与信号复合传输的遥控潜水器、水下机械臂与作业工具
- 海洋工程监测：适用于长期置于水下或多潮位环境的在线监测仪表、采样装置与数据采集系统
- 船用与码头设备：需要耐水解、耐磨损电缆的移动供电与信号连接场合，如移动式水下设备供电
敷设与使用建议
- 收放与牵引：敷设时尽量由承力层承受拉力，避免直接拉拽芯线或用力过猛造成导体损伤
- 弯曲控制：绕行与盘绕时避免急弯，也不要长期在同一位置反复折弯，以免绝缘与屏蔽层受损
- 接头处理：端部接头与分支部位建议做密封处理，使水密性能在接头处得以延续
- 固定方式：使用夹具或扎带固定缆身时保持夹持力均匀，避免局部压扁护套
- 存储与运输：成盘存放于阴凉干燥处，避免长时间暴晒、重压与锐器挤压
选型与定制提示
- 芯数与截面积、屏蔽形式、护套颜色、成品外径均可按项目需求调整
- 使用水深、工作拉力、弯曲频次与接触介质会影响结构选型，建议在选型时一并说明
- 需要更高抗拉性能时，可调整承力元件的规格与布置方式
- 需要更小外径或更轻重量的方案，可结合芯线组合方式一并确认
- 端部接头、分支处理与长度分盘方式可按项目提出，具体以双方确认的规格文件为准
