产品概述
纵向水密电缆 2×22AWG+STPCAT6-100KG 属于纵向水密型复合结构特种电缆，在一根缆体内同时布置两芯动力线与一路六类（CAT6）对绞屏蔽数据单元，让水下设备的供电与网络数据回传由同一根缆完成，减少穿刺、舱壁开孔与线束数量，也降低了水下连接件与水密接头的配接难度。
缆芯按纵向阻水的思路设计：各单元之间的空隙用阻水胶与填充条填实，外表再以聚酯带与无纺布绕包，海水或冷凝水难以沿着缆体纵向在缆芯内部渗流，适合需要长期浸没、频繁入水或存在反复温变的工况。
缆体同时承载动力回路与屏蔽数据回路，两部分的绝缘、屏蔽与承力结构彼此独立布置：既照顾了供电芯线的载流需求与柔顺性，也让数据单元的对绞与屏蔽保持完整，避免动力回路对数据信号造成干扰。
结构与材料
- 导体：裸铜丝绞合，19/0.15（动力芯线，截面约 0.34mm²）
- 数据线导体：裸铜丝绞合，7/0.2
- 绝缘：PE，厚 0.3mm（动力芯线绝缘外径 1.3mm）
- 数据线芯线绝缘：PE，厚 0.22mm

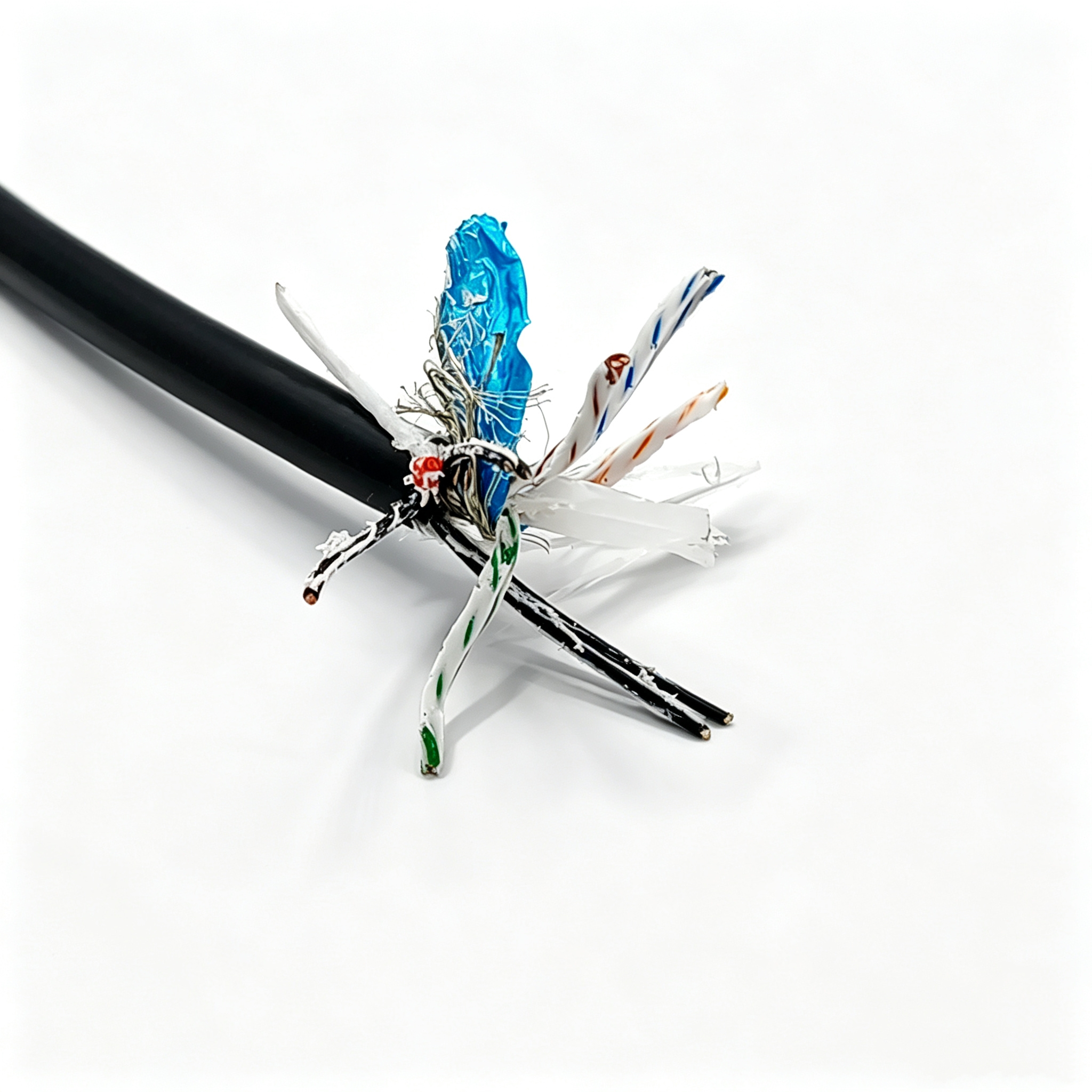

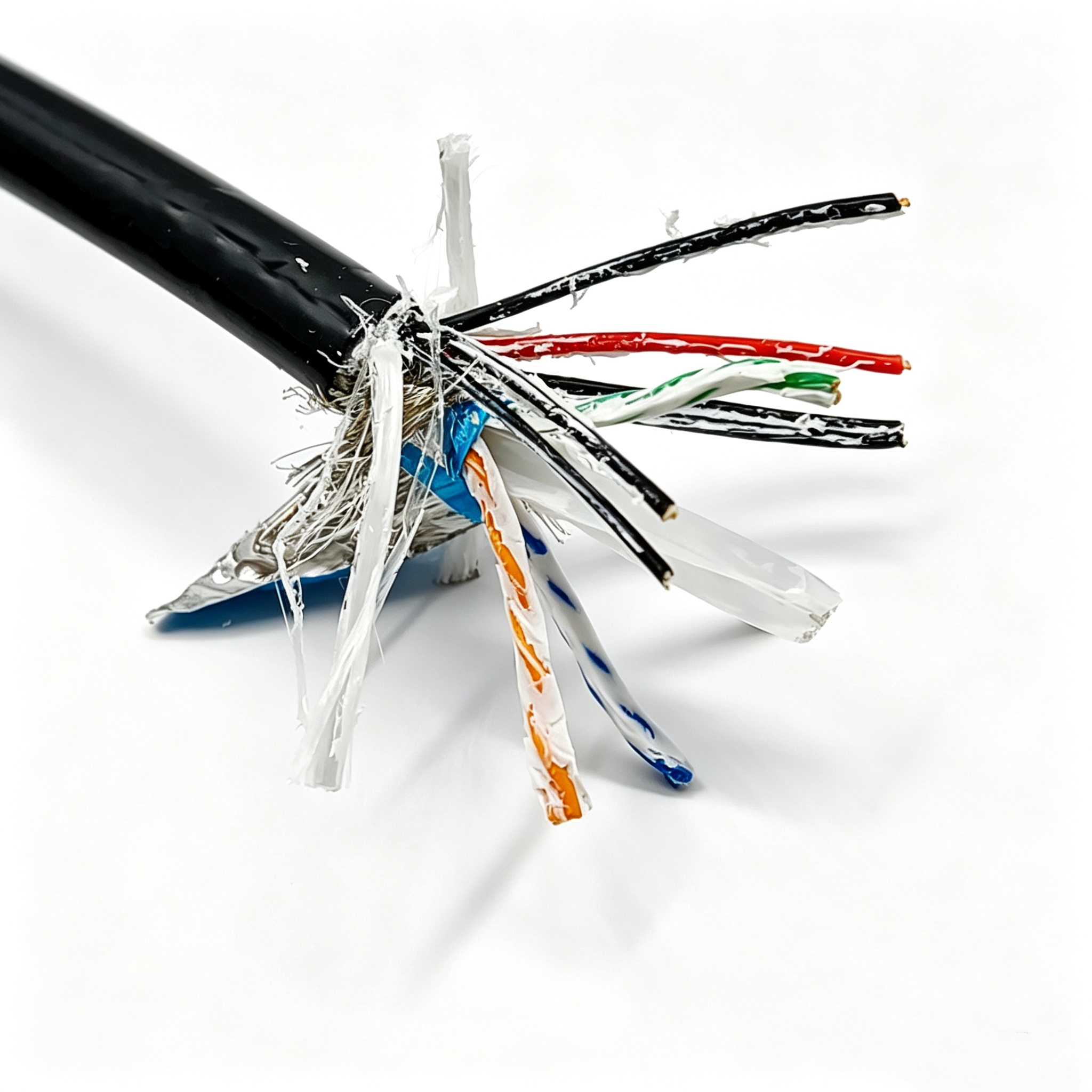

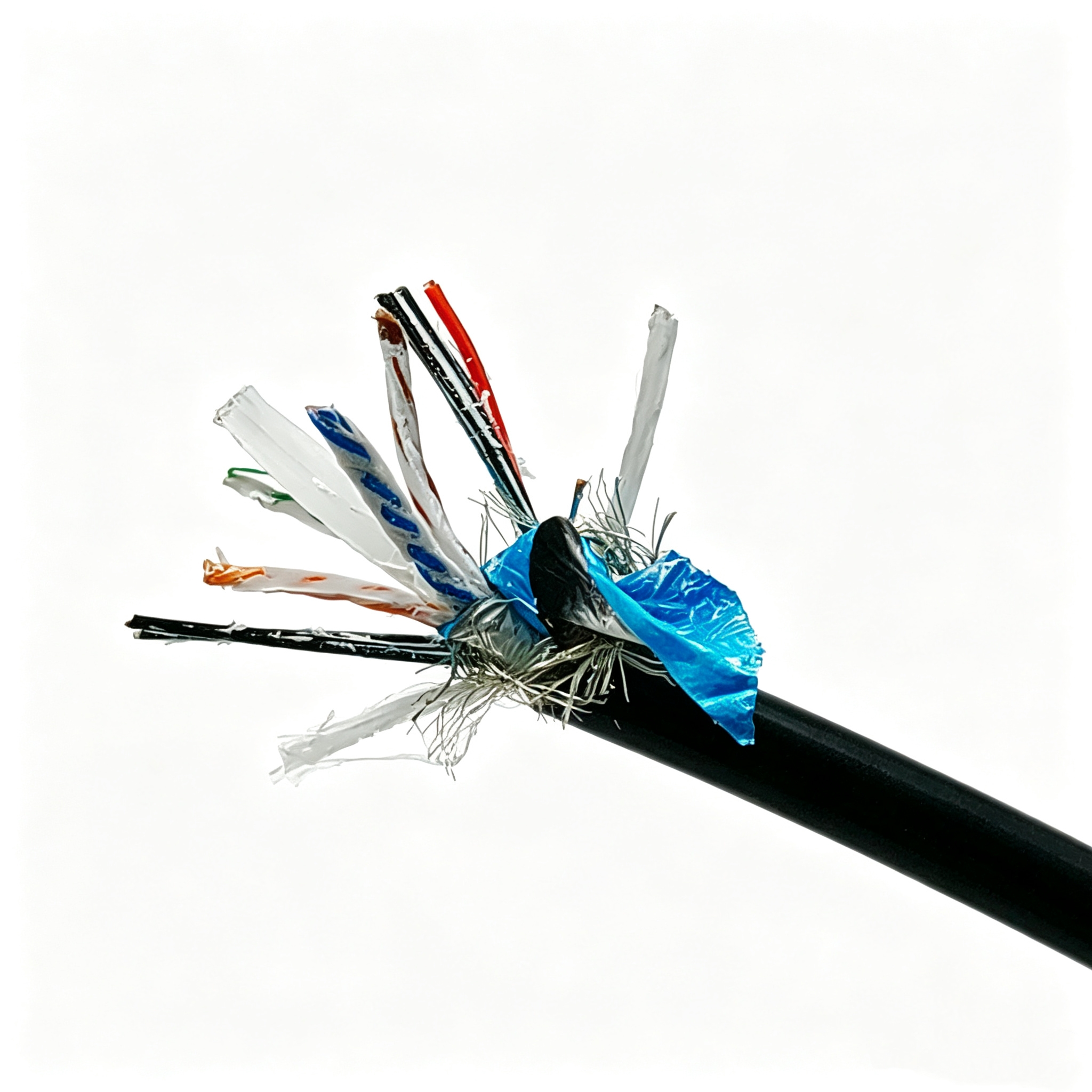

- 数据单元结构：四对对绞芯线加十字填充骨架，内包阻水胶与铝箔，外层为镀锡铜丝编织屏蔽，编织覆盖率约 80%
- 承力元件：LCP 3000D 纱线，内嵌在 PE 填充条中随成缆布置，芯间空隙以阻水胶填实
- 内衬绕包：聚酯带加二层无纺布
- 外护套：TPU，厚 1.0mm，黑色，挤压成型

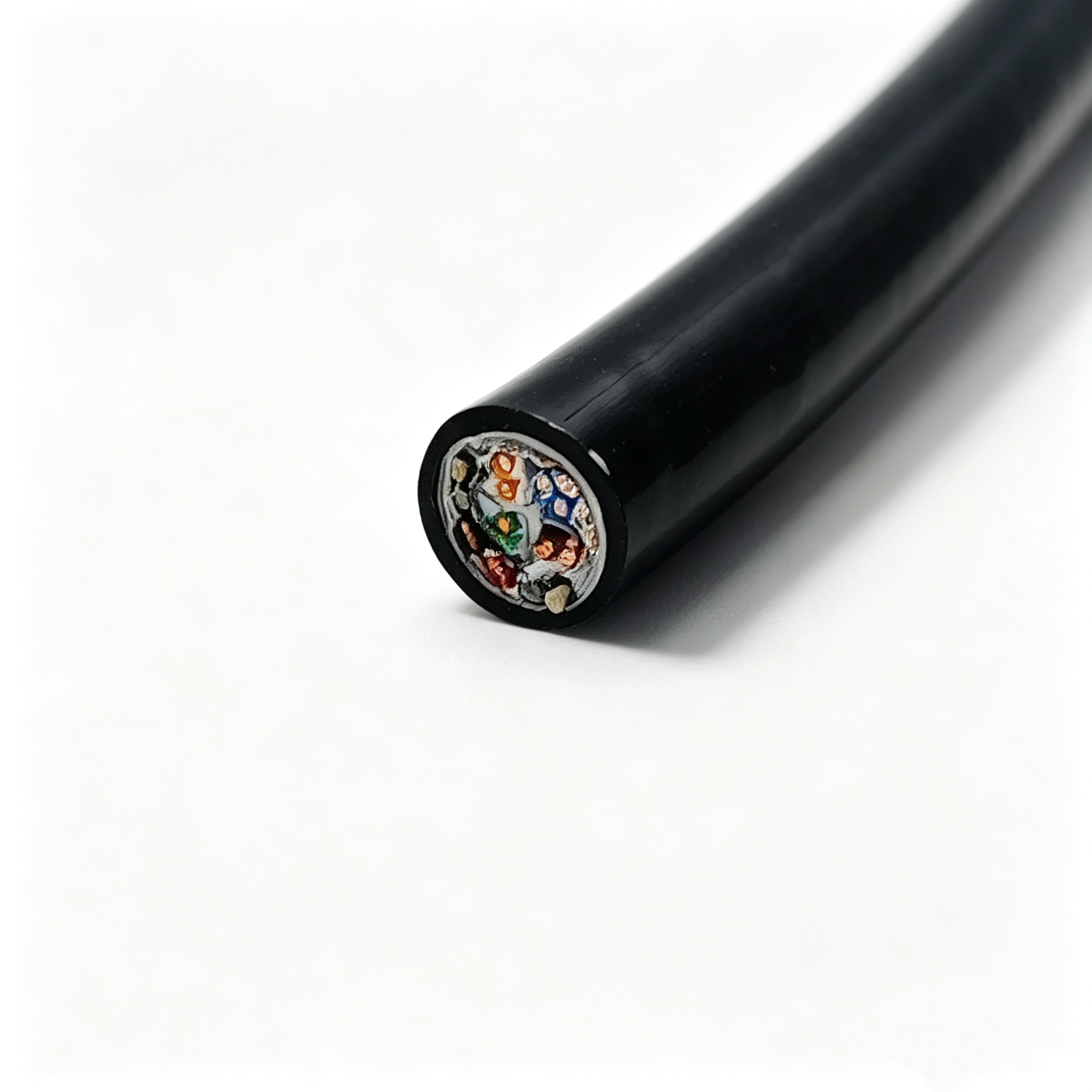

- 成缆外径：6.6±0.2mm；成品外径：8.4±0.3mm
动力芯线采用多股细铜丝绞合，绞合方向与成缆方向配合，使缆体在反复卷绕时不易散股；数据单元的对绞结构配合铝箔与镀锡铜丝编织屏蔽，形成连续的屏蔽层，屏蔽层外先绕聚酯带再叠无纺布，既防止屏蔽层在挤护套时被拉伤，也起到一定的缓冲与隔热作用。
护套选用黑色 TPU 材料，以挤压方式紧密包覆在无纺布内衬之外，缆芯与护套之间不残留连续缝隙；材料本身耐水解、耐油，表面致密、不易吸水，适合长期在水下或潮湿环境中使用。
关键特性
- 纵向阻水：芯间空隙由阻水胶与填充条填实，水压沿缆体纵向的渗流通道被大幅度阻断。
- 动力与数据同缆：两芯动力线负责设备供电，六类屏蔽数据单元负责网络数据回传，一次敷设即可满足两类需求。
- 屏蔽完整：数据单元的对绞、铝箔与镀锡铜丝编织三层配合，抑制外部电磁干扰，同时降低动力回路对数据信号的串扰。
- 承力元件独立布置：承力纱线不参与导电，牵引、卷绕与反复弯曲时主要由承力结构受力，动力芯线与数据单元不直接承力。
- 耐水解与耐油：TPU 外护套对海水、油污与常见化学介质有较好的耐受性，护套表面致密，不易吸水。
- 柔顺易敷设：成缆结构与填充单元相互配合，缆体保持柔软，可在较小空间内完成布线、收放与穿管作业。
电气与机械性能
缆体在成缆完成后进行通电检查与绝缘检测，动力回路与数据回路分别验证，确认绞合、屏蔽与护套工序未对芯线造成损伤；成品按项目要求完成出厂前测试后交付。
- 额定电压：以双方确认的规格文件为准。
- 温度范围：以双方确认的规格文件为准。
- 最小弯曲半径：以双方确认的规格文件为准。
- 抗拉承力：按型号标注的承力等级配置承力元件，具体数值以双方确认的规格文件为准。
- 电性能一致性：动力芯线与数据单元在成品状态下分别测试，屏蔽层连续性单独检查。
由于不同项目的电压等级、敷设方式与承力要求差别较大，上述指标不建议直接套用，选型时以双方确认的规格文件为准，也可在样品阶段实测确认。
典型应用场景
- 水下机器人及水下作业装备的供电与数据复合传输线路。
- 水下摄像、照明与云台设备的动力与控制布线。
- 水下传感器、声呐与监测阵列的信号回传。
- 船载、浮台及海上平台设备的水下延伸段。
- 水池、试验场与检测装备的浸水工况布线。
- 海洋牧场、水利闸控等长期浸水环境的监测线路。
在这些场景中，缆体通常需要同时面对弯曲、卷绕、水压与油污，复合结构可减少独立敷设动力缆与网线带来的配接点，降低水下故障概率。
选型与定制提示
- 芯数、截面与数据单元类别可按项目需要组合，也可在同类结构中调整动力与数据回路的配比。
- 屏蔽形式、护套材质与颜色、承力等级、盘长与端头处理均可协商。
- 需要长期浸没或承受反复卷绕时，建议在选型阶段一并明确承力等级、敷设方式与收放工况，便于结构一次性定型。
- 结构与尺寸以双方确认的规格文件为准，可先提供样品与图纸确认，再安排批量生产。
