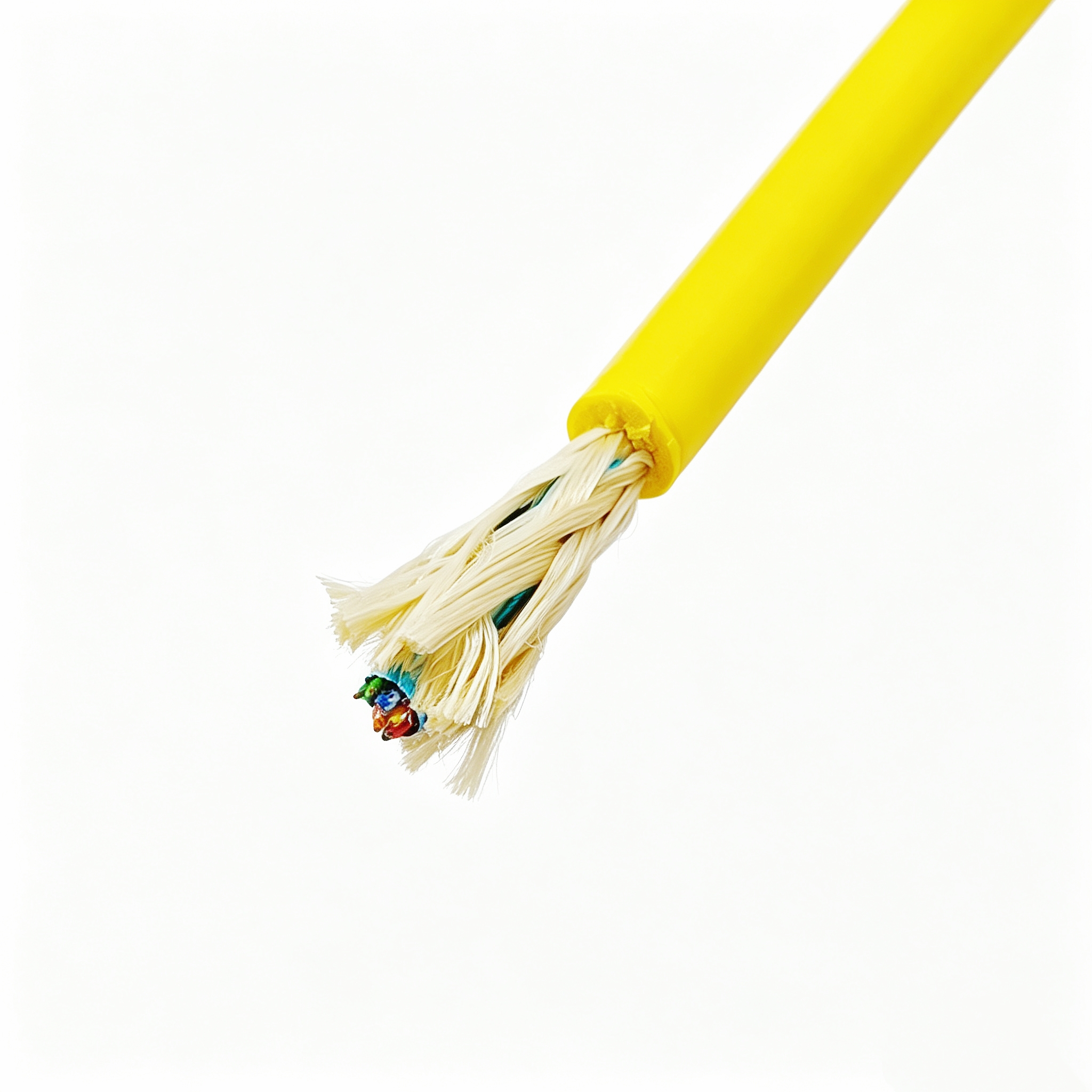

ROV 电缆是一种面向水下机器人收放与作业系统的复合水密电缆，在同一根缆体内同时承担电力输送、控制信号传递、数据通信与承力收放等多重功能。与普通水下电缆相比，它的设计重点在于把电与力分开处理：电气线芯只负责传输，收放过程中产生的拉力由独立布置的承力元件承担，避免线芯长期受力而出现伸长或断芯。本型号采用动力线芯、双绞屏蔽信号线芯、单模光纤单元与芳纶承力元件复合绞合的结构，外层护套由发泡层与实心层共同构成，使电缆在水中的自重接近所排开海水的重量，收放时不易形成过大的垂弧，也能减轻水下机器人与收放绞车的负担。
导体：铜丝绞合，24AWG（0.2mm²）
绝缘：PE
外护套：TPU，厚 2.4+0.6mm，黄色

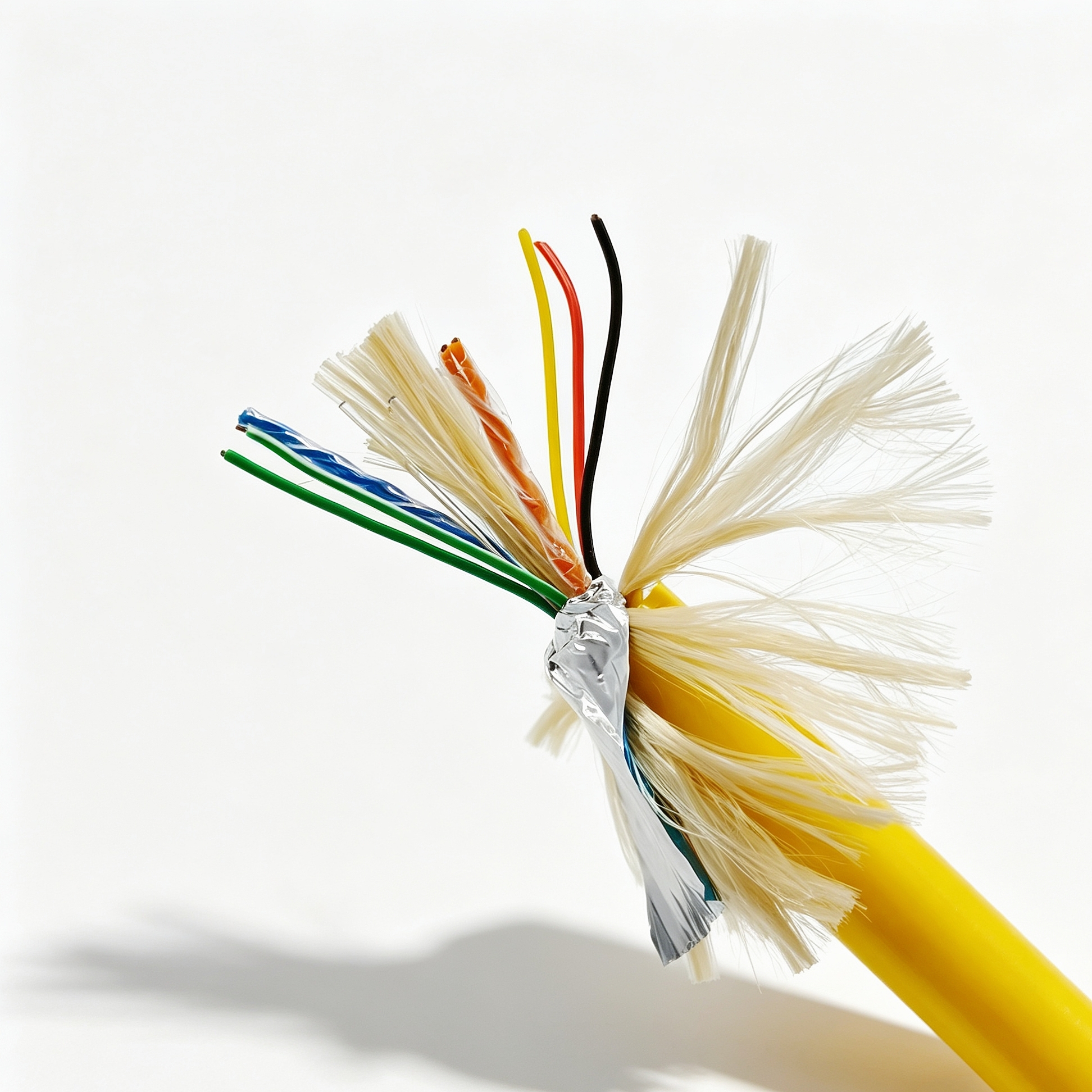

动力线芯由四根绝缘单线组成，绝缘料选用聚乙烯，单线之间以黑、红、黄、绿等颜色区分，便于在缆体两端对位接线，也便于现场排查与维护。信号线芯由两对双绞线与一根独立单线构成，线芯标称截面为 26AWG，双绞结构可以抑制线对之间的串扰，独立单线可用于备用或特定控制信号，实际使用方式以两端接插件的定义为准。缆内同时布置单模光纤单元，承担远距离数据回传任务，光纤单元在成缆时留有适当余长，收放拉伸时不会首先受力，从而保护纤芯不受损伤。
承力元件采用芳纶纤维纱线与电气线芯一起成缆，作为整根电缆的主要受力单元，其标称承载能力为 635KG 级。缆芯采用左向绞合，绞合外径控制在 4.5±0.5mm 范围，绞合参数配合各单元的外径选取，使缆芯圆整、各单元之间受力均匀、成缆后不易松散。缆芯外纵包铝箔屏蔽层，铝箔金属面向内，并配一根 7/0.15 镀锡铜排流线，为屏蔽层提供连续的低阻泄放通道。屏蔽层外设置十六锭编织层，采用 8+8 锭配置，编织覆盖率约为 50%，兼顾屏蔽的连续性与缆体的柔软程度。
外护套采用热塑性聚氨酯材料挤包，内层为发泡结构、外层为实心结构，成品外径控制在 11±0.5mm。发泡层的作用是降低整根电缆的比重，使它在水中接近零浮力状态；实心外层则提供连续的耐磨、耐水解与耐海水腐蚀保护。护套颜色以黄色为主，也可采用本色，可按项目要求调整。
电缆的电气性能与机械性能随使用工况和两端接插件形式而变化。绝缘电阻、耐电压水平、屏蔽抑制效果以及抗拉、抗弯、耐磨、耐水解等指标，均需结合使用水深、收放频次与配套接头确定，具体数值以双方确认的规格文件为准。需要说明的是，该结构中的光纤单元、信号线对与动力线芯相互独立，任何一组的电气参数都应单独确认，不宜用整根缆体的综合指标代替单项指标。对于长期在海水环境中工作的场合，护套的耐水解性能与屏蔽层的连续性尤其需要关注，建议在缆体两端做好密封与应力释放处理。
该结构电缆主要面向水下机器人系统、水下作业工具与水下观测设备，用于把甲板供电、控制指令与传感器数据在同一根缆体内传输，同时依靠承力元件完成布放与回收。也可用于水下摄像与照明系统、水下机械手、水下检测与调查设备，以及需要在水面与水下设备之间建立动力与数据通道的其他场合。当作业深度较大或海流较急时，近零浮力的护套结构有利于减小缆体垂弧与缠绕风险；当作业需要频繁收放时，多股绞合导体与编织层的组合有助于延长使用寿命。对于需要在缆体上追加固定件或浮体附件的场合，应提前说明，避免现场施工损伤屏蔽层与护套。
选型时应先明确动力线芯的数量与截面、需要的信号对数、是否配置光纤，以及收放方式与所需承载等级，再确定护套形式与成品外径。若使用环境中存在油污、化学介质或长期浸泡工况，应向供方说明，以便确认护套结构与两端密封方式。颜色标识、长度与两端处理方式可在签约时约定；不同项目的接插件与密封方案差异较大，建议在规格文件中一并明确，并以双方确认的规格文件为最终依据。
