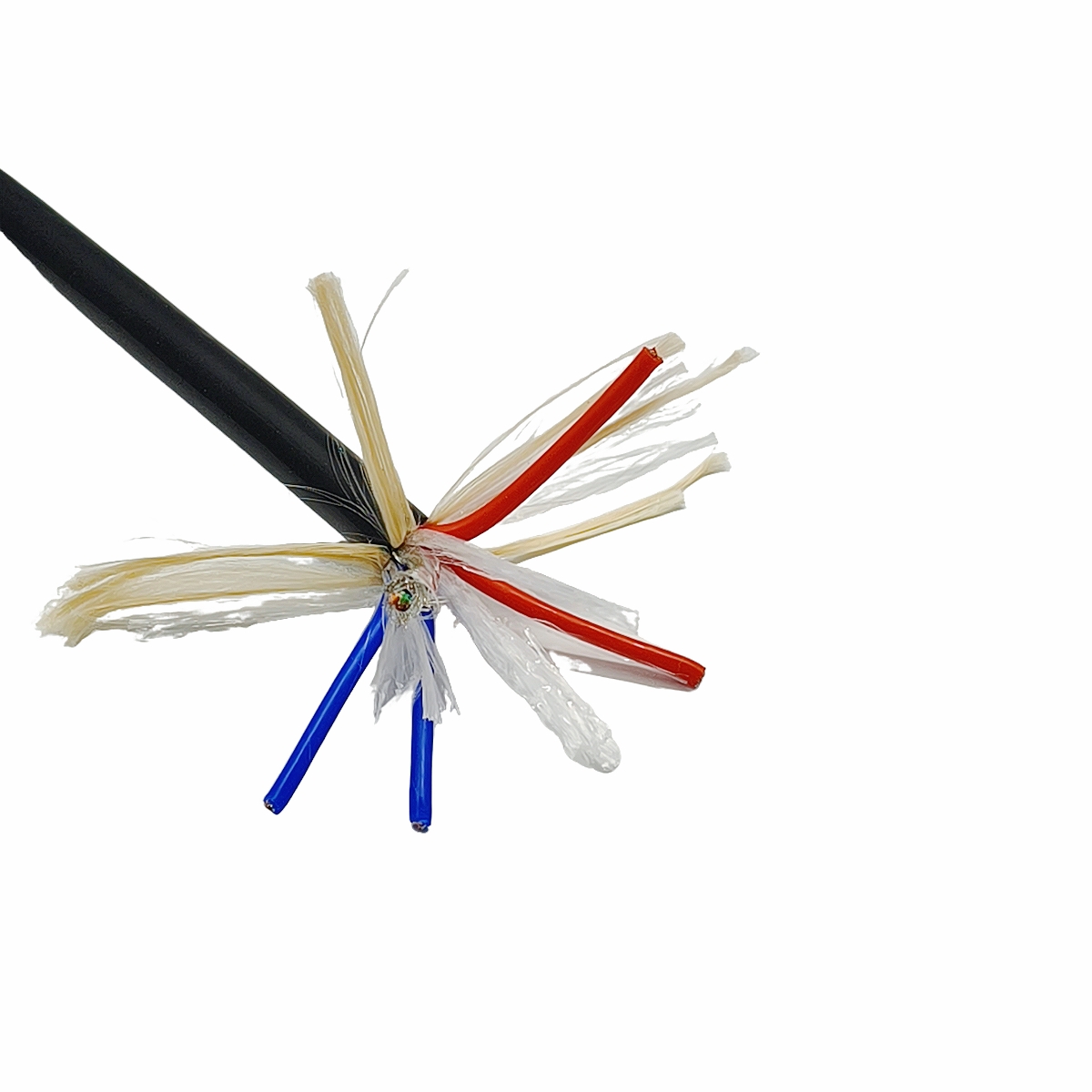

弹簧电缆 PDK71902-7×1.5No.02

产品概述

PDK71902-7×1.5 是湃德电缆面向工业设备移动连接场景开发的弹簧电缆（螺旋电缆）产品。多根绝缘线芯绞合成缆后挤包外护套，再经卷绕定型，制成可自由伸缩的螺旋线圈形态，两端保留直线段用于固定与接线。在设备存在往复位移、需要短距离连续收放的部位，固定长度的普通电缆往往因反复弯折而提前失效；弹簧电缆把富余长度收纳在线圈中，使电缆在使用过程中始终处于弹性可控的伸缩状态，减少拖地、缠绕以及被运动部件挂扯的风险，同时节省设备内部与周边的布线空间。

该产品的定位是通用工业级伸缩连接线，适用于中低行程、中低频率的移动连接需求。整根成品由导体、绝缘、成缆结构与外护套组成，材料体系以裸铜、聚乙烯绝缘与聚氨酯护套为主，兼顾导电性能、绝缘可靠性与外护套的耐磨耐油特性。

结构与材料

导体采用裸铜绞合结构，单根芯线的绞合规格为 84/0.15，绞合外径 1.59mm，绞合均匀以保证弯曲时的柔顺性。绝缘层材质为 PE（聚乙烯），绝缘平均厚度 0.56mm，最薄点 0.47mm，绝缘外径 2.7±0.05mm，绝缘层同轴度好，便于成缆后保持圆形截面。本产品为七芯结构，单根线芯截面积 1.5mm²，七根线芯的绝缘颜色按编号区分，采用黑色 1 号至 7 号标识，方便接线时逐芯识别。

成缆后挤包外护套，护套材质为 PUR（聚氨酯），颜色黑色，护套平均厚度 1.5mm，最薄点 1.3mm，成品外径 11.1±0.3mm。PUR 护套的特点是耐磨、耐油、耐撕裂，并且回弹性好，这正是弹簧电缆反复伸缩所依赖的关键性能。护套厚度按平均值与最薄点双项控制，可避免卷绕后在局部出现护套偏薄带来的绝缘隐患。

螺旋与几何参数

弹簧电缆除了常规的截面参数，还需要关注螺旋成型后的几何量，这些量直接决定安装空间与可用的伸缩行程。本型号的螺旋参数如下：

• 卷圈直径 41±4mm

• 静止长度 1600±20mm

• 两端直线段长度均为 500mm

• 线圈数量 148±4 圈

• 最小弯曲半径 15D（D 为电缆直径）

• 额定温度 -30℃ ~ +105℃

卷圈直径决定线圈的外形尺寸与安装空间；静止长度与线圈数量共同决定线圈的密排程度；两端的直线段是留给定点安装和接线的平直部分。实际选型时，行程（可拉伸量）、拉伸后所需的直线路径长度以及收放频率，通常比截面参数更能决定规格是否合适，建议按实际安装方式核算后再确定。

关键特性

• 高柔性：导体采用细丝束绞，绝缘与护套均为柔韧材料，电缆整体硬度低，适合在小弯曲半径下工作。

• 耐反复伸缩：螺旋成型后，电缆在伸缩过程中被拉伸与回缩，受力由整根线圈分担，相比固定长度的直缆，单点弯折次数显著降低。

• 耐磨耐油：PUR 外护套对机械磨损和油污环境有较好的耐受性，适合设备内部与工业现场使用。

• 温度适应范围宽：可覆盖多数室内外常温设备的连续工作工况；超出该范围的场合需要另行评估。

• 结构稳定：绝缘层厚度按平均厚度与最薄点双项控制，成缆后截面圆整，卷绕成型后不易出现局部鼓包或塌陷。

电气性能

本型号的额定电压为 300/500V，20℃ 时导体最大直流电阻为 13.5Ω/km。上述数值可用于估算线路压降：在多芯同时工作、线路较长或负载较大的场合，应结合电流需求与允许压降核算导体截面，必要时改用更大截面的同系列规格。

对于需要抑制干扰的场合，可在结构与屏蔽方式上按需调整，例如增加铝箔加镀锡铜编织的复合屏蔽、设置内护套或采用双绞排列等方式，具体方案随使用要求确定。所有电气参数以最终确认的规格书为准。

同系列可选规格

弹簧电缆以成品外径、卷圈直径与电阻值区分规格，除本型号外，湃德电缆同系列还有多种常备结构，便于按空间和载流需求选择。下列常备规格的导体直流电阻与前述电阻值按相同的测试条件给出：

• PDK11303-6×0.3：六芯，PE 绝缘，PUR 哑光护套，含 PE 条与棉纱填充，成品外径 6.3±0.3mm，卷圈直径 22.6±2.0mm，静止长度 270±20mm，导体最大直流电阻 61.7Ω/km，最小弯曲半径 40mm。

• PDK11303-4×2.5：四芯，PP 绝缘，PUR 护套，成品外径 11.5±0.3mm，卷圈直径 50±2mm，静止长度 1050±10mm，额定电压 450/750V，导体最大直流电阻 7.5Ω/km。

• PDK11301-1×0.16：单芯，PE 绝缘，PUR 护套，成品外径 2.5±0.3mm，卷圈直径 10±2mm，静止长度 460±30mm，线圈数量 176 圈，导体最大直流电阻 111Ω/km。

• PDK11303-4×28AWG+28AWG coaxial：四芯加同轴复合，铝箔加镀锡铜编织屏蔽，TPU 内外护套，成品外径 4.5±0.3mm，卷圈直径 17±2.0mm，静止长度 240±20mm，额定电压 300/300V，导体最大直流电阻 215Ω/km，最小弯曲半径 27mm。

其中 PDK11303-6×0.3 与 PDK11301-1×0.16 的额定电压与本型号的电压等级相同；以上各常备规格的额定温度均与本型号一致。选型时可按安装空间先定外径与卷圈直径，再按载流与压降需求匹配导体截面。

典型应用场景

• 工业自动化设备的移动部件与固定柜体之间的连接，如滑台、伸缩机构、翻转机构的内部连线。

• 手持式操作器、控制盒与主机之间的可伸缩连接线，收纳后长度短、展开后覆盖工作范围。

• 传感器、检测仪器与显示终端之间的短距离弹性连接，减少线缆被拉扯的机会。

• 可移动操作面板、门体与柜体滑动部位的内部走线，避免开关门时电缆被挤压或缠绕。

• 需要外观整齐、布线紧凑的设备外部连接场合，螺旋形态本身具有一定的理线效果。

定制与选购提示

弹簧电缆属于按使用场景定制的产品，线芯数量、导体截面、绝缘与护套材料、颜色、螺旋外径、线圈数量、静止长度、直线段长度以及两端处理方式（是否配接头、是否需要剥线浸锡）都可以按需求商定。选购建议按以下顺序确认：

• 先确定伸缩行程与安装空间，据此选定卷圈直径、静止长度与直线段长度。

• 再按载流与压降需求确定导体截面与线芯数量，多芯同时工作时应留出余量。

• 然后确认使用环境的温度、油污、磨损与弯曲频率，据此选择护套材料与屏蔽形式。

• 最后确认两端接线方式与外观要求（颜色、是否加标识），并索取对应的规格书核对参数。

对于使用条件尚不明确的场合，可先提供行程、安装尺寸与电气需求，由湃德电缆按需提供结构建议与样品，参数以最终确认的规格书为准。
