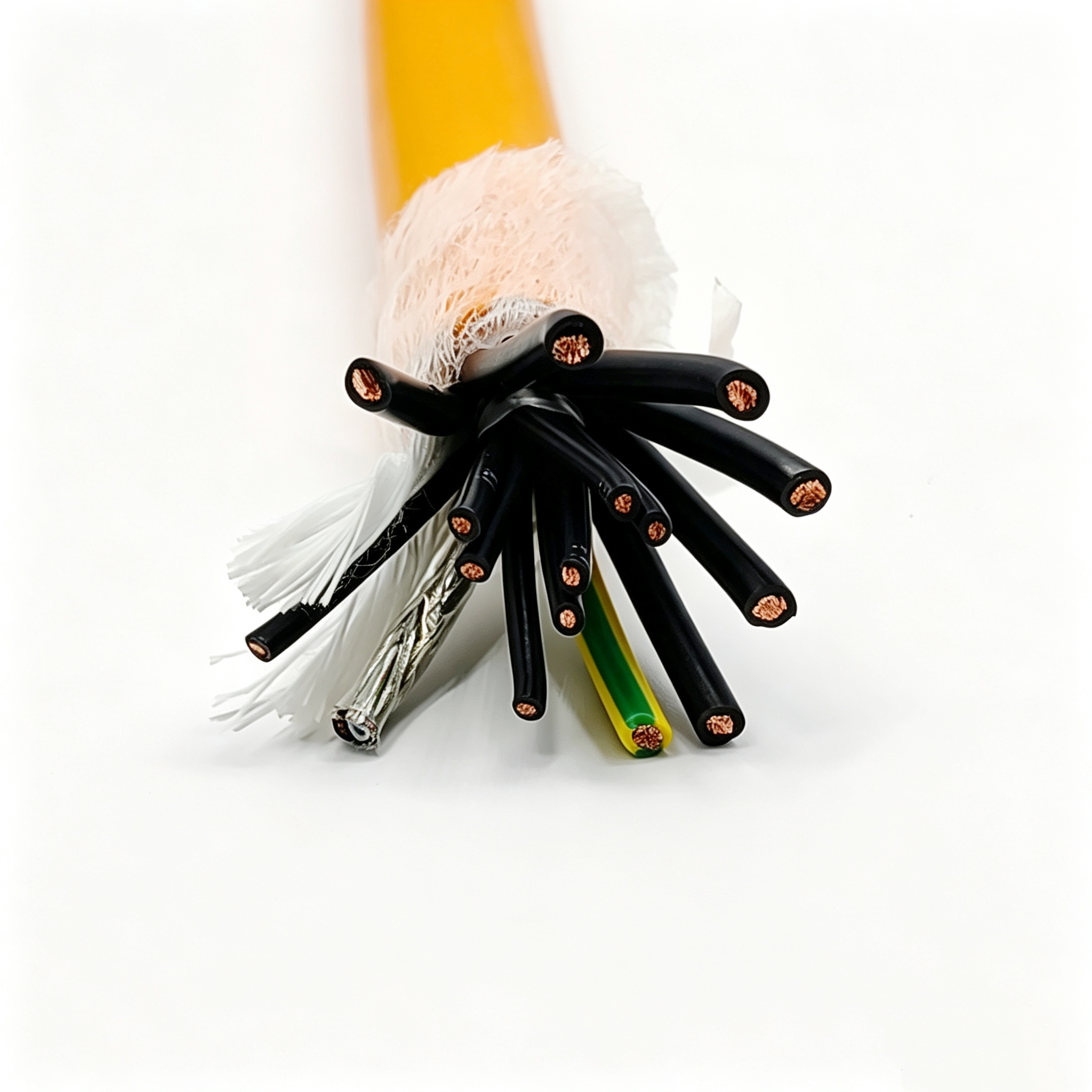

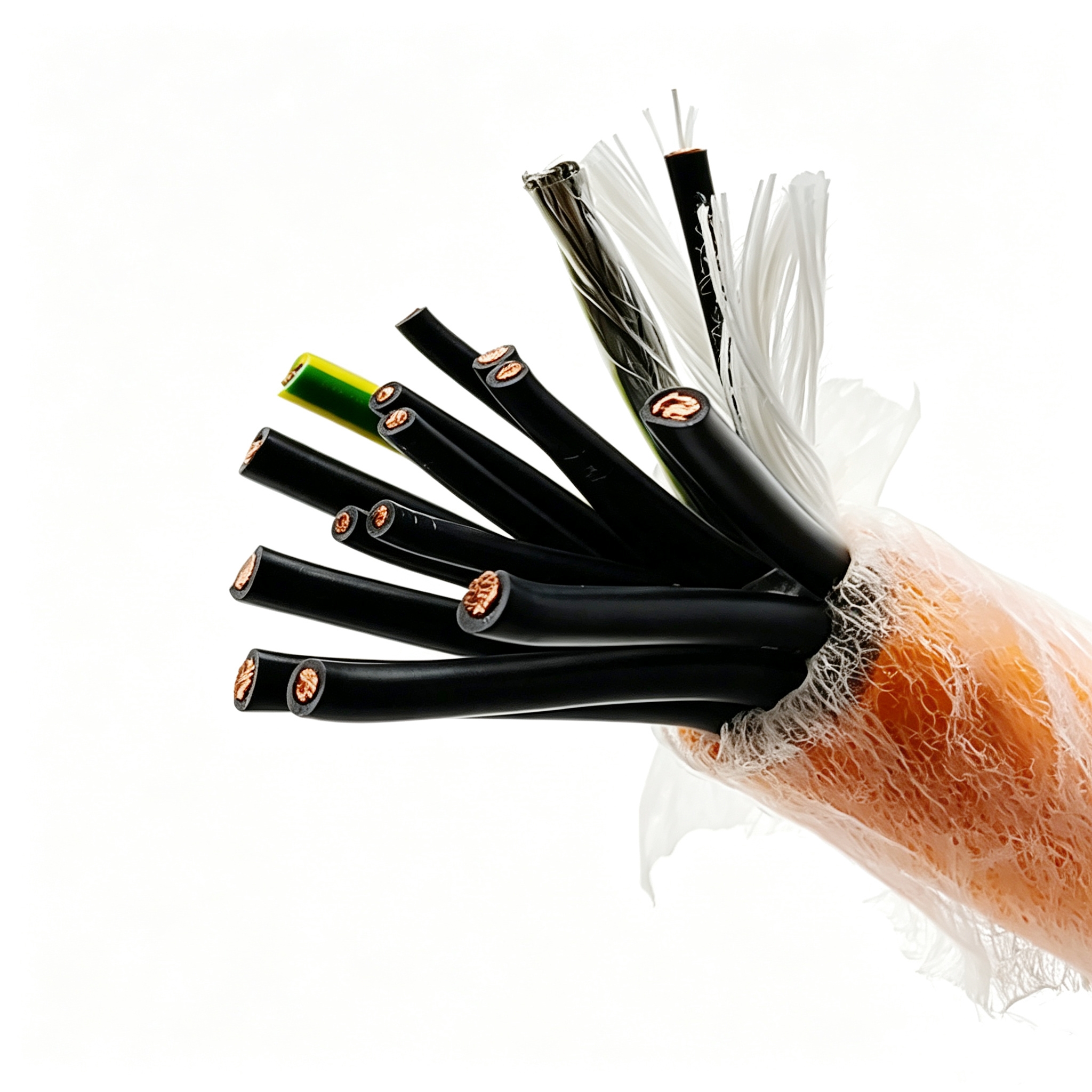

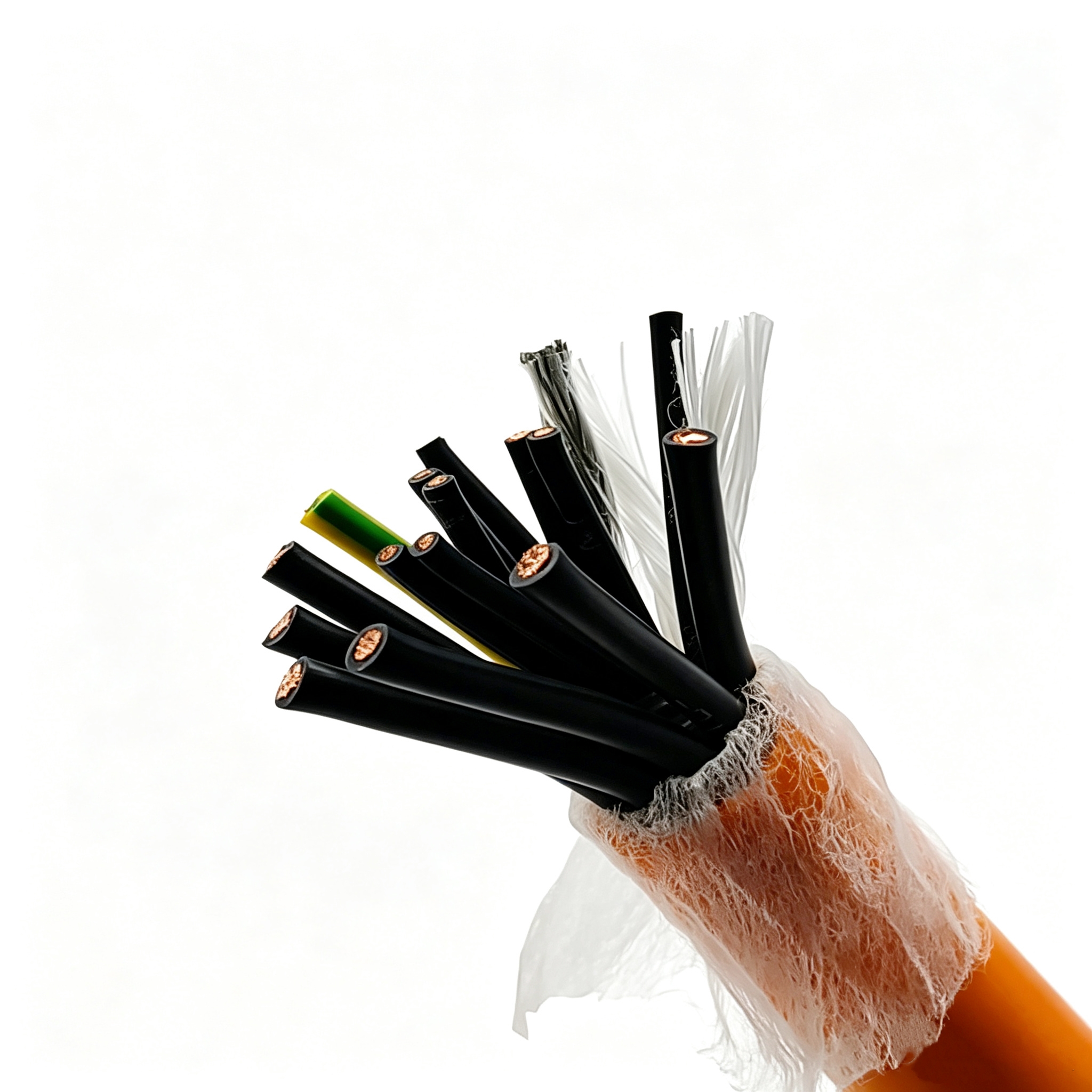

起重机卷筒电缆 7×14AWG+8×18AWG+1×2×22AWGNo.04

产品概述与用途

本产品是湃德电缆面向起重机械卷筒收放系统开发的复合结构电缆，型号规格 7×14AWG+8×18AWG+1×2×22AWG。一根电缆内同时集成动力传输回路、控制回路与一组对绞屏蔽信号回路，卷筒上只需收放一根电缆即可完成设备供电、动作控制与信号采集，减少了多根电缆并行敷设时相互挤压、缠绕和打结的隐患。

卷筒电缆在收放过程中反复承受拉伸、弯曲、扭转与摩擦，对结构稳定性要求较高。本产品以多股细丝绞合导体保证柔性，以聚氯乙烯绝缘保证电气隔离，以棉线填充与无纺布绕包稳定缆芯结构，外覆丁腈护套抵抗油污、水汽与机械磨损，适合户外、潮湿与油污环境下的连续往复运行。

结构与材料

七芯动力线芯（动力传输）

• 导体：裸铜丝绞合，66/0.2，左向绞合，绞合外径 1.84mm
• 绝缘：PVC（耐温等级 80℃），厚度 0.7mm，绝缘外径 3.2mm，其中一芯为黄绿色芯线，其余为黑色

八芯控制线芯（控制回路）

• 导体：裸铜丝绞合，46/0.15，左向绞合，绞合外径 1.15mm
• 绝缘：PVC，厚度 0.5mm，绝缘外径 2.2mm，芯线为黑色

一组对绞信号线芯（信号与通讯）

• 导体：镀锡铜丝绞合，19/0.15，绞合外径 0.75mm
• 绝缘：PVC，厚度 0.42mm，绝缘外径 1.6mm，黑、白两色区分极性
• 屏蔽：黑白两芯对绞，外覆铝箔并加镀锡铜丝编织（密度 80%），外面绕包聚酯带

成缆与外护套

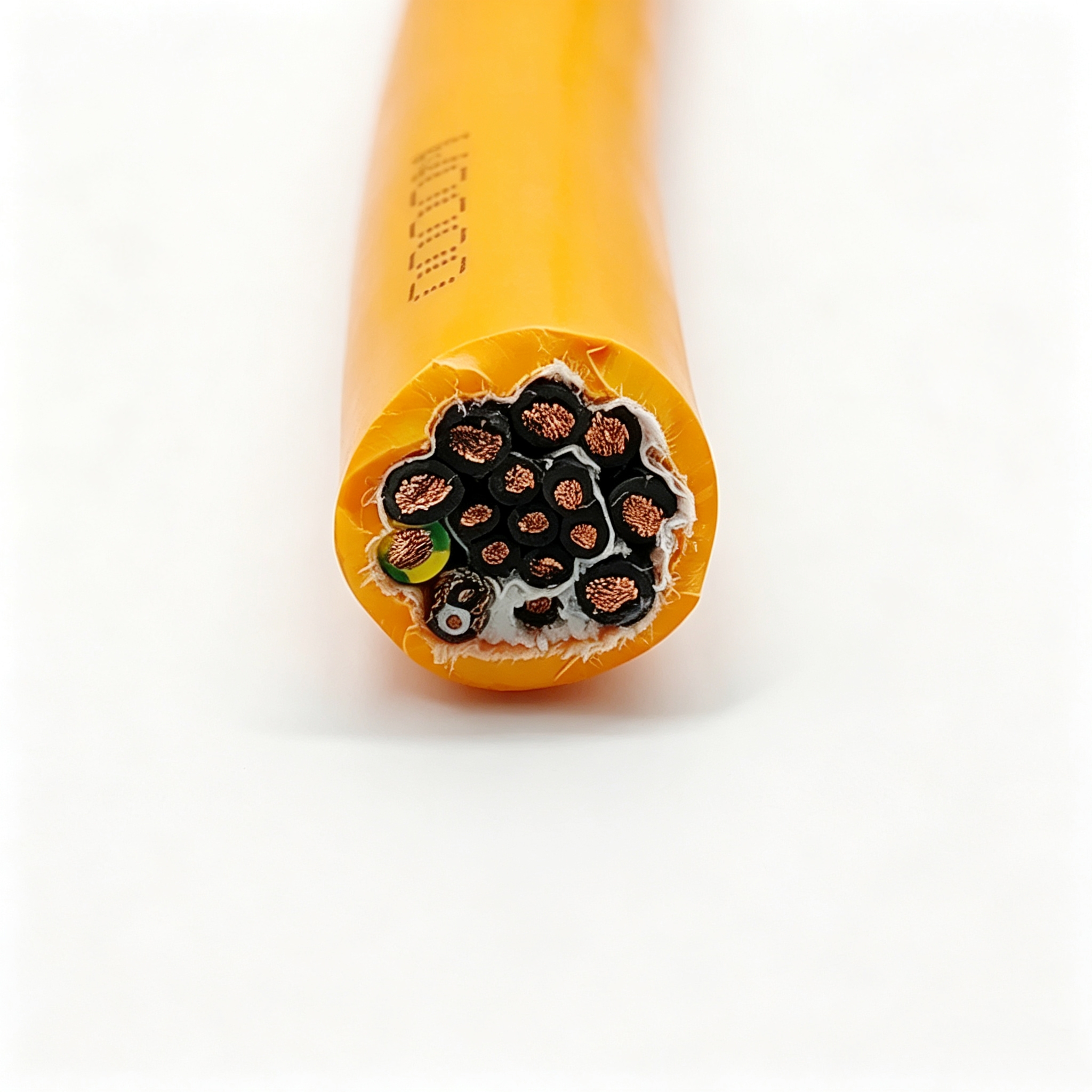

• 成缆：七芯动力线芯置于缆芯中心，控制线芯与信号线芯按顺序排列在外层，左向绞合，成缆外径 13±0.5mm
• 填充：缆芯空隙用棉线填实，成缆外绕包无纺布隔离带
• 外护套：丁腈（NBR），厚度 1.5mm，橙色，成品外径 16±0.5mm

多股细丝绞合是这类电缆柔性的基础：导体单丝之间在弯曲时可以相互滑移，导线内部的弯曲应力小于单根粗导体，回弹也更小，因此适合在卷筒上反复收放。动力线芯使用裸铜丝，导电性能好、机械强度稳定；信号线芯使用镀锡铜丝，镀锡层有利于提高抗氧化能力，也便于后续焊接加工。信号回路采用对绞加复合屏蔽的型式：对绞使两芯承受的干扰趋于共模，铝箔层阻挡电场干扰，镀锡铜丝编织层对磁场干扰有抑制作用，外面再绕包一层聚酯带，使屏蔽层与绝缘层之间保持平整稳定。

七芯动力线芯置于缆芯中心，使电缆收放时的受力更加均衡；控制线芯与信号线芯围绕中心排列，弯曲时缆芯各方向的拉伸与压缩相对均匀，不易出现芯线窜位或护套鼓包。棉线填充把线芯之间的空隙填实，防止成缆后线芯松动位移；无纺布隔离带绕包在成缆之外，既避免绝缘层与护套在挤出过程中相互粘连，也对缆芯起到缓冲作用。护套采用挤出方式包覆，厚度均匀、表面光洁，兼具耐磨、耐油与抗撕裂性能，醒目的护套颜色便于在设备与料场环境中识别和区分。

关键特性

• 一体化集成：动力、控制与信号回路集成在同一缆芯内，卷筒布线根数减少，安装与维护工作量随之降低
• 抗干扰能力强：信号对采用铝箔与镀锡丝编织复合屏蔽，可抑制动力回路与变频装置产生的电磁干扰，信号传输更稳定
• 柔性好、耐弯曲：细丝绞合导体配合较薄的绝缘层，电缆整体柔软，适合小半径往复弯曲使用
• 结构稳定：动力线芯居中、按序成缆，收放过程中缆芯不易松散，护套不易起皱
• 护套耐久：丁腈护套耐矿物油、耐水解、耐磨损、抗撕裂，适应露天与潮湿工况
• 识别方便：动力线芯中的黄绿色芯线便于接地识别，控制线芯颜色统一便于接线

电气与机械性能

额定电压、耐压水平与绝缘电阻等指标按具体使用工况和选定的材料结构确认，出厂检验按相应标准执行，实际指标以双方确认的规格文件为准。

机械性能方面，电缆可承受的拉伸载荷、最小弯曲半径与卷筒直径、收放速度、缠绕层数有关，需要结合安装方式综合确定。使用中应控制牵引张力在合适的范围内，排线应整齐，避免电缆在卷筒边缘受到挤压或局部过度弯折；多层缠绕时宜留出适当余量，防止收放过程中出现压扁、打结或护套损伤。

电缆长期在户外或潮湿环境使用时，护套的耐油、耐水解与耐磨性能是影响使用寿命的关键；安装前应检查卷筒、导辊表面是否光滑、有无毛刺，以减少护套磨损并延长使用周期。

典型应用场景

• 塔式起重机、门式起重机与桥式起重机的卷筒供电、控制与信号传输
• 抓斗起重机、装卸机械、堆取料设备的移动供电与联锁控制
• 需要频繁往复收放的卷扬、提升与牵引机构的动力和信号连接
• 港口、码头、料场、矿山等露天、潮湿、油污工况下的设备供电线路
• 需要在一根电缆内同时传输动力、控制与通讯信号的移动式电气设备

选型与定制提示

• 芯数、导体截面与线芯组合可按设备回路数调整，护套颜色等可按要求协商确定
• 信号线芯的对数、屏蔽形式可根据通讯协议与抗干扰要求选配
• 需要承受较大拉伸载荷时，可与承力元件配合使用，形成加强型结构
• 选型前建议明确卷筒直径、排线方式、收放速度、最大拉伸载荷与使用环境，必要时先做样品验证
• 成品长度按实际敷设路径与卷筒缠绕圈数计算，具体规格以双方确认的规格文件为准
