产品概述
本产品是湃德电缆水密光电复合电缆系列中的水下电缆，采用四对双芯（共 8 芯）结构，导体与屏蔽层按水下长期浸没工况设计。整根电缆以镀锡铜丝作为导电与排流元件，线组绝缘、双层编织加铝箔复合屏蔽，最外层为黑色 TPU 护套，护套以挤压方式连续包覆。
这种结构的出发点是把电力传输与信号传输放进同一根缆里，同时解决三个问题：一是缆芯内部不留空隙，减少水沿纵向渗入的可能；二是屏蔽层连续，抑制水下设备电机、变频器等干扰源对信号线对的影响；三是护套耐油、耐磨、耐水解，适应拖拽和长期浸泡两种使用方式。电力线对与信号线对在同一缆芯内按顺序排列，各对绞合相互错开，配合填充与绕包工艺，使缆芯圆整、层次分明。
水下敷设的电缆受力情况与陆上不同，拖拽时缆身要承受拉力与反复弯曲，固定敷设时又要长期承受水压和温度变化。因此本产品在层与层之间设置了包带隔离，屏蔽层与护套分层布置，一旦外层受损，内层仍可维持基本的电气绝缘与信号通路，便于事后检修。

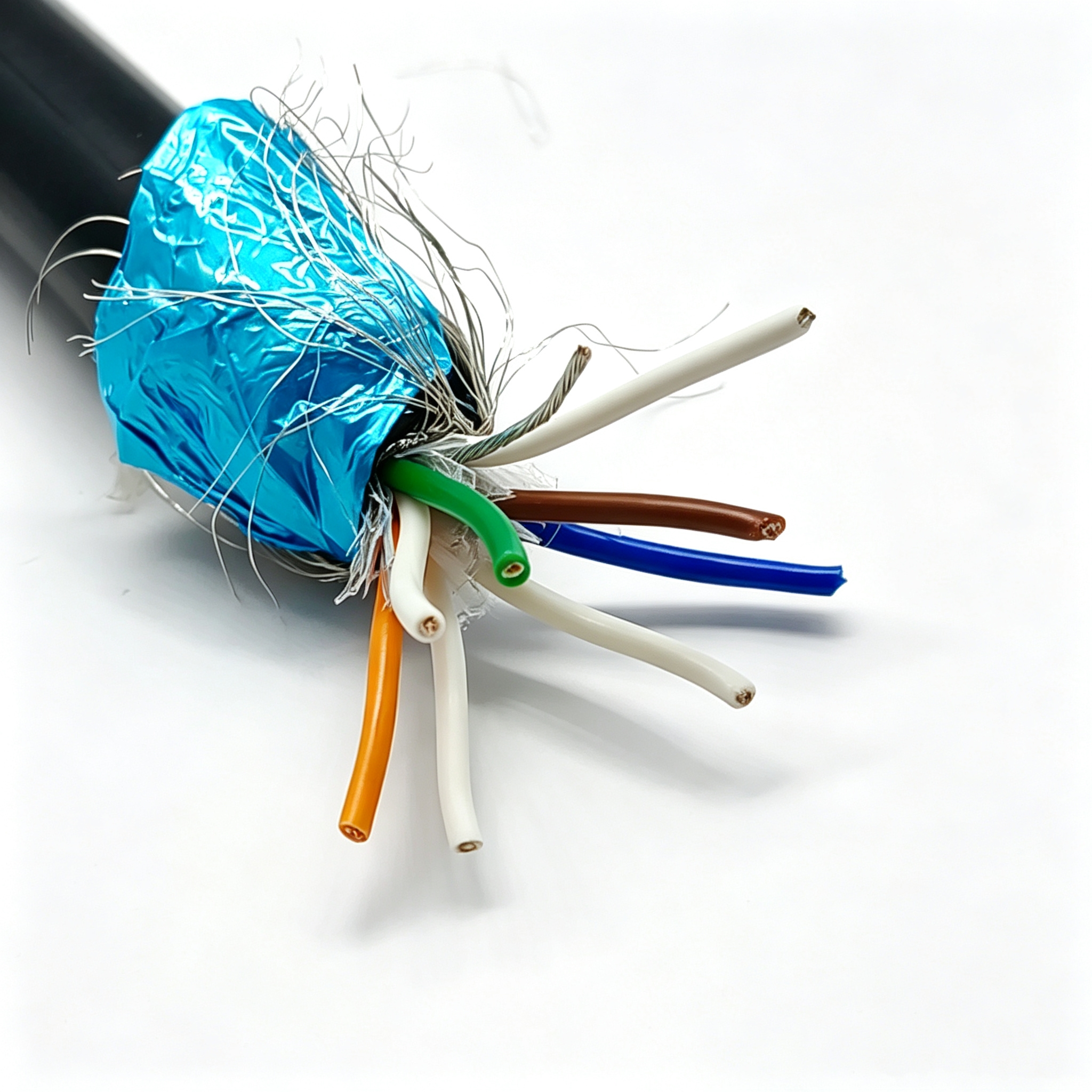

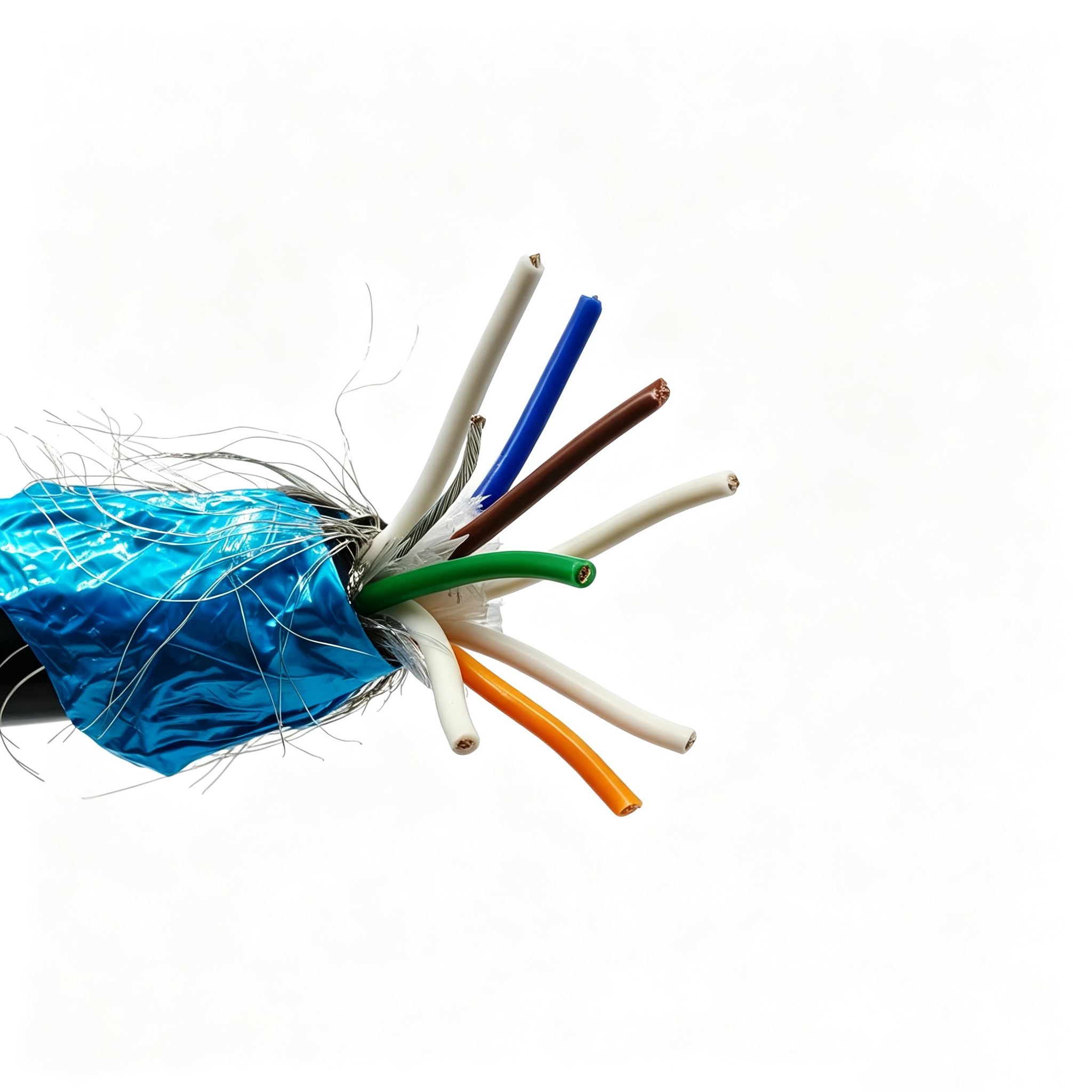

结构与材料
- 导体：镀锡铜丝绞合，28/0.15，左向绞合，绞合后导体外径 0.91mm。镀锡层可减缓铜丝在潮湿环境中的氧化，也便于焊接与端接。
- 绝缘：PE，芯线外径 1.6±0.01mm。四对线组分别按绿/白、蓝/白、橙/白、棕/白配对，四对线组按上述颜色配对后分别对绞， 32±0.2mm、42±0.2mm、40±0.2mm、50±0.2mm，逐对错开以降低线对之间的串扰。
- 成缆：四对线组按顺序排列，左向成缆，成缆外径 7.9±0.3mm、；缆芯缝隙用透明 PP 绳填充实心，外面绕包聚酯带定型；成缆同时并入一根 19/0.15 的镀锡铜丝作为排流线，用于泄放屏蔽层感应电流。
- 双屏蔽：内外两层均采用 10/0.1 镀锡铜丝、16 锭编织、编织覆盖率 80%。内层编织完成后绕包铝箔且导电面朝内，内护套外再绕包一层铝箔且导电面朝外，形成编织与铝箔复合的屏蔽组合。
- 内护套：TPU，黑色，挤压厚度 0.8mm，内护套外径 9.5±0.3mm。
- 外护套：TPU，黑色，挤压厚度 1.5mm，成品外径 12.9±0.3mm。外屏蔽编织完成后先绕包一层聚酯带再挤出外护套，避免编织层在挤压过程中被冲乱、移位。

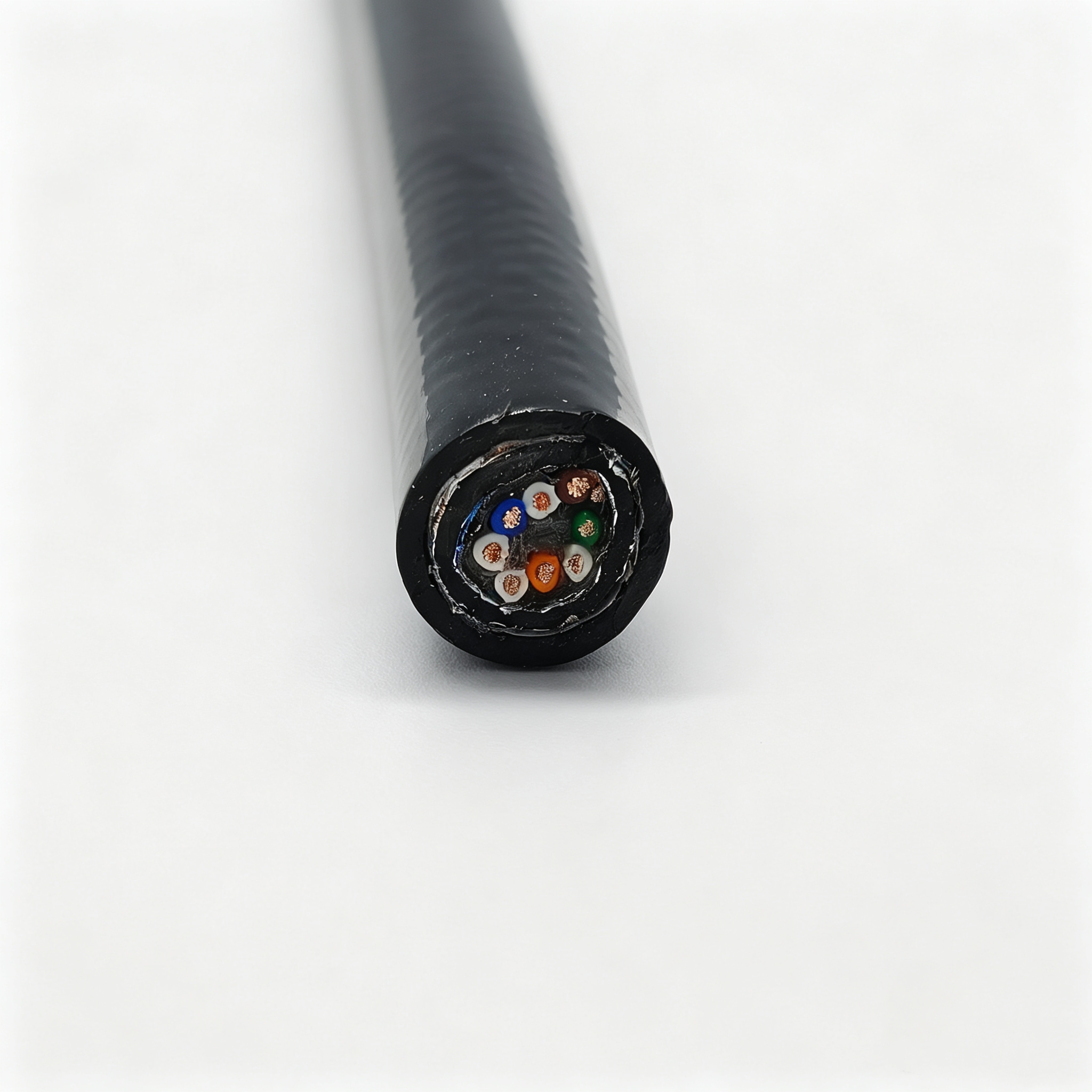

各层之间以包带隔离，绞合方向与绞合结构相互配合，整根电缆从内到外依次为导体、绝缘线组、填充与排流线、内层屏蔽、内护套、外层屏蔽、外护套，层次清晰，便于剥切与端接。
关键特性
- 缆芯致密：填充绳填实、包带绕紧，内外护套又都是挤压成型，缆芯内部空隙少，沿纵向形成连续渗水通道的可能性低。
- 复合屏蔽：镀锡铜丝编织层提供低阻屏蔽通路，铝箔层覆盖编织缝隙，屏蔽层通过排流线集中泄放感应电流。
- 护套紧密：内外护套均为 TPU 材质，挤压后与内层贴合，耐油、耐磨、耐水解，适应水下拖拽与固定敷设。
- 导体耐蚀：镀锡铜丝在长期潮湿环境下比裸铜稳定，端接前不易氧化发黑。
- 电力与信号同缆：两类线对同缆布置、绞合错开，布线成本与敷设空间都能节省。
电气与机械性能
- 导体直流电阻、绝缘电阻与耐电压等项目，按项目要求的规格确认后提供实测数据。
- 额定电压、工作温度范围与成品重量随结构配置变化，可按项目定制。
- 最小弯曲半径依据成品外径与敷设方式确定，长期固定敷设与移动使用的取值不同。
- 抗拉与承力要求可通过调整导体结构、增加承力元件等方式实现。
未在上述说明中列出的电气参数，以双方确认的规格文件为准，不做推测性标注。

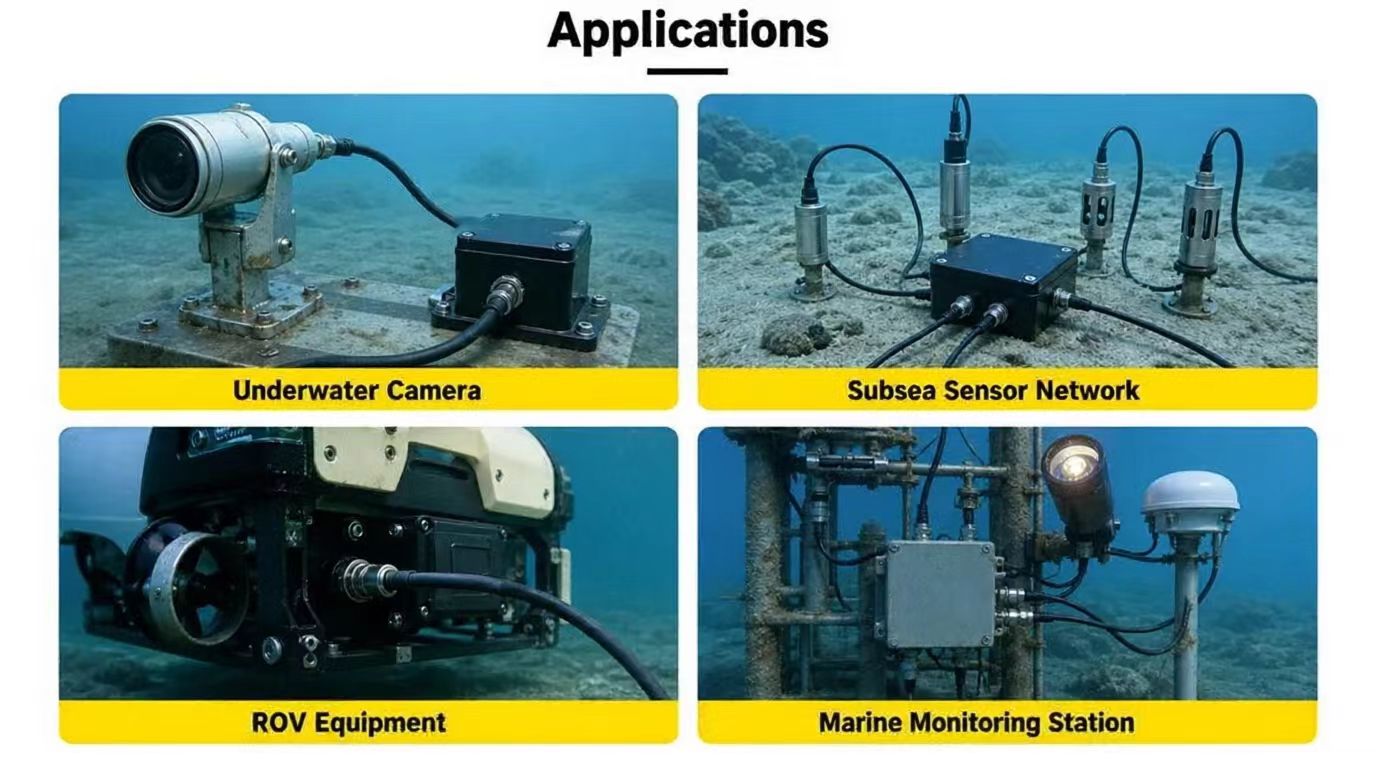

典型应用场景
- 水下机器人（ROV）及水下作业工具的供电与信号传输。
- 水下观测设备、传感器阵列、摄像与照明系统的连接线缆。
- 海洋工程、水利水电及水下检测装置中的移动或固定敷设。
- 试验水池、水槽等长期浸水环境下的电力与信号复合连接。
- 需要在一根缆内同时传输电力与网络、控制信号的湿端设备。
选型与定制提示
选型时需要明确使用水深与敷设方式（拖拽还是固定）、线对数量与导体截面、电压等级与允许压降、信号类型与屏蔽要求、使用环境温度以及护套颜色等条件。
- 线对数量、导体截面与屏蔽方式可按项目调整，也可在同缆中同时布置电力线对与网络、控制线对。
- 护套颜色与供货长度按项目要求定制，定制内容以双方确认的规格文件为准。
- 若使用中提升力较大或需要减轻自重，可在结构中加入承力元件或调整护套壁厚。
- 端接方式、连接器与附件可与电缆一并配套，按项目需求确认。
