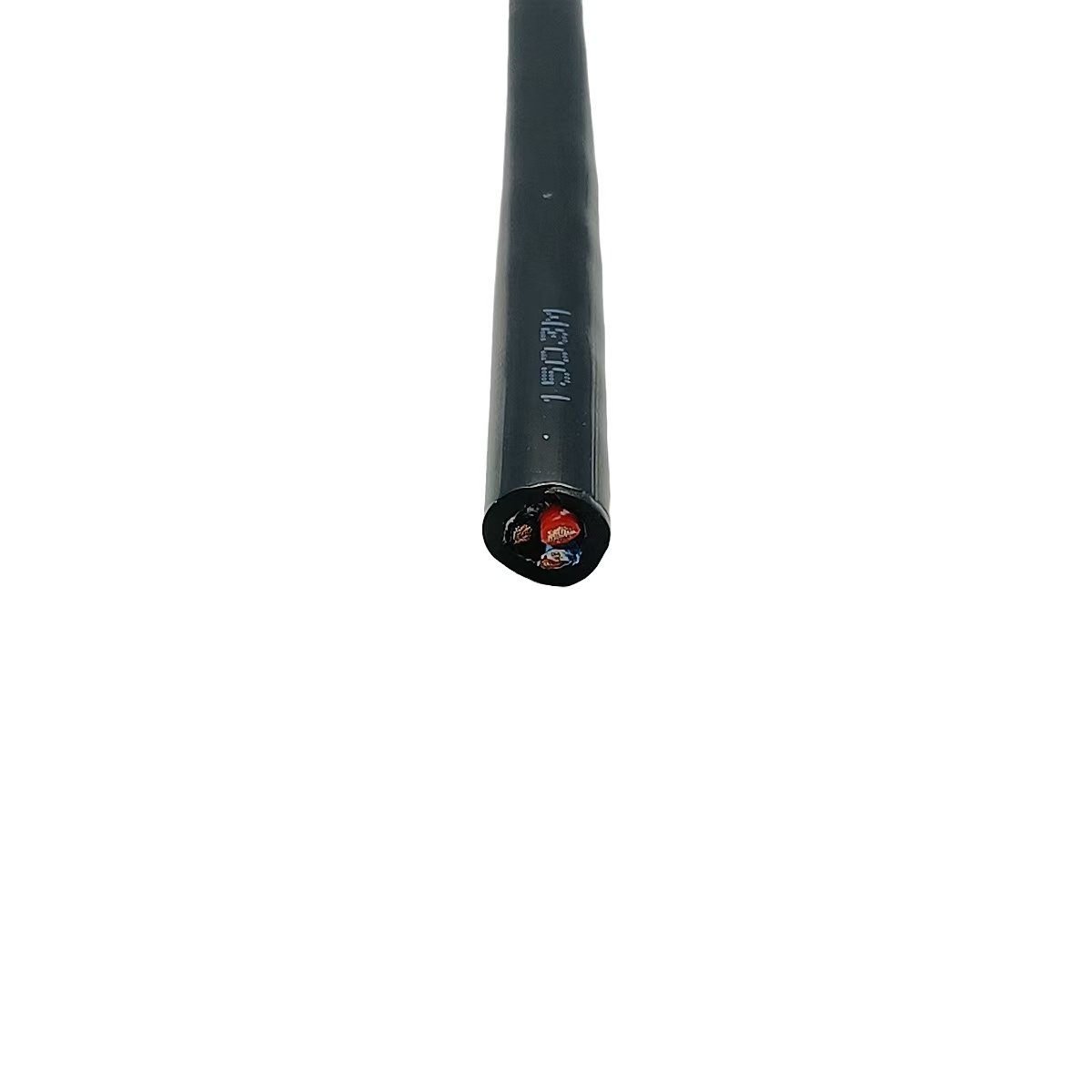

水密光电复合电缆是湃德电缆针对水下作业环境开发的系列产品，围绕长期浸水、耐水压、抗拉以及耐反复弯曲等使用条件进行设计，可用于水下设备的供电、信号与数据传输。本文以 PDK81301-1×2.0mm² 为典型规格，介绍该系列的结构组成、主要参数与使用要点。该规格采用导体、绝缘、内护套、外护套依次包覆的同心结构，各结构层厚度均匀、缆芯圆整密实，便于水下穿舱、密封接头以及水下连接器的装配压接；外护套选用 TPU 材料，耐水解、耐磨损，适合长期在水下环境中使用。对于需要同时传输电能与光信号的场合，该系列可以在缆芯中并入单模光纤单元，形成光电一体的复合结构，减少水下设备的多缆敷设数量。同一系列还可按电压等级、芯数、截面积，以及是否需要复合光纤、网线或信号单元进行组合，常见型号有 PDK81301-4×2.5mm²、PDK81301-4×1.0mm²+STP CAT6、PDK81301-3×2.5+8SMF、PDK81301-2×1.0+4SMF 等，覆盖从单纯电力传输到光电复合的不同需求。各结构层尺寸、电压与温度数值集中列于结构与材料、电气性能两节，其余小节只作定性说明，实际供货仍以双方确认的规格文件为准。
导体采用裸铜丝绞合，导体结构为 113/0.15，绞合外径 1.84mm，兼顾载流能力与柔软度。细丝束绞使导体在受拉与反复弯折时具有一定的延伸余量，配合外层绝缘与护套形成柔性的整体结构。
绝缘层为 PE 材料，平均厚度 0.68mm，最薄点 0.57mm，绝缘外径 3.2mm，绝缘识别色为橙色，便于多芯规格的线序识别。聚乙烯绝缘的介电性能稳定，在长期浸水条件下绝缘电阻衰减小，适合作为水下动力回路的绝缘层。
内护套为 XLPE 材料，颜色为黑色，平均厚度 4.4mm，最薄点 3.74mm，内护套成品外径 12±0.3mm，与绝缘层共同构成电气与机械保护。内护套挤出密实，可填补缆芯间隙，减少水分沿轴向渗透的通道，同时为外护套提供圆整的挤包基体。
外护套为 TPU 材料，颜色为黑色，平均厚度 2.0mm，最薄点 1.7mm，成品外径 16±0.3mm，构成耐水解、耐磨耗的外层防护，适合水流冲刷与反复收放的使用条件。TPU 护套同时具有较好的耐油与抗撕裂性能，可减轻水下拖曳与船体摩擦造成的护层损伤。
同系列多芯规格在成缆时采用填充与绕包工艺。例如 PDK81301-4×2.5mm² 规格使用 PP 绳配合无纺布绕包，缆芯圆整度更好；复合网线规格使用 PP 填充条并加入 1500D LCP 纤维，用于提升抗拉性能；部分型号以阻水纱与 LCP 纤维作为填充与编织材料，改善纵向阻水表现。网线单元可采用铝箔加镀锡丝编织的屏蔽形式，编织覆盖率 80%，用于抑制外部干扰。
水密与耐压：双护套结构与密实填充相结合，缆芯间隙由填充材料填满，适合长期浸水以及一定水压条件下的作业环境。
柔性与弯曲：细丝绞合导体配合柔性护套材料，便于收放、绕卷与水下布放，反复弯折不易造成护层开裂；各规格的最小弯曲半径按直径倍数分档控制，具体倍数详见电气性能一节。
耐温范围：按绝缘与护套材料不同分为若干温度等级，可适应甲板高温与水下低温之间的温差变化。
抗拉与耐磨：TPU 外护套耐水解、耐磨损；需要长距离悬挂或承力布放时，可增加加强件并按抗拉要求定制结构。
组合灵活：动力芯、信号芯、网线单元与光纤单元可以在同一根缆内复合，便于简化水下设备的布线。
以 PDK81301-1×2.0mm² 为例，该规格的额定电压为 10kV，导体最大直流电阻为 8.8Ω/km，适用于水下设备的长距离供电与信号传输回路。以下所列规格的导体直流电阻均指 20℃ 时的最大值，自上而下依次记为第 1 至第 5 项，可对照选型：
第 1 项 PDK81301-4×2.5mm²：绝缘为 PP，外护套 TPU，额定电压 1000V，导体最大直流电阻 7.45Ω/km，成品外径 11.6±0.3mm。
第 2 项 PDK81301-4×1.0mm²+STP CAT6：额定电压 300/500V,1.0mm² 导体最大直流电阻 18.7Ω/km,0.2mm² 导体为 84.1Ω/km，成品外径 12.6±0.3mm。
第 3 项 PDK81301-3×2.5+8SMF：成品外径 14.7±0.5mm，额定电压 450/750V。
第 4 项 PDK81301-6 芯单模光纤：光纤类型为 G657A2 单模，1550nm 衰减不大于 0.3dB/km,1310nm 衰减不大于 0.5dB/km，护套外径 5.5±0.5mm。
第 5 项 PDK81604-2×16AWG+23AWG+ADS 1×2×23AWG-400KG：额定电压 600V,16AWG 导体最大直流电阻 14Ω/km,23AWG 导体 74Ω/km，抗拉 4000N，内护套成品外径 12.8±0.2mm，外护套成品外径 14±0.5mm。
最小弯曲半径与额定温度按规格分档，便于统一对照。最小弯曲半径方面，本节的典型规格与上列第 3 项为 15D，上列第 1 项、第 2 项与第 5 项为 10D，第 4 项为 20D，其中 D 为电缆外径。额定温度方面，上列第 1 项与第 2 项覆盖 -40℃~+105℃，典型规格以及上列第 3 项、第 4 项覆盖 -30℃~+105℃，系列内部分其他规格还可覆盖 -40℃~+90℃ 的低温档。
水下设备的电力供应与信号传输，如水下照明、摄像、声学与检测装置。
水下机器人与水下作业平台的供电、控制与数据传输回路。
需要光电复合的场合，在同一根缆内同时完成供电、网线通信与光纤数据传输。
海洋工程、水下观测与打捞作业中需要反复收放、绕卷的移动敷设场景。
长期浸水环境中对护套耐水解、耐磨耗有明确要求的固定或半固定敷设。
电压等级、导体截面积与芯数可按实际负载和传输距离确定；有多路信号时可选用多组子芯并列的结构。
需要屏蔽的回路可选用铝箔加镀锡丝编织等屏蔽形式，编织覆盖率可按要求提供。
护套材料可在 TPU 与 PUR 之间选择，护套颜色、印字内容(品牌、规格、米标)均可按需定制。
建议在选型前明确使用水深或水压、单次敷设长度、抗拉要求、最小弯曲半径与工作温度范围。
需要与水下连接器配套时，请提供连接器型号与密封方式，以便匹配适当的外径和结构。
光纤复合规格请注明光纤类型、芯数以及允许的衰减要求。
具体参数以双方确认的技术规格书为准。本文数据取自湃德电缆现行规格书，不同批次与定制结构可能存在差异，可按需提供样品与检测报告。
