单层浮力电缆用于水下设备的信号传输。它把四对信号线芯整体成缆后挤包发泡外护套，使缆体密度接近水体，在水下呈悬浮状态，收放时不给下潜设备增加额外拖曳。缆身柔软、外径紧凑，适合在狭窄水域与设备舱内往复盘绕。
外层为单层护套结构，相比双护套方案外径更小、重量更轻，适合对体积与重量敏感的水下小型平台。四对线芯各自成对绞合后再整体绞合成缆，线对之间的电磁耦合得到抑制，一根缆可同时承载多路信号与传感回传，减少水下穿舱线束的数量与接插件用量。
产品适用于水下摄像与照明设备的控制信号、小型推进器的控制回路、姿态与压力传感器的数据回传，也用于水质监测浮标、海洋观测平台、水下探测拖体的仪器连线。在内河、近海与深水作业环境中均可按项目配置使用。
导体：裸铜丝绞合，7/0.16
绝缘：PE，绝缘外径 1mm，绝缘厚度 0.25mm
填充与承力：4 根 LCP 纤维纱（3000D）+ 2 根阻水纱
绕包：无纺布
外护套：发泡TPU，厚 1.75mm，橙色

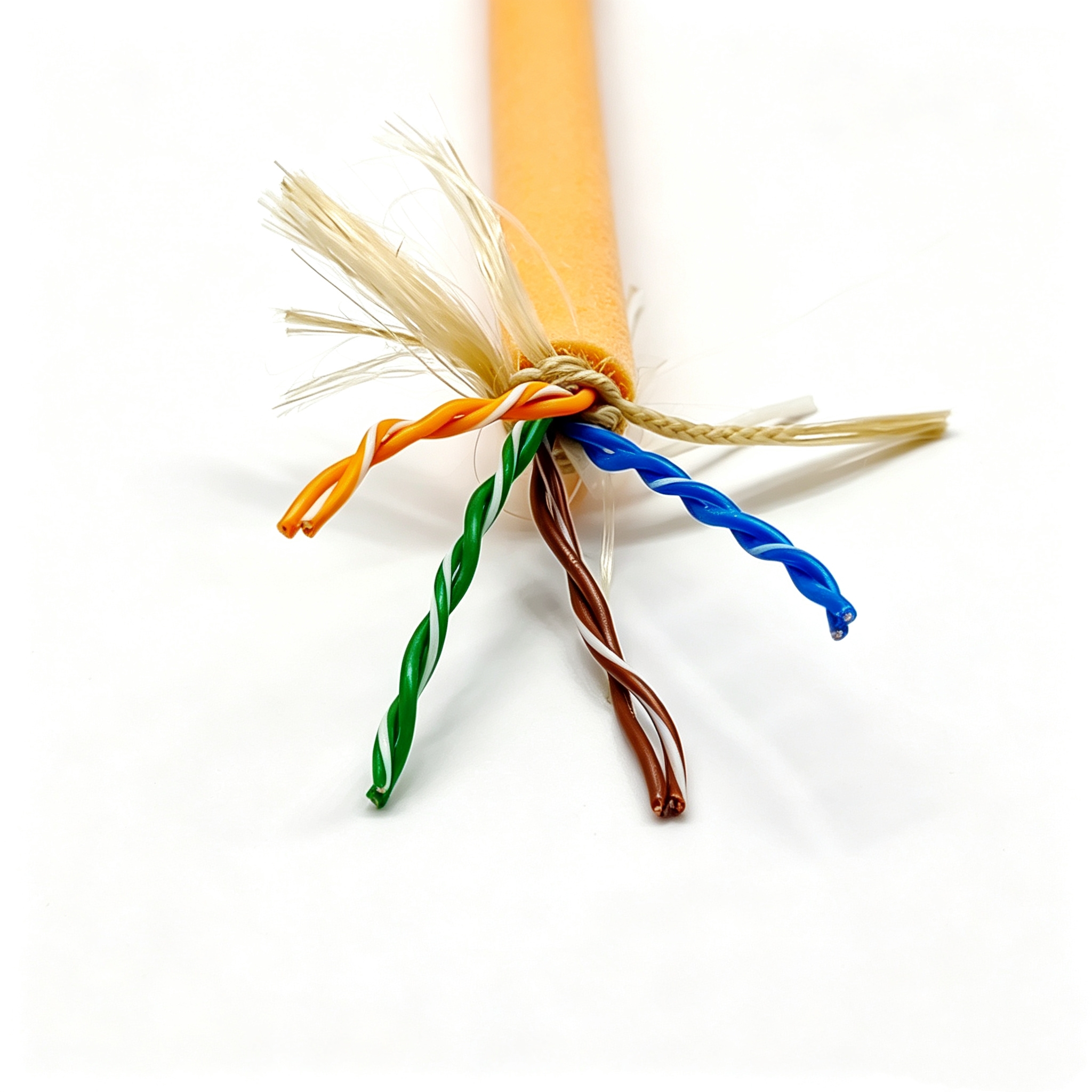

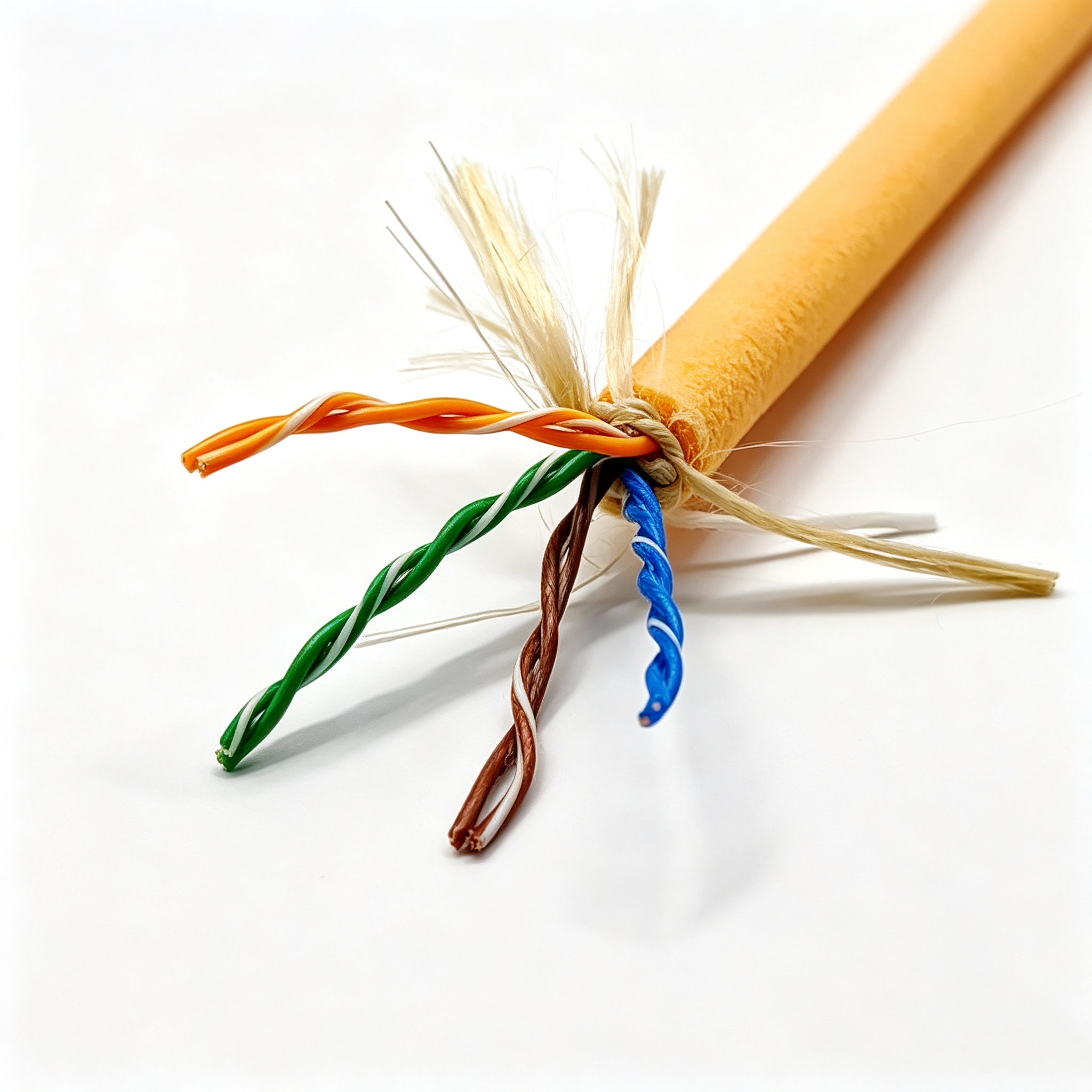

本产品型号规格为单层浮力电缆 4×2×26AWG。导体由多股细铜丝绞合成束，绞合方向与后续成缆方向协调，使缆体受力时不易松散、弯曲时不易回弹打结。绝缘采用聚乙烯，绝缘层厚度与线径按线对整体尺寸选定，绝缘外径统一后便于成对绞合与整体成缆，线对颜色分为绿/绿白、蓝/蓝白、橙/橙白、棕/棕白四组，两端接续时便于辨别极性。
成缆工序向同一方向绞合，成缆外径为 4.3mm，绞合紧密、圆整度高。中心位置布置 4 根 LCP 纤维纱与 2 根阻水纱：前者作为承力元件承担敷设与收放过程中的拉伸载荷，后者在护套受到轻微损伤时吸水膨胀，封堵纵向渗水通道。成缆外绕包无纺布，用于固定线位、缓冲护套挤压并起到隔离作用。
本结构不含编织屏蔽层，缆体以柔顺与轻量为先。外护套采用发泡结构，通过发泡降低材料密度形成浮力，同时保留外层致密、耐磨的表面。护套在挤出工序一次成型包覆在缆芯外，挤出后成品外径为 7.8±0.2mm，缆体表面圆整光滑，便于通过导缆孔与绞车滑轮。
浮力由发泡护套提供，缆体密度接近水体，在水下保持悬浮姿态，不会因为自重而垂坠或拖底，配合水下设备使用时可以降低对动力与姿态控制的要求。
承力与信号通道分离布置是该结构的要点。拉伸载荷由中心纤维纱承担，线对基本不承受纵向拉力，收放与拖曳过程中导体不易被拉细或断裂。
发泡外护套对水、油与常见化学介质具有较好的耐受性，表面致密层耐磨、抗撕裂，适合在含砂、含盐环境中长期使用。
无纺布绕包使成缆结构稳定，线对之间保持固定的相对位置，收放过程中不易错位摩擦，有利于维持稳定的电气参数。
整体结构柔顺，可在较小的弯曲半径下反复盘绕，适应绞车卷筒与设备内部狭小空间的布线需求。线对颜色分组清晰，现场装配与检修时识别容易。
信号通道的电性能与导体绞合质量、绝缘同心度直接相关。绞合结构使导体表面电场分布更均匀，配合整体成缆后的固定线位，传输阻抗与回路损耗更稳定。多对线芯在同一缆体内的串扰由绞合方向与成缆排布控制，可在同一缆中并行传输多路控制与采集信号。
绝缘材料在长期浸水条件下保持稳定的介电性能与绝缘电阻，护套层则承担机械防护与阻水密封作用。机械性能方面，抗拉能力主要由内置承力纤维纱决定，可按项目需要调整承力等级；护套提供耐磨、抗撕裂与抗水解能力。额定电压不在本规格范围内给出，可按项目需求确定，以双方确认的规格文件为准。若需要更严格的电气指标，可在设计阶段调整绝缘结构或增加屏蔽层。
以上场景的共同点是设备自重敏感、收放频繁、需要多路信号并行且布线空间有限，单层浮力结构在外径与重量上的优势在这些场合较为明显。若设备的承力需求更高或作业水深更大，可在此基础上增加护套层数或调整承力元件配置。
选型时先明确用途与敷设方式。若以信号传输为主、收放频繁，可优先采用本结构；若同一根缆需要输送较大电流，需要另行核算导体截面与护套厚度，避免缆体发热影响护套性能。
其次确认环境条件。长期浸水环境下应重点关注护套的耐水解性能与阻水结构；近海与含砂水域应关注外护套的耐磨与抗撕裂能力；低温水域需要评估材料在低温下的弯曲表现。
第三确认接口与端接方式。线对分组、颜色标识、屏蔽需求与端接工艺应提前沟通，必要时可调整成缆引出长度与端头处理方式。
第四确认长度与盘绕方式。交付长度、盘具形式与单盘分断方式会影响敷设方案与现场接续点数量，建议按实际工况确定。
以上结构、材料与性能均可按项目调整，如线对数量、承力元件规格、护套颜色与护套结构等，具体以双方确认的规格文件为准。
