防水电缆主要指面向长期浸水、频繁下潜或高湿环境设计的电缆产品。湃德电缆 PDK81301 系列水下电力信号复合电缆，把低压电力回路与多路控制、数据信号回路组合在同一根缆体内，可用于水下设备的供电与信号同步传输。该系列在导体绞合方式、绝缘紧密程度、屏蔽覆盖形式以及外护套密封性能四个方面做了针对性设计，使缆体在承受外部水压的同时，仍能维持稳定的电气参数与较长的服役周期。
从结构原理上看，水下与水密类电缆的共性做法是灌胶密封，配合 PUR 或 TPU 外护套，并在缆芯中加入阻水纱等阻水材料；按使用要求不同，可组合出信号、动力、光纤等不同的单元配置，适用水深也覆盖从常规浅水到高压深水等多档等级。PDK81301 系列即在这一思路下，以电力与信号单元组合的方式满足设备端的复合传输需求；当设备端还需要同时传输光信号时，该系列也可提供光电复合结构。
该系列各型号的结构尺寸、材料与截面配置集中列于本节，后续小节只作定性说明。

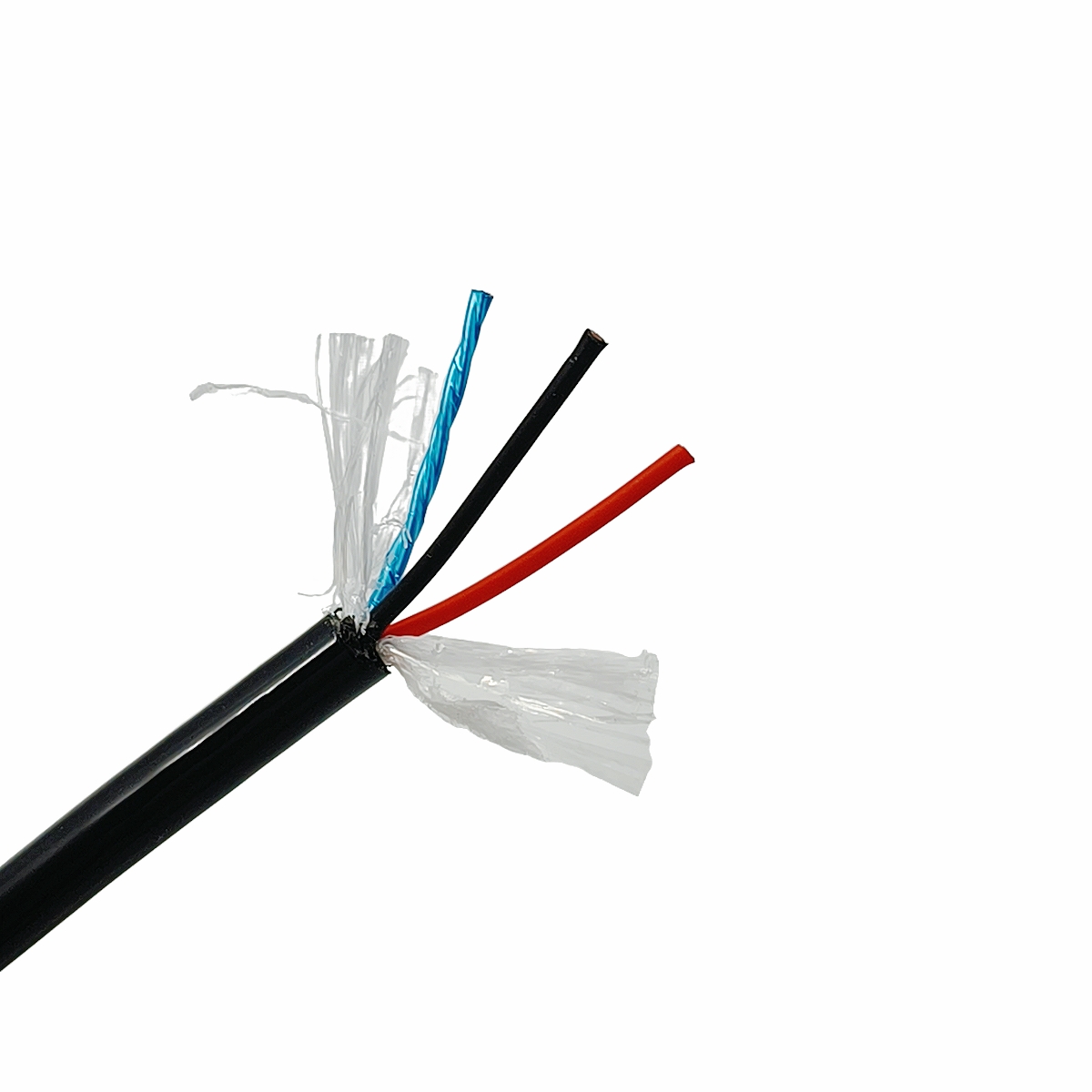

电力信号复合结构以 PDK81301-2×0.75mm²+4×2×24AWG+2×2×24AWG 为例，缆芯由三类单元构成。
电力单元：导体为裸铜，导体结构 42/0.15，绞合外径 1.12±0.05 mm；绝缘采用 PE，平均厚度 0.39±0.05 mm，最薄点 0.33 mm，绝缘外径 1.9±0.05 mm，识别色为黑色与红色。
信号单元：包含四组与两组两种信号对绞单元，导体为裸铜，截面积 0.22 mm²，导体结构 7/0.2，绞合外径 0.61±0.05 mm；绝缘同为 PE，平均厚度 0.2±0.05 mm，最薄点 0.17 mm，绝缘外径 1.0±0.05 mm，采用默认识别色。
屏蔽：各信号组分别采用铝箔加镀锡铜丝编织的复合屏蔽形式，兼顾高频干扰抑制与机械强度。
填充：采用 4×1500D 的 LCP 纤维与 PE 绳组合填充，用于保持缆芯圆整并提升纵向阻水效果。
外护套：材质为 TPU，颜色黑色，平均厚度 1.5 mm，最薄点 1.3 mm，成品外径 10.3±0.3 mm。
光纤复合型号 PDK81301-2×1.5mm²+2SMF-200KG 的配置为：电力部分导体为裸铜，导体结构 85/0.15，绞合外径 1.59 mm；绝缘为 PE，平均厚度 0.50 mm，最薄点 0.43 mm，绝缘外径 2.6±0.1 mm，识别色为红、黑；光纤部分为两芯单模 G657A2 单元，带螺旋铠装保护层，光纤单元护套为 PVC，外径 3.0 mm；缆芯填充采用棉纱与芳纶纤维；外护套为 PUR，颜色黄色，平均厚度 1.2 mm，成品外径 8.3±0.5 mm。
另有 PDK81601-2 芯光纤型号，采用单模铠装光纤，光纤单元外径与上述光纤复合型号相同，内护套与外护套均为 LSZH 材质，颜色黑色；其内护套的平均厚度，与上述光纤复合型号 PUR 外护套的最薄点数值相同，同为 1.0 mm，内护套成品外径 5.0 mm，外护套平均厚度 1.15 mm、最薄点 0.98 mm、成品外径 7.5±0.3 mm，缆体带钢丝编织层。
TPU 护套具有较好的耐磨、耐油与耐水解能力，同时保留一定的柔软度，适合需要反复收放或持续弯曲的水下作业场景；PUR 与 LSZH 护套则在耐水解、低烟无卤等方面各有侧重，可按使用环境选择。
耐温范围宽：低温海域与设备舱内温升工况下的使用需求均可覆盖。
弯曲性能好：最小弯曲半径相对较小，便于在狭窄空间内布线与盘绕。
抗拉能力具备：可满足一般吊放与收放作业中的受力需求。
耐水压等级明确：横向水下深度等级按结构确定，可用于存在一定水压的作业环境。
阻水设计：通过致密绝缘、组间屏蔽与纤维填充的组合，降低水分沿缆芯纵向渗透的可能。
光电复合可选：需要同时传输光信号时，可选用带铠装光纤单元的复合结构，供电与通信一次敷设完成。
屏蔽完整：每一组信号单元外单独设置复合屏蔽，再辅以整体外护套，兼顾抗干扰与密封。
本节集中列出各型号的电气与机械指标。
电力信号复合结构的电力单元额定电压为 300/500 V，光纤复合结构的额定电压为 450/750 V。20℃ 时导体最大直流电阻为：电力信号复合结构的电力线芯 24.9 Ω/km，信号线芯 84 Ω/km；光纤复合结构的电力线芯 13 Ω/km。较低的直流电阻有利于减少长距离供电时的线路压降，同时为信号回路提供稳定的参考电位，便于供电与数据回传共用一根缆体。
光纤衰减方面，两款光纤型号的指标一致：1310 nm 时不超过 0.5 dB/km，1550 nm 时不超过 0.3 dB/km。
机械与安装条件方面，常规电力信号复合结构与 PDK81601 光纤型号的最小弯曲半径均为 10D，光纤复合型号为 20D，D 指电缆外径。耐温方面，电力信号复合结构的低温下限为 -40℃，光纤复合结构为 -30℃，两者的高温上限同为 +105℃，PDK81601 的低温柔性下限与电力信号复合结构相同，高温上限可提高至 +120℃。此外，电力信号复合结构的标称抗拉为 500 N，横向水下深度等级为 5 MPa。
对复合缆而言，电力单元与信号单元之间的屏蔽与间距同样重要：电力回路通电后产生的电磁场若处理不当，会对相邻信号对造成干扰，因此该系列在每一组信号单元外单独设置屏蔽层，再辅以整体外护套，以保证数据回传的稳定性。实际线路中的压降与温升，还需结合敷设长度、环境温度与负载电流综合评估。
在需要同时传输光信号的场合，PDK81301 系列可提供光电复合结构，前面介绍的 2SMF 光纤复合型号即为其一：光纤部分采用带螺旋铠装保护的单模 G657A2 单元，单元护套为 PVC，缆芯填充采用棉纱与芳纶纤维，外护套为黄色 PUR。
该系列另有 PDK81601-2 芯光纤型号，采用单模铠装光纤，内护套与外护套均为 LSZH 材质，缆体带钢丝编织层，可在外护套受损时提供额外的机械保护。
上述两款光纤复合结构的尺寸与性能指标，已与电力信号复合结构一并列于「结构与材料」与「电气性能」两节，此处不再逐项重复。该类结构把光信号传输与电力供电集中在一根缆体内，在水下系统中可以减少独立光缆的敷设数量，便于整体收放与后期维护。
该类电缆常见于水下摄像机与照明系统的供电线路，水下机械臂与控制单元的动力及信号链路，水质监测与传感装置的数据回传，小型水下机器人的供电与通信复合通道，以及船用设备与海洋仪器的供电和数据传输等场合。在需要长距离、多回路同时供电与通信的水下系统中，采用电力与信号一体化复合结构，可以减少独立敷设多根缆线带来的接头数量与故障点，也便于整体收放和后期维护。
选购时建议先明确额定电压、芯数与截面积、信号回路数量与屏蔽要求、所需抗拉强度、工作水深对应的压力等级，以及敷设方式对弯曲半径的限制。对于水深较大或受力更复杂的工况，可在结构中增加加强件与阻水措施；对光纤与电力混排的场景，应确认光纤单元的铠装形式、外径与衰减指标是否匹配系统要求。若现有型号不能完全对应实际工况，可按确认后的规格提出定制需求，由湃德电缆组织生产，并根据现场敷设条件给出结构建议。
